Зажимы для экрана Phoenix Contact SK 5

Описание товара

• Назначение и области применения
• Ключевые особенности и принцип работы
• Рекомендации по установке
• Причины поломок
• Как понять, что зажим вышел из строя
• Профилактика и уход
• Когда и чем заменить

Назначение и области применения

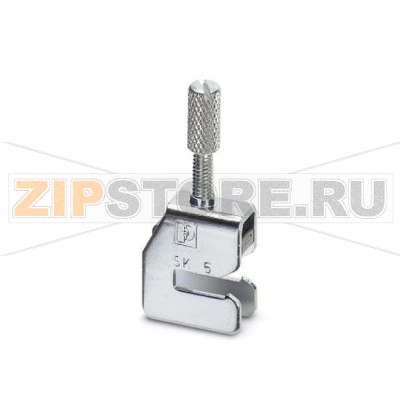

Зажимы для экрана Phoenix Contact SK 5 (артикул 3025338) используются для надежного подключения оплётки экранированных кабелей к земле/шине PE с целью обеспечения электромагнитной совместимости оборудования. Такие зажимы применяются в шкафах управления, приводных системах, рядом с преобразователями частоты, сервоприводами, контроллерами, а также при подключении датчиков/исполнительных механизмов и промышленных сетей. Использование зажимов экрана снижает уровень помех, помогает выполнять требования EMC и повышает устойчивость работы систем автоматизации.

Ключевые особенности и принцип работы

Зажимы экрана Phoenix Contact SK 5 обеспечивают прижим экрана кабеля к заземленной металлической поверхности с помощью пружинного элемента. Контактное усилие стабильно во времени, что уменьшает риск ослабления соединения при вибрациях и термических циклах. Монтаж выполняется без пайки и дополнительных гильз: достаточно подготовить участок оплётки и установить его под зажим. Конструкция рассчитана на быструю группировку нескольких кабелей на общей шине или рейке, что упрощает структурирование разводки в шкафу.

Рекомендации по установке

• Подготовьте кабель: аккуратно снимите внешний слой так, чтобы получить непрерывную 360° оплётку без надрезов жил. Не лудите экран — это ухудшает контакт и может вызвать ползучесть припоя.
• Обеспечьте чистую металлическую контактную поверхность на рейке/шине заземления. Лак/краску в зоне контакта необходимо удалить.
• Уложите кабель так, чтобы механическая нагрузка (натяжение, изгиб) не передавалась на место прижатия экрана. Используйте отдельные элементы разгрузки натяжения.
• Выбирайте зажим по диапазону диаметров экранированной части кабеля; SK 5 применяют для типовых диаметров соответствующего класса. Несоответствие размера снижает надежность прижима.
• После монтажа проверьте непрерывность заземляющего пути до шины PE и корпуса.

Причины поломок

• Механическое повреждение пружины или корпуса при чрезмерном раскрытии, ударе, неправильном монтаже.
• Коррозия контактных поверхностей из‑за конденсата, агрессивных паров, соляного тумана.
• Ослабление контактного усилия при длительных вибрациях или использовании кабеля вне допустимого диапазона диаметра.
• Перегрев контактного узла при прохождении паразитных токов помех на фоне повышенного переходного сопротивления.
• Загрязнение (пыль, окалина, продукты износа), попадающее между экраном и зажимом.
• Неправильная подготовка экрана: неполная 360° оплётка, лужение, надрезы или обрыв нитей.

Как понять, что зажим вышел из строя

• Визуально заметны трещины, деформация, следы коррозии или побежалости металла.
• Экран держится слабо: кабель можно легко провернуть или вытащить, ощущается люфт.
• Повышенное переходное сопротивление экрана на землю: по результатам измерений наблюдается рост относительно исходных значений, появляются нестабильные показания.
• Признаки EMC‑проблем: учащение сбоев связи, наводок на аналоговые цепи, ложные срабатывания датчиков рядом с источниками помех.
• Локальный нагрев точки контакта, потемнение или следы искрения.
• Пружинный элемент не возвращается в рабочее положение, есть перекос или «залипание».

Профилактика и уход

• Периодически осматривайте зажимы Phoenix Contact SK 5 и контактные поверхности. Удаляйте пыль и налёт мягкой щёткой; при необходимости используйте изопропиловый спирт. Агрессивные растворители не применять.
• Проверяйте механическую фиксацию и отсутствие люфта, при необходимости переустанавливайте кабель с корректной подготовкой экрана.
• Контролируйте заземление DIN‑рейки/шины: металлическая связь с PE должна быть надёжной, без лакокрасочного слоя в местах контакта.
• Вибронагруженные участки дополнительно фиксируйте кабельными стяжками и опорами разгрузки.
• В коррозионно-активной среде используйте защиту от влаги, следите за микроклиматом шкафа (вентиляция, осушение). При первых признаках окисления очистите контакт и оцените необходимость замены.
• Ведите журнал измерений переходного сопротивления экрана на PE для раннего выявления деградации контакта.

Когда и чем заменить

Если пружина повреждена, контактные поверхности имеют выраженную коррозию или удерживающее усилие снизилось, зажим подлежит замене — ремонт таких элементов, как правило, неэффективен. Для сохранения однородности системы целесообразно использовать оригинальные зажимы Phoenix Contact серии SK (например, SK 5 — 3025338) с тем же типоразмером, что установлен изначально. При замене убедитесь в корректном подборе по диаметру экранируемого участка кабеля и восстановите чистоту всех контактных поверхностей.

Применение зажимов для экрана Phoenix Contact SK 5 в сочетании с правильной подготовкой кабеля и регулярным уходом обеспечивает стабильный низкоомный контур заземления экрана, снижает уровень электромагнитных помех и повышает надежность работы оборудования на протяжении всего жизненного цикла.
