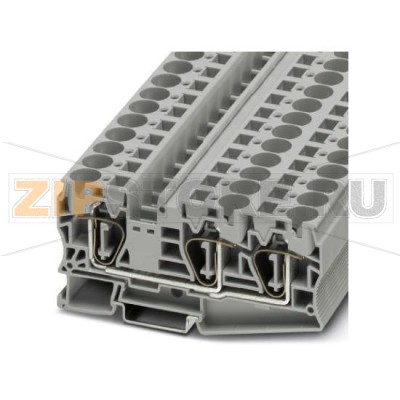

Проходные клеммы Phoenix Contact ST 16-TWIN

Описание товара

• Тип подключения: Пружинный зажим
• Сечение: 0,2 мм² - 25 мм²
• AWG: 24 - 4
• Ширина: 12,2 мм
• Цвет: серый
• Тип монтажа: NS 35/15, NS 35/7,5
• Минимальный заказ: 25 шт.
• Упаковка: 25 шт.

Проходные клеммы 3035328 Phoenix Contact ST 16-TWIN предназначены для надежной коммутации двух проводников на одном потенциале и установки на стандартную DIN-рейку. Конструкция с пружинным зажимом обеспечивает стабильный контакт при вибрациях и температурных колебаниях, снижает требования к обслуживанию и ускоряет монтаж. Компактная ширина экономит место в шкафу, а серый цвет упрощает визуальную группировку цепей.

Двойная (TWIN) конфигурация позволяет подключать два кабеля без дополнительных распределителей, что удобно для распределения питания или параллельного вывода сигнала. Пружинный механизм обеспечивает постоянное прижимное усилие, компенсируя усадку жил и температурные расширения. Для правильной работы рекомендуется применять наконечники под опрессовку на многожильных проводах и придерживаться корректной длины зачистки.

Области применения

Щитовое оборудование, распределительные шкафы, АСУ ТП, машиностроение, энергетика, транспорт, HVAC. Клеммы подходят для силовых и контрольных цепей, где требуется надежная коммутация и компактность.

Монтаж и совместимость

Клеммы устанавливаются на DIN-рейки NS 35/15 и NS 35/7,5. Допускается использование стандартных аксессуаров для маркировки и перемычек, что упрощает создание групп и перемычечных мостов. При монтаже важно ровно вводить провод без перекоса, не перегибать жилы у точки зажима и не применять чрезмерное усилие на толкатель пружины.

Признаки неисправности

• Локальный нагрев, потемнение или обесцвечивание корпуса, следы оплавления.
• Потеря фиксации провода: провод выскальзывает при легком подтягивании.
• Повышенное переходное сопротивление: заметное падение напряжения на клемме под нагрузкой, нехарактерный нагрев.
• Трещины корпуса, люфт на DIN-рейке, повреждение толкателя или контактной площадки.
• Коррозия или окисление видимых металлических частей, налет, загрязнения.

Причины поломок

• Неправильный подбор сечения или применение проводов вне допустимого диапазона.
• Подключение многожильных проводов без наконечников, разлохмачивание жил, перекос при вводе.
• Превышение токовой нагрузки, длительная работа на пределе, частые пусковые токи.
• Вибрации и удары при недостаточной фиксации на рейке или неправильной укладке кабелей.
• Агрессивная среда, высокая влажность, конденсат, пыль и токопроводящие загрязнения.
• Некорректное обслуживание: попытки «подтянуть» пружинный зажим, применение неподходящих инструментов.
• Частые переподключения с повреждением контактной поверхности.

Как понять, что запчасть вышла из строя

• Провод не удерживается зажимом при нормальном усилии на отрыв.
• Есть визуальные дефекты (трещины, оплавления), корпус деформирован.
• Измеряется аномально высокий нагрев клеммы при штатной нагрузке.
• Фиксация на DIN-рейке ослабла, клемма перемещается или болтается.
• Контрольное измерение сопротивления/падения напряжения показывает отклонения от соседних клемм при одинаковой нагрузке.

Рекомендации по уходу и эксплуатации

• Периодически (раз в 6–12 месяцев, чаще при тяжелых условиях) выполнять визуальный осмотр и тепловой контроль при работе под нагрузкой.
• Очищать сухой мягкой щеткой или сжатым воздухом; при необходимости точечно использовать изопропиловый спирт. Не применять агрессивные растворители и не погружать изделие в жидкости.
• Соблюдать радиусы изгиба и разгрузку натяжения кабелей, исключать механическое воздействие на провод у точки зажима.
• Использовать наконечники на многожильных проводах, поддерживать аккуратную зачистку без надрезов жил.
• Не пытаться «протягивать» пружинные зажимы; они не требуют подтяжки. При ухудшении фиксации — заменить клемму.
• Поддерживать чистоту внутри шкафа, контролировать климат (температура, влажность, отсутствие конденсата).
• При замене фиксировать схему подключения, маркировать провода, работать только при снятом напряжении.

Выбирая 3035328 Phoenix Contact ST 16-TWIN, вы получаете надежное и удобное решение для распределения потенциала с минимальными требованиями к обслуживанию и высокой устойчивостью к вибрациям. Грамотный монтаж, регулярный осмотр и соблюдение условий эксплуатации обеспечат длительный срок службы клемм без незапланированных простоев.
