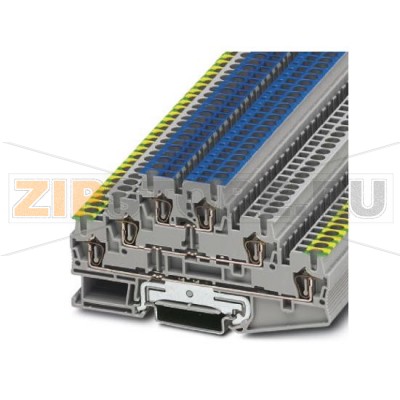

Многоярусный клеммный модуль Phoenix Contact ST 2,5-PE/L/N

Описание товара

• Тип подключения: Пружинный зажим
• Сечение: 0,08 мм² - 4 мм²
• AWG: 28 - 12
• Ширина: 5,2 мм
• Цвет: серый
• Тип монтажа: NS 35/7,5, NS 35/15
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Многоярусный клеммный модуль Phoenix Contact ST 2,5-PE/L/N (арт. 3036084) предназначен для компактного и упорядоченного подключения фазных, нулевых и защитных проводников на DIN-рейке. Конструкция «PE/L/N» облегчает раздельную разводку цепей, повышает наглядность и сокращает время обслуживания щитов. Пружинный зажим обеспечивает надежное контактирование без периодической протяжки и стабильно держит как однопроволочные, так и многопроволочные проводники в указанном диапазоне сечений.

Модуль устанавливается на стандартные DIN-рейки NS 35/7,5 и NS 35/15 и совместим с фирменной системой аксессуаров для мостиков, маркировки и испытательных точек. Защитный проводник (PE) имеет типичную для решений Phoenix Contact схему подключения с автоматическим заземлением через монтаж на рейке, что упрощает реализацию защитных цепей и снижает вероятность ошибок при сборке. Многоярусное исполнение позволяет экономить место в шкафу и группировать цепи по уровням, сохраняя удобный доступ для монтажа и диагностики.

Области применения включают распределение питания в шкафах АСУ ТП, щитах управления, машинных и строительных установках, где требуются компактность, четкая маркировка и надежное контактирование без обслуживания. Пружинная технология снижает влияние вибраций и температурных циклов, а также минимизирует риск ослабления контакта из-за «ползучести» меди.

Типичные причины поломок и отказов

• Неправильная подготовка проводника: недостаточная длина зачистки, срезанные жилы, отсутствие наконечника на многопроволочном проводе, из-за чего увеличивается контактное сопротивление и появляется локальный нагрев.
• Превышение допустимого сечения либо использование проводников ниже минимально допустимого диаметра, что приводит к ненадежной фиксации или перегреву.
• Перегрузка по току и длительный нагрев, вызывающие термодеструкцию изоляции и деформацию корпуса.
• Коррозия и загрязнения (пыль, масляный аэрозоль, конденсат), ухудшающие качество контакта и изоляционные свойства.
• Неверная установка на DIN-рейку или повреждение защелки, из-за чего модуль неплотно сидит и PE-контакт может потерять гарантированное соединение с рейкой.
• Неправильное или неполное подключение перемычек, создающее непреднамеренные разрывы или перегрузку отдельных уровней.

Как понять, что запчасть вышла из строя

• Следы перегрева: потемнение/пожелтение корпуса, запах нагретого пластика, деформация изоляции близко к зажиму.
• Повышенное контактное сопротивление: заметный локальный нагрев при рабочем токе, периодические отказы или нестабильные показания.
• Ослабленная фиксация проводника: провод вытягивается без характерного усилия, появляется люфт.
• Визуальные дефекты: трещины корпуса, повреждение защелки, следы дугообразования, оплавления.
• Нарушение PE-соединения: отсутствие электрической непрерывности между PE-уровнем и DIN-рейкой при проверке тестером.
• Окисление контактной зоны, трудно удаляемые загрязнения, помехи при подключении тестовых штырей.

Рекомендации по уходу и эксплуатации

• Соблюдайте рекомендуемый диапазон сечений; для многопроволочных проводов используйте наконечники (НШвИ) соответствующего размера.
• Подготавливайте жилу с контролем длины зачистки; следите, чтобы изоляция не попадала в контактную зону, а отдельные проволочки не торчали за клеммой.
• После установки выполняйте легкое вытягивающее испытание каждого провода; при необходимости переподключите.
• Регулярно проводите визуальный осмотр: целостность корпуса, читаемость маркировки L/N/PE, правильность посадки на DIN-рейке, состояние перемычек и заглушек.
• Исключайте попадание конденсата и агрессивных сред; при пылевой нагрузке очищайте мягкой кистью или сухим сжатым воздухом, избегая растворителей.
• Периодически контролируйте температуру узла под нагрузкой (точечным термометром или тепловизором); при признаках перегрева выявляйте и устраняйте причину.
• При любых механических повреждениях, следах дуги или потере упругости пружины замените модуль целиком.
• Обеспечьте надежное заземление DIN-рейки для корректной работы PE-уровня и применяйте соответствующие торцевые элементы и конечные фиксаторы.

Использование клеммного модуля Phoenix Contact ST 2,5-PE/L/N 3036084 позволяет компактно организовать распределение фазных, нулевых и защитных цепей с минимальными требованиями к обслуживанию. Соблюдение базовых правил монтажа и периодическая профилактика обеспечивают стабильную работу узла в составе промышленного шкафа или щита управления на протяжении всего срока службы.
