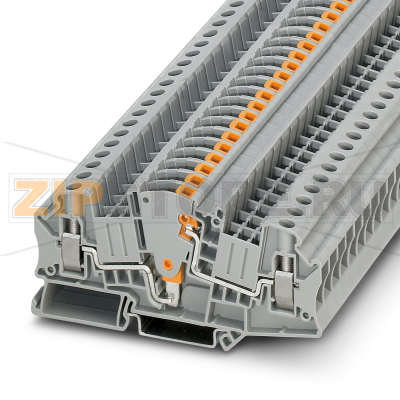

Винтовая измерительная клемма Phoenix Contact UTME 6

Каталожный номер 3047400
Розничная цена
9 $ с НДС
array(34) { ["id"]=> string(6) "548210" ["product_id"]=> string(6) "610412" ["id_1c"]=> NULL ["sku"]=> string(7) "3047400" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(828) ["primary_price"]=> string(8) "8.715528" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(828) ["unconverted_price"]=> float(8.71) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(828) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [1716]=> string(15) "Phoenix Contact" } ["tsvet"]=> array(1) { [47932]=> string(10) "Серый" } } }
828 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Тип: измерительная клемма с ползунковым размыкателем
  • Номинальное напряжение: 500 В
  • Номинальный ток: 30 А
  • Конфигурация: 1 ярус
  • Тип подключения: винтовые зажимы
  • Расчетное сечение: 6 мм²
  • Диапазон сечений проводника: 0,2–10 мм²
  • Монтаж на DIN-рейку: NS 35/7,5, NS 35/15

Винтовая измерительная клемма Phoenix Contact UTME 6, артикул 3047400, предназначена для организации измерений, диагностики и безопасного размыкания цепей без демонтажа проводников. Ползунковый размыкатель обеспечивает быстрый доступ к измерительной точке, а винтовое подключение гарантирует стабильный контакт при длительной эксплуатации. Клемма применима в силовых и распределительных шкафах, цепях учета электроэнергии, вторичных цепях трансформаторов тока, системах автоматизации и сервисных панелях.

Конструкция рассчитана на устойчивую работу в условиях вибраций и термоциклирования. Ползунковый механизм позволяет изолировать участок цепи для подключения измерительных приборов и шунтов, снижая риск ошибочных коммутаций. Монтаж на DIN-рейку NS 35 способствует быстрому наращиванию клеммного ряда и упорядочению проводки.

Типичные причины отказов

  • Недостаточная или избыточная затяжка винта: приводит к повышенному переходному сопротивлению либо повреждению жилы и резьбы.
  • Несоответствие сечения проводника: использование проводов вне допустимого диапазона ухудшает контакт.
  • Вибрации и термоциклы: со временем ослабляют соединение при отсутствии регламентной подтяжки.
  • Коррозия и загрязнение: влажность, пыль, агрессивные пары вызывают окисление контактных поверхностей.
  • Перегрузки и короткие замыкания: локальный перегрев, потемнение изоляции, деформация пластиковых частей.
  • Механические воздействия: удары, перекос DIN-рейки, неправильная установка ползунка.
  • Многократные циклы размыкания без обслуживания: износ ползункового размыкателя и контактных площадок.

Как понять, что клемма вышла из строя или требует замены

  • Нестабильные показания измерительных приборов, скачки значений при легком шевелении проводника.
  • Локальный нагрев клеммы под нагрузкой, запах перегретой изоляции, потемнение или следы оплавления.
  • Повышенное падение напряжения на соединении по сравнению с соседними точками.
  • Ослабление зажима: проводник «ползет» из клеммы, винт не держит момент, сорвана резьба.
  • Застревание или неполное срабатывание ползункового размыкателя, отсутствие четкой фиксации.
  • Видимые дефекты: трещины корпуса, сколы, следы коррозии на токоведущих частях.

Рекомендации по монтажу и уходу

  • Подготовка проводников: снимайте изоляцию на рекомендованную длину, применяйте наконечники (гильзы) для многопроволочных жил, избегайте «распушения».
  • Затяжка винтов: используйте динамометрический инструмент и придерживайтесь значения момента из документации; не допускайте перетяжки.
  • Среда эксплуатации: размещайте клеммы в сухих шкафах, защищайте от конденсата и агрессивных паров; при необходимости используйте перегородки и торцевые крышки клеммного ряда.
  • Периодический контроль: проверяйте затяжку и состояние контактов после первых термоциклов, затем по регламенту технического обслуживания.
  • Чистка: обесточивайте цепи, удаляйте пыль мягкой кистью, при необходимости применяйте безводный изопропиловый спирт; не используйте агрессивные растворители.
  • Диагностика: под рабочей нагрузкой контролируйте температуру бесконтактным термометром/тепловизором, сравнивайте с соседними соединениями; проводите выборочные измерения падения напряжения.
  • Эксплуатация ползунка: переводите размыкатель без усилий и перекосов, не допускайте работы в промежуточном положении.
  • Соответствие цепи: не превышайте паспортные значения тока и напряжения, подбирайте проводники в допустимом диапазоне сечений, избегайте алюминиевых жил без специальных мер.
  • Замена: при признаках термоповреждений, износа ползунка или сорванной резьбы клемма UTME 6 (3047400) подлежит замене; восстановление контактной группы не рекомендуется.

Соблюдение указанных рекомендаций повышает надежность измерительных цепей, снижает риск ложных показаний и продлевает ресурс клеммы Phoenix Contact UTME 6. Для систематизации монтажа целесообразно документировать момент затяжки, интервалы инспекции и результаты измерений, что помогает выявлять деградацию соединений на ранней стадии.

Характеристики

Производитель Phoenix Contact
Цвет Серый
