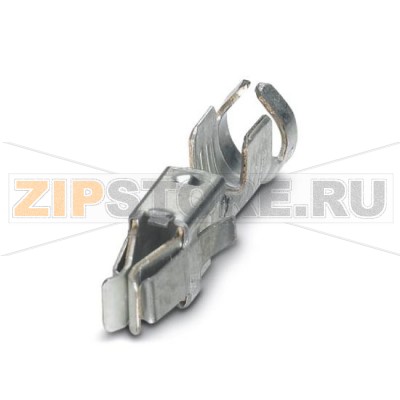

Гнездовой контакт модуля Phoenix Contact STG-MTN 0,5-1,0

Описание товара

Гнездовой контакт 3190438 (Phoenix Contact STG-MTN 0,5-1,0) применяется в составе модульных разъемов для надежного подключения проводников малого сечения в промышленных и общепромышленных установках. Контакт после качественного обжатия вводится в соответствующий корпус MSTBC до фиксации, обеспечивая стабильный электрический и механический контакт. Решение подходит для серийного и сервисного монтажа, когда важны воспроизводимость результата и простота обслуживания.

Назначение и совместимость

Данный гнездовой контакт предназначен для установки в корпуса разъемов серии MSTBC и рассчитан на работу с проводниками сечением 0,5–1,0 мм². 3190438 — часть системы Phoenix Contact STG-MTN, что гарантирует совместимость с фирменными корпусами и аксессуарами производителя при соблюдении типоразмеров и регламента монтажа.

Порядок монтажа

• Подготовьте провод нужной длины, убедитесь, что его сечение соответствует 0,5–1,0 мм².
• Снимите изоляцию на рекомендуемую длину без повреждения жил.
• Выполните обжим контактной зоны и изоляционной опоры подходящей пресс-оснасткой; деформация должна быть симметричной и без трещин.
• Проведите тяговую проверку: жилы не должны выскальзывать при умеренном усилии.
• Вставьте 3190438 в корпус MSTBC до четкой фиксации; проверьте правильность полярности и надежность защелкивания.
• Выполните электрическую проверку (визуальный осмотр, контроль целостности цепи, измерение падения напряжения под нагрузкой при необходимости).

Признаки неисправности

• Повышение температуры в зоне контакта, локальный нагрев или запах перегрева.
• Потемнение, следы подгорания, обесцвечивание изоляции рядом с гнездом.
• Увеличенное переходное сопротивление, нестабильные показания при нагрузочном тесте.
• Ослабление фиксации провода: провод легко выдергивается или ощущается люфт.
• Деформация лепестков контакта, трещины, следы коррозии или загрязнений, мешающих сопряжению.
• Ненадежная фиксация контакта в корпусе MSTBC, спонтанное расстыковывание.

Основные причины поломок

• Некачественный или неправильный обжим (неподходящая матрица, ошибка длины зачистки).
• Использование провода неподходящего сечения или класса гибкости без корректной технологии опрессовки.
• Превышение допустимой токовой нагрузки и нагрев из-за слабого контакта.
• Вибрации и механические нагрузки без разгрузки натяжения кабеля.
• Коррозия из-за агрессивной среды, конденсата, отсутствия защиты от влаги и пыли.
• Частые циклы стыковки-разстыковки сверх ресурса, некорректное вынимание/вставка под углом.
• Загрязнение контактной зоны металлической стружкой, пылью, остатками флюса.

Рекомендации по уходу и эксплуатации

• Периодически осматривайте узел: следы нагрева, люфт, состояние фиксации в корпусе MSTBC.
• Проводите профилактическую очистку контактной части безабразивными средствами, не оставляющими пленку; перед применением чистящих составов сверяйтесь с документацией оборудования.
• Исключайте натяжение и скручивание кабеля; используйте хомутики и кабельные каналы для разгрузки.
• Соблюдайте технологию обжатия с калиброванным инструментом; не допускайте «холодной» или чрезмерной опрессовки.
• Защищайте узел от влаги, химически активных веществ и конденсата; при необходимости используйте кожухи и герметизацию, предусмотренную конструкцией.
• Не превышайте рекомендованные токовые и температурные режимы всего узла разъема.
• При признаках износа заменяйте 3190438 и сопряженный контакт парой для восстановления стабильности соединения.

Область применения

3190438 (Phoenix Contact STG-MTN 0,5-1,0) применяется в шкафах управления, системах АСУ ТП, источниках питания, контроллерах, коммутационных модулях, на производственных линиях и в лабораторных стендах. Выбор обусловлен удобством монтажа, обслуживаемостью разъемного соединения и устойчивостью к типовым промышленным воздействиям при соблюдении правил установки.

Хранение и логистика

• Храните контакты в оригинальной упаковке по 100 шт. в сухом, чистом помещении при стабильной температуре.
• Избегайте воздействия пыли и влаги, не смешивайте партии, используйте принцип FIFO.
• При транспортировке защищайте от ударов и вибраций, не вскрывайте упаковку до монтажа, чтобы исключить загрязнение.

Соблюдение описанных рекомендаций по монтажу и уходу позволяет получить стабильное соединение и продлить срок службы узла. При подборе и замене используйте оригинальные гнездовые контакты 3190438 и корпуса MSTBC, чтобы сохранить соответствие системы требованиям производителя и надежность эксплуатации.
