Кронштейн шагового двигателя TSC TTP-343 Plus

Каталожный номер 32-0270001-00LF
Розничная цена
9 $ с НДС ≈ 856 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Кронштейн шагового двигателя для принтера TSC TTP-343 Plus

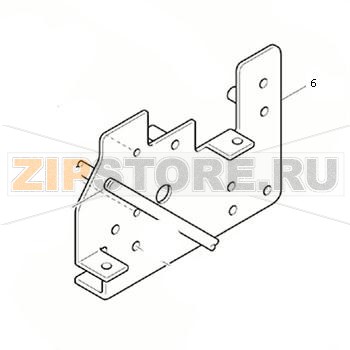

Запчасть на сборочном чертеже под номером: 6
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: STEPPING MOTOR BRACKET / METAL (For 203 DPI)

Кронштейн шагового двигателя — металлическая опора, которая крепит шаговый двигатель к основанию механизма термопринтера TSC TTP-343 Plus. Через кронштейн двигатель фиксируется относительно зубчатой передачи, поэтому от точности его посадки зависит зацепление шестерён и стабильность подачи носителя. Исполнение соответствует версии принтера с разрешением 203 dpi. Деталь изготавливается из металла и рассчитана на постоянную нагрузку от работающего двигателя.

Назначение

Кронштейн воспринимает реактивный момент двигателя и удерживает его в заданном положении при каждом шаге. Жёсткость посадки напрямую влияет на точность подачи: при ослабшем креплении появляется люфт, шаг становится неровным, а на отпечатке возникают смещения.

Деталь также задаёт межосевое расстояние между шестернёй двигателя и ответным колесом. Даже небольшой перекос приводит к неравномерному износу зубьев и повышенному шуму при работе.

При замене кронштейна важно сажать двигатель без перекоса и затягивать крепёж равномерно, иначе новый узел быстро выйдет из строя по той же причине, что и прежний.

При осмотре обращают внимание на состояние резьбы в самом кронштейне: сорванные витки не дают затянуть двигатель, и узел начинает вибрировать даже при исправной механике.

Синонимы и варианты названия

Деталь называют кронштейном шагового двигателя, опорой двигателя, креплением шагового мотора, монтажной планкой двигателя, stepping motor bracket, motor bracket. В прайсах встречается формулировка «кронштейн мотора (металл)».

Признаки износа и когда нужна замена

  • Двигатель сместился и проворачивается под нагрузкой.
  • Появился гул, треск или ритмичный шум в зоне привода.
  • Подача идёт неравномерно, шаг печати сбивается.
  • В кронштейне образовалась трещина или излом.
  • Крепёжные винты ослабли и не держат затяжку.
  • Зацепление шестерён нарушено, зубья изнашиваются по краю.

Уход и профилактика

  • Затягивайте крепёж равномерно, без перекоса двигателя.
  • Не перетягивайте винты, чтобы не деформировать посадку.
  • Проверяйте зацепление шестерён после установки.
  • Очищайте кронштейн и прилегающую зону от пыли.
  • Осматривайте узел при появлении постороннего шума.

Что влияет на ресурс

  • Вибрация двигателя при интенсивной печати.
  • Качество затяжки и отсутствие перекоса.
  • Число разборок узла привода.
  • Коррозия и влажность в помещении.
  • Температура в зоне двигателя.
  • Состояние резьбы в посадочных местах.

Кронштейн совместим с принтером TSC TTP-343 Plus, артикул 32-0270001-00LF. При заказе уточняйте исполнение для версии 203 dpi и сверяйте артикул: у модификаций механизма крепление двигателя отличается. При замене полезно сразу проверить состояние шестерни на валу двигателя: её износ часто идёт вместе с ослабшим креплением.

Характеристики

Производитель TSC
Модель TTP-343 Plus
Запчасть предназначена для термопринтера
Тип запчасти Кронштейн



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Кронштейн шагового двигателя TSC TTP-343 Plus.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Кронштейн шагового двигателя TSC TTP-343 Plus на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
