Теплоотвод (радиатор охлаждения) двигателя (203 dpi) TSC TDP-324

Описание товара

Motor heat sink (203 dpi) TSC TDP-324

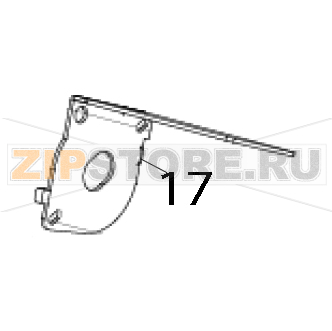

Запчасть на деталировке под номером: 17

Теплоотвод двигателя — металлическая пластина, которая отводит тепло от шагового двигателя термопринтера TSC TDP-324 в исполнении 203 dpi. Деталь крепится в нижней части механизма и увеличивает площадь рассеивания. На деталировке позиция отмечена номером 17. На фото видна тонкая пластина с круглым отверстием и отгибами под крепёж.

Назначение

Шаговый двигатель при печати нагревается, и без отвода тепла его работа становится менее стабильной. Пластина принимает тепло от корпуса двигателя и рассеивает его в окружающий воздух. За счёт этого температура в зоне привода снижается, а параметры подачи остаются ровными в течение смены.

Теплоотвод не является электрической деталью и не влияет на сигналы управления. Его задача — механическая и тепловая: обеспечить плотный контакт с двигателем и не мешать движению соседних узлов.

При обслуживании привода теплоотвод снимают вместе с двигателем или отдельно, если нужно добраться до платы. После установки проверяют, что пластина не касается ремня и шестерён: даже небольшой зазор исключает посторонний шум.

Синонимы и варианты названия

Деталь указывают как теплоотвод двигателя, радиатор охлаждения двигателя, тепловую пластину, экран отвода тепла; по-английски — motor heat sink. В прайсах встречается запись heat sink for motor.

Признаки износа и когда нужна замена

• Пластина погнута и не прилегает к двигателю.
• Отломан крепёжный лепесток или отверстие.
• Поверхность покрыта коррозией, контакт ухудшился.
• Двигатель заметно перегревается при длительной печати.
• Крепёжные винты утеряны, пластина держится на одном креплении.
• Пластина задевает подвижные детали привода.

Уход и профилактика

• Очищайте пластину и зону вокруг двигателя от пыли.
• Не сгибайте деталь при снятии и установке.
• Ставьте все штатные винты, чтобы обеспечить прижим.
• Не перекрывайте теплоотвод кабелями и упаковочными материалами.
• Проверяйте отсутствие контакта с подвижными частями.

Что влияет на ресурс

• Температура в помещении и вентиляция принтера.
• Плотность прилегания к корпусу двигателя.
• Загрязнение пылью и бумажными частицами.
• Вибрация и механические удары.
• Влажность и риск коррозии.

Теплоотвод двигателя для исполнения 203 dpi поставляется для принтера TSC TDP-324, артикул 32-0390009-00LF. При заказе сверяйте артикул и разрешение принтера: для разных исполнений применяются разные детали.
