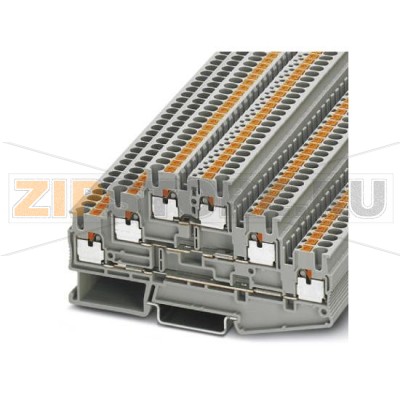

Многоярусный клеммный модуль Phoenix Contact PIT 2,5-3L

Описание товара

• Тип подключения: зажимы Push-in
• Сечение: 0,14 мм² – 4 мм²
• AWG: 26 – 12
• Ширина: 5,2 мм
• Цвет: серый
• Тип монтажа: NS 35/7,5, NS 35/15
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Многоярусный клеммный модуль Phoenix Contact PIT 2,5-3L предназначен для компактной коммутации сигналов и питания в шкафах управления при высокой плотности монтажа. Конструкция с тремя уровнями позволяет рационально распределять проводники, сокращать длину разводки и упрощать логическую группировку цепей. Технология Push-in обеспечивает быстрый ввод подготовленных проводников без инструмента, что уменьшает время сборки и снижает риск повреждения жил.

Область применения

Модуль используется в системах автоматизации, распределении сигналов датчиков и исполнительных устройств, в машиностроении, на объектах энергетики и в инженерных системах зданий. Компактная ширина облегчает реализацию многоканальных решений на ограниченном пространстве DIN-рейки, а ярусная структура удобна для разделения различных потенциалов или функций (питание, сигнал, земля/экран — согласно принятой схеме проекта).

Монтаж и эксплуатация

Установка выполняется на стандартные рейки NS 35. Для Push-in соединений рекомендуется использование однопроволочных проводников или многопроволочных с наконечниками (гильзами) соответствующего сечения. Ввод жилы осуществляется до упора; извлечение — через нажим на привод (кнопку/паз) подходящим инструментом. Важно соблюдать требуемую длину зачистки, не допускать надрезов жил и попадания отдельных проволок на соседние уровни. Для маркировки и тестирования целесообразно применять совместимые аксессуары системы производителя, а также устанавливать концевые держатели на краях набора клемм для фиксации на рейке.

Причины возможных отказов

• Перегрев из-за несоответствия сечения проводника току, плохого контакта или длительных перегрузок.
• Неправильная подготовка жилы: слишком большая/маленькая длина зачистки, надрезы, отсутствие наконечника у многопроволочных жил.
• Механические воздействия: вибрации без должной фиксации жгутов, ударные нагрузки, перекос при монтаже на рейку.
• Коррозия и загрязнения: агрессивная атмосфера, пыль, токопроводящие частицы, конденсат.
• Нарушение изоляционных расстояний между уровнями при работе с разными потенциалами и загрязнение межуровневого пространства.
• Неправильное применение перемычек и тестовых штекеров, приводящее к перегрузке отдельного уровня.

Как понять, что клеммный модуль вышел из строя

• Локальный нагрев, потемнение или обесцвечивание пластика, следы оплавления, запах гари.
• Повышенное переходное сопротивление: нагрев при рабочем токе, заметное падение напряжения на клемме.
• Ослабление зажима: проводник вынимается без нажатия на разблокировку, ощущается люфт.
• Нестабильность цепи: эпизодические пропадания сигнала/питания при легком механическом воздействии на проводник.
• Трещины корпуса, деформация, повреждение приводного элемента Push-in.
• Окисленные/почерневшие контактные поверхности, следы влаги или конденсата внутри.

Рекомендации по уходу и профилактике

• Выбирать сечение проводника в соответствии с расчетным током цепи и рекомендациями производителя.
• Использовать качественные гильзы и правильный инструмент для опрессовки; контролировать длину зачистки.
• Периодически выполнять визуальный осмотр, легкую проверку удержания проводника и тепловой контроль (по возможности термографией) в нагруженных цепях.
• Содержать клеммник в чистоте: удалять пыль мягкой кистью или сухим сжатым воздухом; при необходимости протирать изопропиловым спиртом, избегать агрессивной химии.
• Исключить попадание влаги и конденсата: применять герметичные шкафы/обогреватели при низких температурах и высокой влажности.
• Фиксировать жгуты и кабели, чтобы снизить вибрационные нагрузки на клемму и исключить вырывающие усилия.
• Не смешивать алюминиевые и медные проводники без специальных мер; соблюдать разделение цепей разных потенциалов и использовать перегородки при необходимости.
• Хранить модули в оригинальной упаковке, в сухом помещении, вдали от прямых солнечных лучей и источников тепла.

При замене клеммного модуля Phoenix Contact PIT 2,5-3L рекомендуется предварительно промаркировать все проводники, снять нагрузку с цепи и восстановить перемычки и маркировку в исходной конфигурации. Соблюдение аккуратности при подготовке проводников и регулярная профилактика обеспечивают стабильную работу соединений и длительный срок службы в условиях промышленной эксплуатации.
