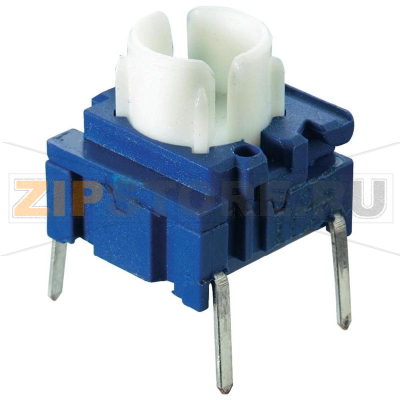

Кнопка на печатную плату 25 В/DC, 0.05 А, 1 x выкл/вкл, без фиксации, IP67, 1 шт MEC 3FSH9

Описание товара

MEC 3FSH9 — профессиональная кнопка на печатную плату без фиксации, предназначенная для частых нажатий и работы в требовательных условиях. Пылевлагозащищённое исполнение по IP67 снижает риск отказов из‑за загрязнений и влаги, а компактная конструкция упрощает встраивание в приборы с плотной компоновкой. Компонент применяется в промышленной и бытовой электронике, приборах управления, телекоммуникационном оборудовании, измерительной технике, медицинских и лабораторных устройствах, а также в прототипах и серийных изделиях, где требуется чёткая тактильная обратная связь.

Кнопка MEC 3FSH9 монтируется непосредственно на печатную плату и рассчитана на кратковременное замыкание цепи во время нажатия. Благодаря продуманной механике обеспечивается стабильное усилие срабатывания и повторяемость контакта. Удобна для панелей с мембранными или пластиковыми колпачками, а также для скрытого монтажа за лицевыми панелями. При корректной установке и соблюдении режимов эксплуатации компонент демонстрирует длительный ресурс и предсказуемое поведение в схеме.

Причины поломок

• Механический износ контактной группы и упругих элементов при очень большом числе нажатий.
• Превышение допустимых электрических нагрузок (токи коммутации, броски напряжения, индуктивная нагрузка без защиты).
• Боковые усилия на шток и перекос при установке клавиши или панели.
• Термоциклирование и перегрев при пайке, что приводит к микротрещинам в пайке или деформации корпуса.
• Загрязнение флюсом, неправильная мойка платы агрессивными растворителями.
• Электростатические разряды и наводки при отсутствии защитных мероприятий в схеме.

Как понять, что запчасть вышла из строя

• Отсутствие замыкания при нажатии: прибор не реагирует, хотя питание и остальная часть устройства работоспособны.
• Нестабильная работа: контакт появляется и пропадает при лёгком покачивании или вибрации.
• Повышенное контактное сопротивление: заметная просадка сигнала, ложные срабатывания, дребезг дольше обычного.
• Изменение тактильного отклика: «ватное» нажатие, заедание, отсутствие чёткого щелчка.
• Визуальные признаки: следы коррозии, трещины корпуса, расшатанность на плате, повреждённые паяные соединения.

Базовая диагностика MEC 3FSH9 выполняется мультиметром в режиме прозвонки: без нажатия цепь разомкнута, при нажатии — замыкается устойчиво. Для оценки дребезга и стабильности контакта можно задействовать осциллограф или логический анализатор. При подозрении на трещины проверьте лупой паяные точки и выполните лёгкое постукивание по плате — если симптом проявляется, возможен проблемный пай.

Рекомендации по уходу и эксплуатации

• Соблюдайте допустимые электрические режимы и ограничивайте коммутацию индуктивных нагрузок защитными диодами/RC-цепями.
• Избегайте боковых нагрузок на шток; применяйте корректно подобранные колпачки и ровные направляющие панели.
• Планируйте программную или аппаратную антидребезговую обработку.
• При пайке придерживайтесь рекомендованного термопрофиля, не перегревайте площадки, исключайте многократные перепайки в одной точке.
• После монтажа удаляйте остатки флюса подходящими средствами; не используйте растворители, разрушающие пластик и уплотнения.
• Защищайте входы схемы от ЭСР и перенапряжений; обеспечьте экранирование и фильтрацию в зашумлённых средах.
• Периодически осматривайте кнопки в узлах частого нажатия и при необходимости обновляйте пайку.

Области применения

• Пульты, панели оператора, портативные приборы, контрольно‑измерительная аппаратура.
• Системы связи и сетевое оборудование, промышленная электроника.
• Медицинские устройства и лабораторные стенды (с учётом требований к совместимости материалов).
• Разработка прототипов и мелкосерийных изделий, где важна надёжность и защита от внешних факторов.

Синонимы

Кнопка тактовая; тактильная кнопка; кнопка без фиксации; кнопочный переключатель на плату; тактовый переключатель; микро‑кнопка; тактовая клавиша; герметичная кнопка; пылевлагозащищённая кнопка; кнопка для PCB; SPST NO кнопка.

При выборе и установке MEC 3FSH9 обращайте внимание на корректность посадочного места, соответствие электрическим режимам и условиям среды. Это позволит максимально раскрыть ресурс узла и снизить вероятность отказов на всём жизненном цикле изделия.
