Модуль ввода термометра сопротивления позволяет напрямую подключать термометры сопротивления Pt или Ni.
Могут быть подключены только 2-проводные термометры.

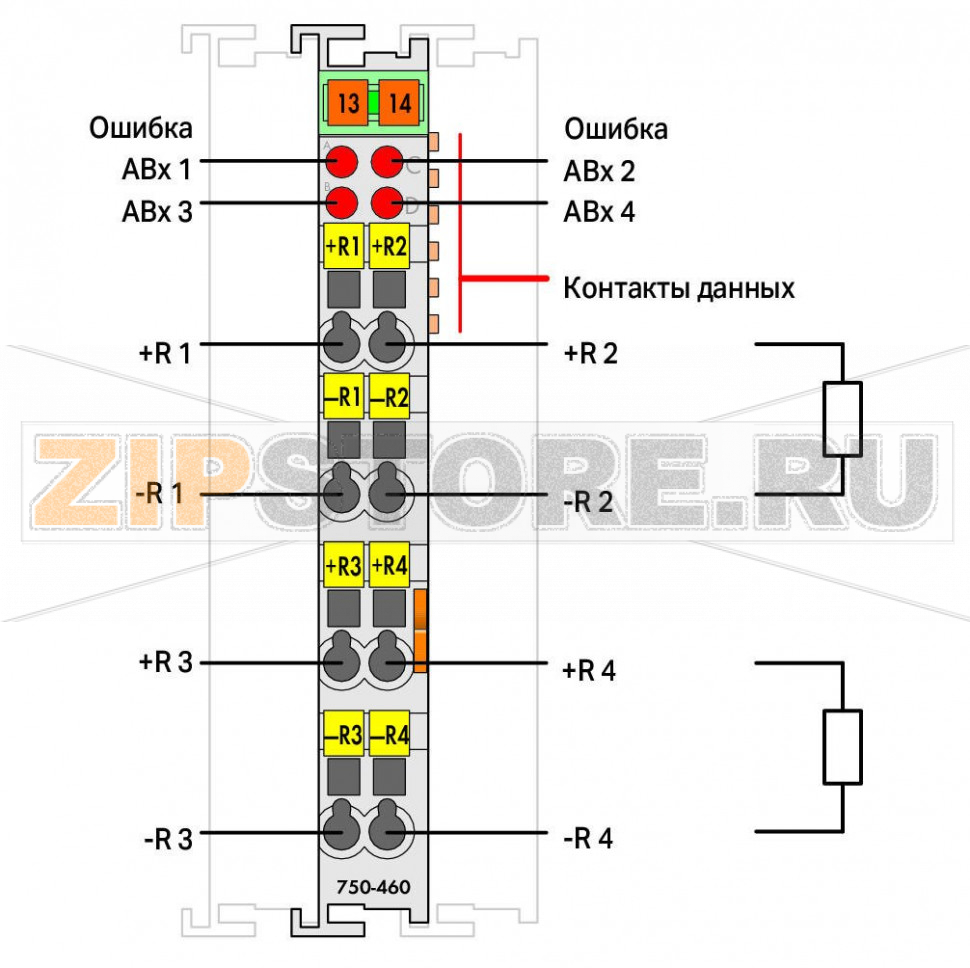

Модуль автоматически лианеризует весь температурный диапазон. Об ошибке термометра говорит красный светодиодный индикатор.
Технические данные
| Number of analog inputs | 4 |
| Total number of channels (module) | 4 |
| тип сигнала | Resistance measurement |

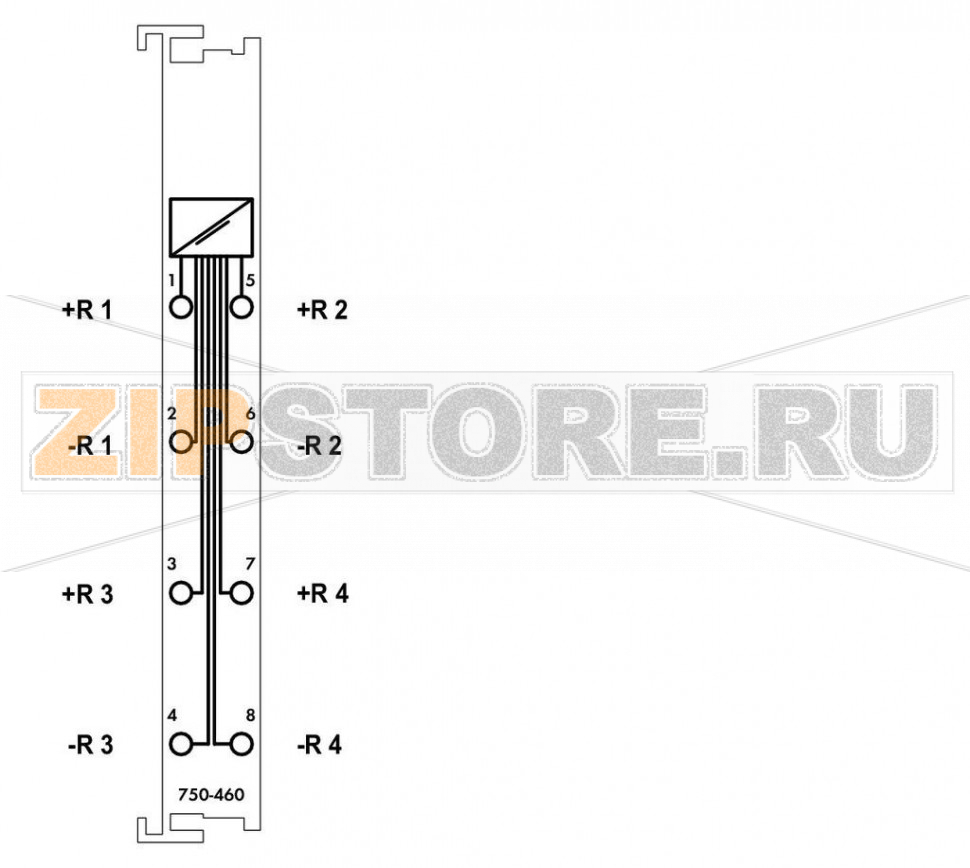

| Sensor connection | 4 x (2-conductor) |
| Битовая ширина | 4 х 16 бит - данные, 4 х 8 бит - управление/состояние (опционально) |
| Разрешение (по всему диапазону) | 0,1 °C |
| Время преобразования (тип.) | 250 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,2 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| Измерительный ток (тип.) | 0,5 мA |
| Типы термометров | Pt100 |
| Диапазон температур | ?200 … +850 °C |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 65 mA |
| Изоляция | 500 В система/питание |
Данные соединения
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69,8 mm / 2.748 inch |
| Length from upper-edge of DIN-35 rail | 62,6 mm / 2.465 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 51,8 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | acc. to IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-4 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4045454848927 |
| Customs tariff number | 85389099990 |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Производитель | Wago |
| Вес | 0 кг |
