Информация по безопасности 1:

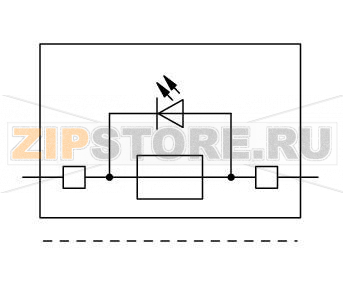

Электрические параметры задаются предохранителем и индикацией перегорания предохранителя.
Информация по безопасности 2:
Ток утечки в случае перегорания предохранителя: светодиод 2 мА
Электрические данные
| Power loss (max.) Pl (max.) (note) | When selecting glass cartridge fuses, make sure that the maximum power loss listed below is not exceeded. The power loss is determined according to IEC or EN 60947-7-3/VDE 0611-6 at 23°C. The temperature rise of the terminal block must be checked according to their application and mounting. Higher ambient temperatures represent an additional impact on miniature fuses. Therefore, in such applications, the rated current must be reduced if necessary. More details are available from the manufacturers. |
| Power loss Pl (max.) | 1,6 W |
| Power loss Pl (note) | Overload and short circuit protection (Individual arrangement) |
| Power loss Pl 2 (max.) | 1,6 W |
| Power loss Pl 2 (note) | Overload and short circuit protection (Group arrangement) |
| Power loss Pl 3 (max.) | 2,5 W |
| Power loss Pl 3 (note) | Short circuit protection only (Individual arrangement) |
| Verlustleistung Pv max. 4 | 2,5 W |
| Verlustleistung Pv 4 Hinweis | Short circuit protection only (Group arrangement) |
Ratings per IEC/EN 60664-1
| Номиналы согласно 1 | IEC/EN 60947-7-3 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 6,3 A |
| Индикация рабочего состояния | 12 … 30 V |
| Legend (ratings) | (III / 3) ? Overvoltage category III / Pollution degree 3 |
Approvals per UL 1059
| Approvals per | UL 1059 |
| Rated voltage UL (Use Group B) | 30 V |
| Rated current UL (Use Group B) | 6,3 A |
| Rated voltage UL (Use Group C) | 30 V |
| Rated current UL (Use Group C) | 6,3 A |
| Rated voltage UL (Use Group D) | 30 V |
| Rated current UL (Use Group D) | 6,3 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Actuation type | Push-in Operating tool |
| Connectable conductor materials | Copper |
| Номинальное поперечное сечение | 2,5 mm? |
| Размеры одножильных проводников | 0,25 … 4 mm? / 22 … 12 AWG |
| одножильные, подсоединяются напрямую | 0,75 … 4 mm? / 18 … 12 AWG |
| Тонкие многожильные проводники | 0,25 … 4 mm? / 22 … 12 AWG |
| многожильные проводники с изолированным наконечником | 1 … 2,5 mm? / 18 … 14 AWG |
| мин. многожильные, с изолированным наконечником, подключение путем вставки | 1 … 2,5 mm? / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 mm / 0.39 … 0.47 inch |
| Общее число точек соединения | 4 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | С фронтальным подключением |
| Примечание (поперечное сечение проводника) | Depending on the conductor characteristic, a conductor with a smaller cross-section can also be inserted via push-in termination. |
| Number of jumper slots | 2 |

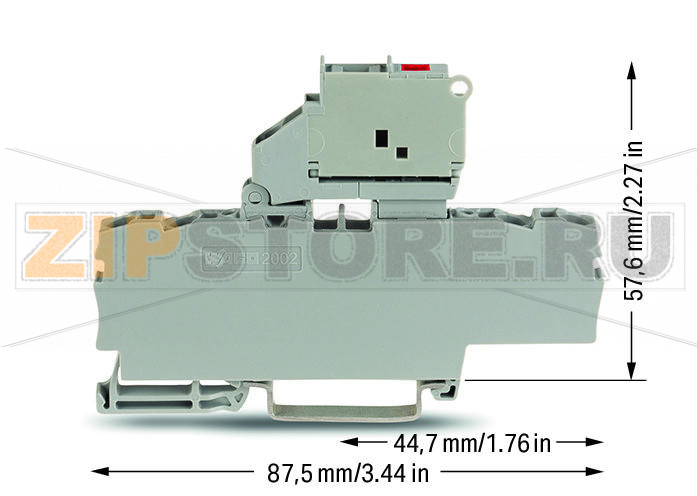

Geometrical Data
| Ширина | 6,2 mm / 0.244 inch |
| Высота от верхнего края DIN-рейки | 57,2 mm / 2.252 inch |
| Длина | 87,5 mm / 3.445 inch |
Механические данные
| Исполнение | горизонтально |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная/боковая маркировка |
Material Data
| Цвет | серые |
| Изоляционный материал | Полиамид (PA66) |
| Вес | 16,6 g |
Коммерческие данные
| Product Group | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Country of origin | CN |
| GTIN | 4045454790073 |
| Customs tariff number | 85369095990 |
| Производитель | Wago |
| Тип запчасти | Клеммная колодка |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |

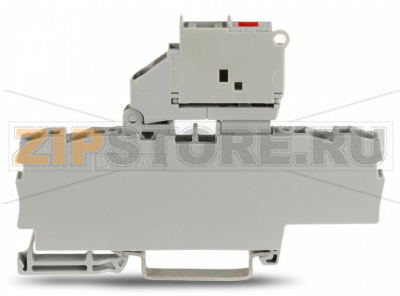

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Клеммная колодка: 4-проводные клеммы с предохранителем; с поворотным патроном предохранителя; с торцевой пластиной; для миниатюрных метрических предохранителей 5 х 20 мм; со светодиодной индикацией перегорания предохранителя; 12 - 30 V; для DIN-рейки 35 x.
