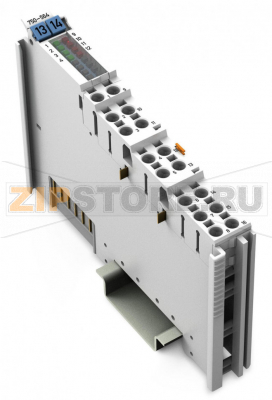

4-канальный аналоговый выход; Напряжение / ток; светло-серые Wago 750-564

Name: 4-канальный аналоговый выход; Напряжение / ток; светло-серые Wago 750-564
Brand: Wago
SKU: 750-564

Каталожный номер 750-564

4-канальный аналоговый выход; Напряжение / ток; светло-серые Wago 750-564 - 4-канальный аналоговый выход; Напряжение / ток; светло-серые Wago 750-564

Розничная цена

349 $ с НДС

array(34) { ["id"]=> string(6) "171673" ["product_id"]=> string(6) "234287" ["id_1c"]=> NULL ["sku"]=> string(7) "750-564" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-564" ["image_id"]=> NULL ["price"]=> float(33142) ["primary_price"]=> string(10) "348.852692" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(33142) ["unconverted_price"]=> float(348.85) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(33142) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 33 142 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

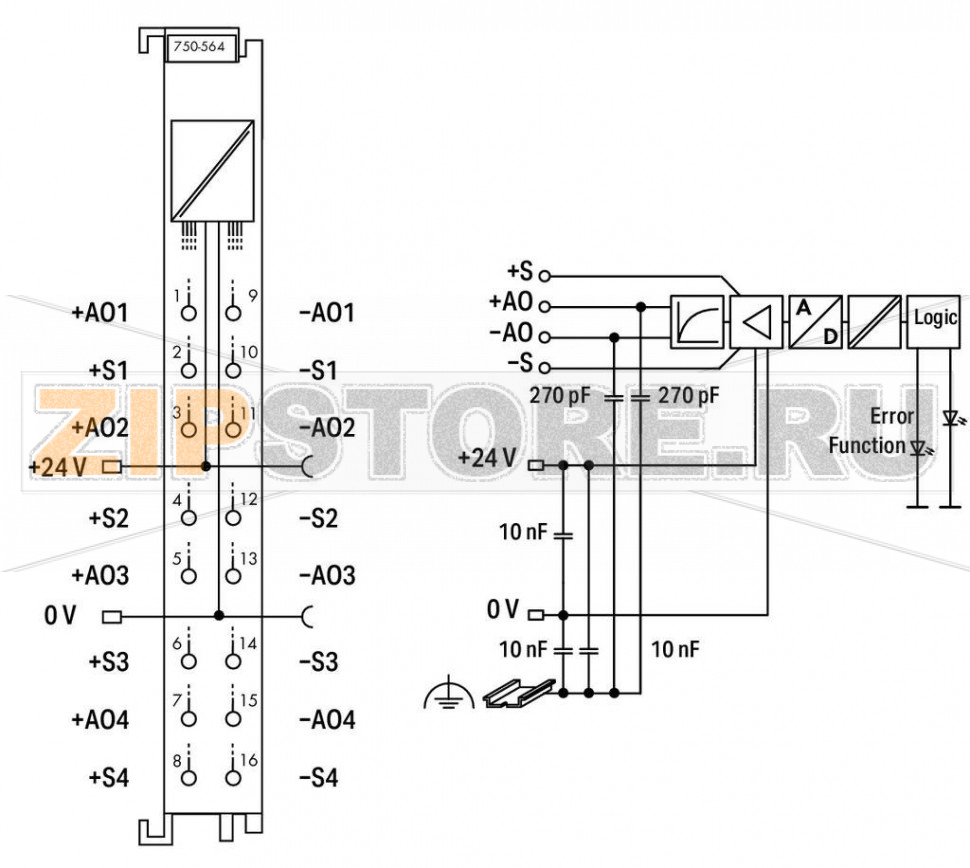

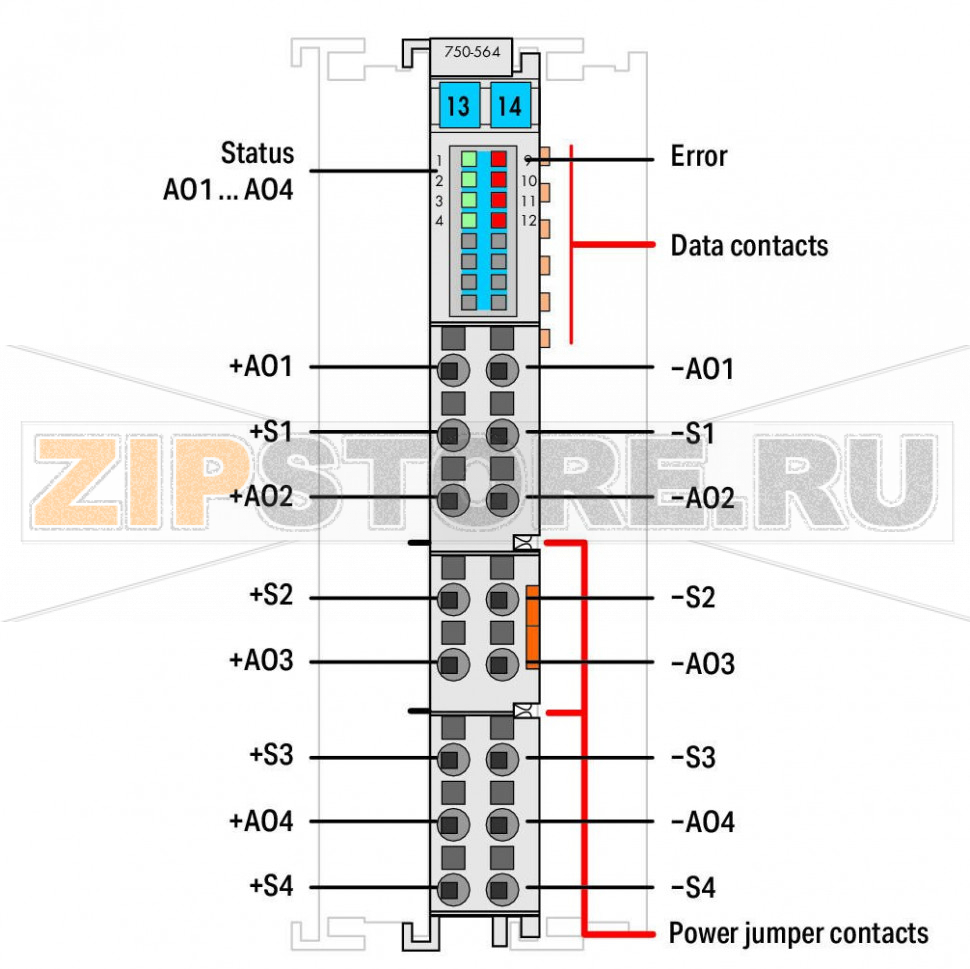

Модуль аналоговых выходов формирует широкий набор стандартизированных сигналов напряжения и тока. Выходной сигнал настраивается для каждого канала отдельно. Сигналы гальванически изолированы и передаются с разрешением 16 бит. Питание модуля осуществляется как от внутренней системы, так и от полевой стороны. Осуществляется диагностика и индикация обрыва цепи, перегрузки и недостаточного полевого питания. Модуль защищён от ошибочного подключения (обратной наводки).

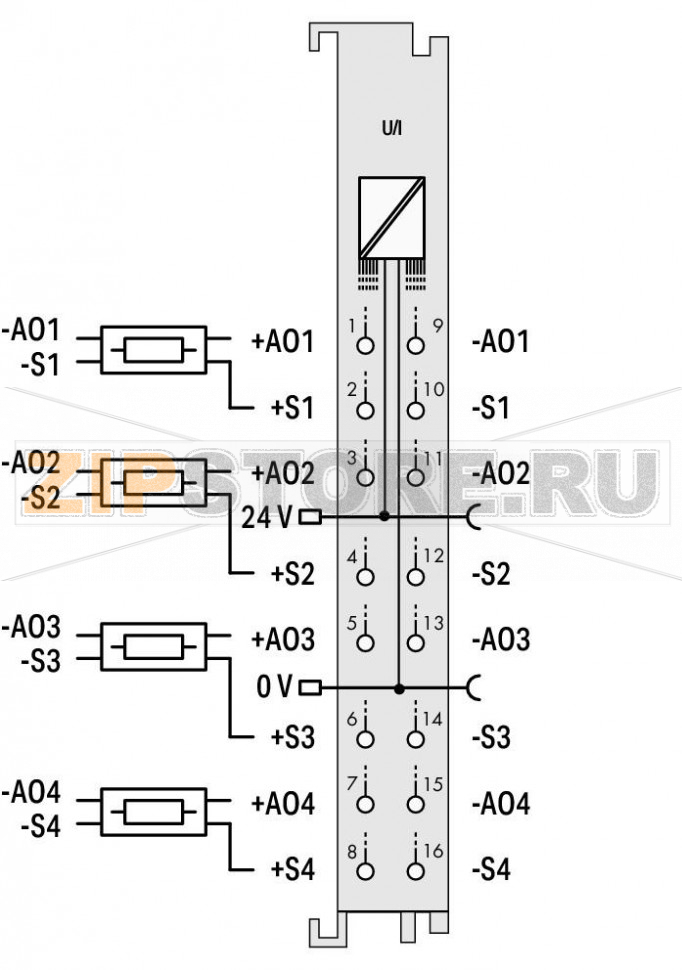

Выходы напряжения при необходимости могут подключаться по 4‑проводной схеме через линии Sense.

Конфигурирование возможно через файл GSD, программное обеспечение e!COCKPIT и WAGO‑I/O‑CHECK.

Технические данные

Количество аналоговых выходов	4
Общее число каналов (модуль)	4
Тип сигнала	Напряжение Ток
Диапазоны токового сигнала	-10 … +10 mA; -20 … +20 mA; -22 … +22 mA; -12 … +12 mA
Диапазоны сигнала напряжения	-5 … +5 V; -10 … +10 V; -12 … +12 V
Подключение исполнительных устройств	4 × (2‑проводное); выходы напряжения могут опционально подключаться по 4‑проводной схеме через линии Sense
Разрешение	16 бит
Битовая ширина	4 × 16 бит (данные); 4 × 8 бит (управление/статус, опционально)
Нагрузка (выход/напряжение)	≥ 1 kΩ
Нагрузка (выход/ток)	≤ 600 Ω
Время преобразования (тип.)	3 ms
Погрешность выхода, опорная температура	25 °C
Погрешность выхода, макс. отклонение от верхнего предела	0,05 %
Системное напряжение питания	5 V DC; через контактные элементы данных
Потребление от системного питания (5 V)	55 mA
Полевое напряжение питания	24 V DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Изоляция	500 V система/питание
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2

Данные соединения

Технология соединений: входы/выходы	16 × Push‑in CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Одножильные проводники	0,08 … 1,5 mm² / 28 … 16 AWG
Тонкие многожильные проводники	0,25 … 1,5 mm² / 22 … 16 AWG
Длина зачистки	8 … 9 mm / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69 mm / 2.717 inch
Высота от верхней кромки DIN‑рейки 35 мм	61,8 mm / 2.433 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серые
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	46,7 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 (по IEC 61131‑2)
Рабочая высота	0 … 2000 m
Положение при монтаже	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	в соответствии с EN 61000‑6‑2
ЭМС — излучение помех	в соответствии с EN 61000‑6‑3
Устойчивость к загрязняющим газам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4055143933223
Товарный код (ТН ВЭД)	85389099990

WAGO 750‑564 — 4‑канальный модуль аналоговых выходов для системы WAGO‑I/O‑SYSTEM 750, предназначенный для формирования сигналов напряжения и тока в промышленной автоматике. Устройство применяют для управления приводами, клапанами, частотными преобразователями, аналоговыми регуляторами и другими исполнительными механизмами, требующими точного аналогового задания. Канальная параметризация упрощает адаптацию под разные типы нагрузки в одном узле, а гальваническая изоляция снижает риск взаимного влияния цепей и помех.

Модуль поддерживает конфигурирование через e!COCKPIT и WAGO‑I/O‑CHECK, что ускоряет ввод в эксплуатацию и диагностику. Для напряженческих каналов предусмотрено подключение по 4‑проводной схеме с линиями Sense — это компенсирует падение напряжения на проводах и обеспечивает точность на клеммах нагрузки. Встроенные функции контроля обрыва цепи, перегрузки и недостаточного полевого питания позволяют своевременно выявлять проблемы и снижать простои.

Признаки неисправности

Несоответствие фактического выходного сигнала заданию (по измерению мультиметром или по обратной связи от привода).
Индикация ошибок на модуле/в системе (статусные байты канала, сообщения об обрыве/перегрузке/недостаточном питании).
Нестабильность или дрейф сигнала, появление шумов при неизменной нагрузке.
Отсутствие реакции нагрузки при исправном полевом питании и корректной конфигурации.

Типовые причины поломок

Перегрузка по току или короткое замыкание на выходе, постоянные пусковые перегрузки нагрузки.
Ошибочное подключение, в том числе подача внешнего напряжения на выход (обратная наводка) сверх допустимого.
Превышение допустимых условий эксплуатации: температура, влажность, воздействие H2S/SO2, конденсация.
Нарушение требований по экранированию и заземлению — наводки, импульсные перенапряжения (ЭМС).
Неподходящее сопротивление нагрузки (для напряжения — слишком низкое; для тока — слишком высокое), длинные линии без учёта падения напряжения.
Статическое электричество (ESD) при обслуживании без мер защиты.

Как понять, что модуль вышел из строя

При подаче корректного задания и питания на выходах стабильно отсутствует сигнал на всех диапазонах и при разных нагрузках.
Постоянная ошибка модуля, не устраняемая заменой кабелей/нагрузки и перепараметризацией.
Аномальный нагрев корпуса, запах, следы повреждений.
Канал не калибруется и не держит уровень даже на холостом ходе, при этом другие узлы станции исправны.

Рекомендации по эксплуатации и уходу

Соблюдайте диапазоны нагрузок, применяйте 4‑проводное подключение с Sense для точных напряжений.
Разносите аналоговые и силовые линии, используйте экранированные кабели и правильное заземление.
Проверяйте клеммные соединения Push‑in CAGE CLAMP® на надёжность посадки, соблюдайте длину зачистки.
Поддерживайте условия среды: отсутствие конденсата, уровень загрязняющих газов в допустимых пределах, вентиляцию шкафа.
Перед обслуживанием — снятие напряжения и защита от ESD; периодически проводите профилактические измерения выходных уровней.
Актуализируйте проект в e!COCKPIT, контролируйте статусные байты и диагностические сообщения, фиксируйте изменения параметров.

Благодаря совокупности точности, диагностики и совместимости с инструментами WAGO, модуль WAGO 750‑564 подходит для построения надёжных систем управления, где критичны стабильные аналоговые задания и предсказуемая работа оборудования.
