Подключенная нагрузка коммутируется системой управления через дискретный выход.

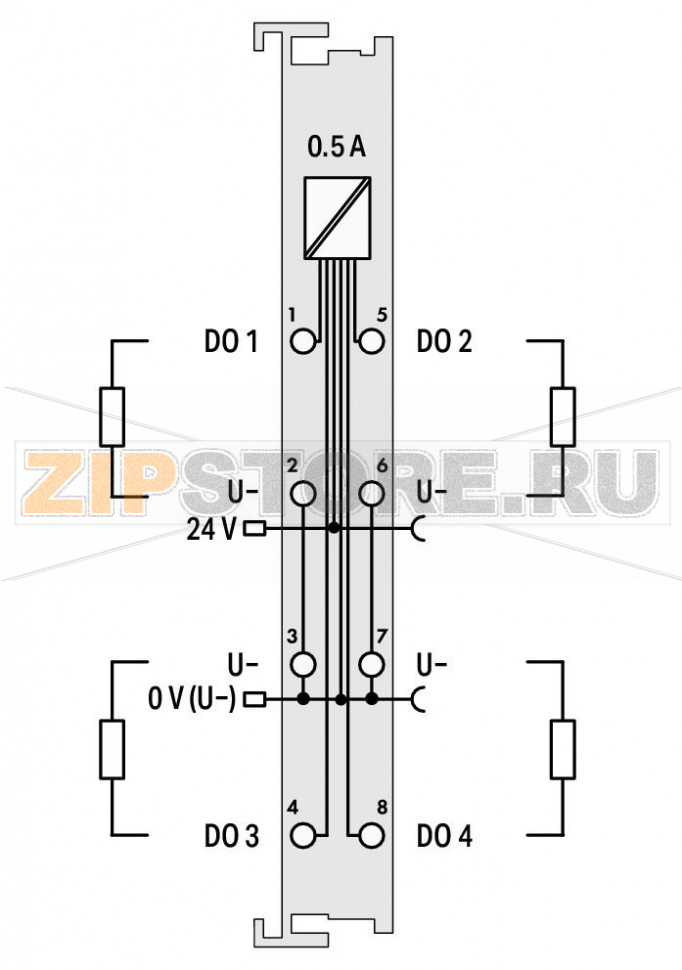

Модуль представляет собой 2‑проводное устройство с четырьмя выходными каналами. Благодаря четырём отдельным соединениям на 0 В исполнительные устройства могут подключаться к модулю напрямую.
Все выходы оснащены электронной защитой от короткого замыкания.
Каждый выход гальванически изолирован от шины с помощью оптронов.
| Количество цифровых выходов | 4 |
| Общее число каналов (модуль) | 4 |
| Тип сигнала | Напряжение |
| Тип напряжения сигнала | DC 24 В |
| Подключение исполнительных устройств | 4 × (2‑проводное) |
| Характеристика выхода | коммутация по высокой стороне (high‑side) |
| Выходной ток на канал | 0,5 A |
| Защита выходов | защита от короткого замыкания (электронная) |
| Максимальная частота коммутации | 1 kГц |
| Тип нагрузки | резистивная, индуктивная, лампы |
| Ток короткого замыкания | 1,7 A |
| Защита от переполюсовки | да |
| Энергия рассеяния при отключении индуктивной нагрузки (макс.) | 0,3 Дж |
| Ширина (внутренних) выходных данных (макс.) | 4 бита |
| Напряжение питания системы | DC 5 В; через контакты данных |
| Потребляемый ток от питания системы (5 В) | 10 мА |
| Напряжение полевого питания | DC 24 В (−25 … +30%); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Потребление от полевого питания (модуль без внешней нагрузки) | 30 мА |
| Изоляция | 500 В система/питание |

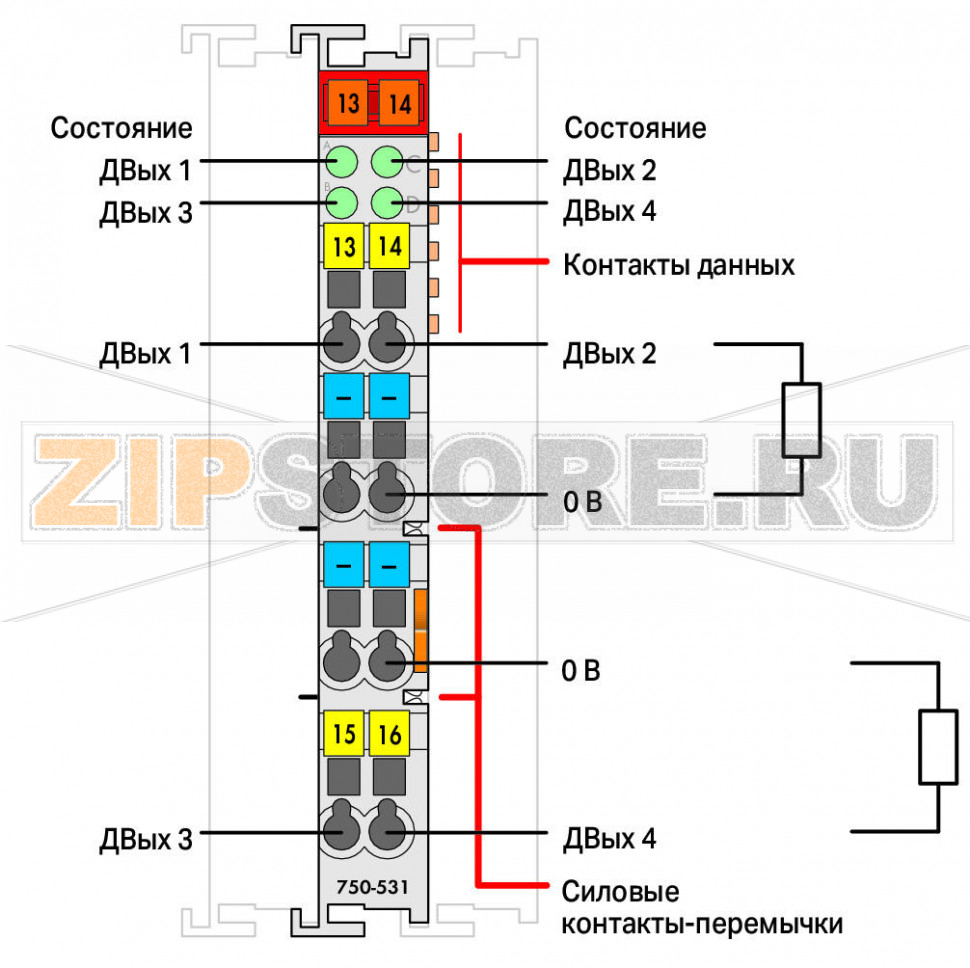

| Индикаторы | Светодиоды (A–D) зелёные: статус DO 1 … DO 4 |
| Число входящих силовых шин‑контактов | 2 |
| Число исходящих силовых шин‑контактов | 2 |
| Допустимый ток силовых шин‑контактов | 10 A |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединения (1) | входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 дюйма |
| Ширина | 12 мм / 0,472 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 69,8 мм / 2,748 дюйма |
| Высота от верхней кромки DIN‑рейки 35 мм | 62,6 мм / 2,465 дюйма |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | поликарбонат, полиамид 6.6 |
| Вес | 49,4 г |
| Соответствие | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Высота эксплуатации | 0 … 2000 м |
| Положение монтажа | горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | по EN 61000‑6‑2, морские применения |
| ЭМС — излучаемые помехи | по EN 61000‑6‑4, морские применения |
| Устойчивость к коррозионным газам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при 75% RH | 10 ppm |
| Допустимая концентрация SO2 при 75% RH | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX (коробка) |
| Страна происхождения | Германия |
| GTIN | 4045454513733 |
| Код ТН ВЭД | 85371098990 |

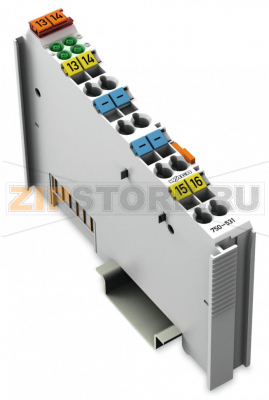

WAGO 750‑531 — промышленный модуль дискретных выходов для систем распределённой автоматики. Он предназначен для надёжного управления исполнительными механизмами в машиностроении, на объектах водоподготовки, в зданиях и на судах. Компактный корпус и продуманная клеммная технология упрощают монтаж в шкафу и подключение нагрузок, а встроенная гальваническая развязка повышает помехоустойчивость и безопасность системы.
Модуль обеспечивает коммутацию нагрузок по «высокой стороне», что удобно при управлении клапанами, пускателями, реле и сигнальными лампами. Светодиодная индикация по каждому каналу помогает быстро диагностировать состояние выходов и линий, а электронная защита от короткого замыкания снижает риск повреждений при ошибках монтажа или эксплуатации.
Типичные причины отказов WAGO 750‑531 связаны с перегрузкой каналов и тепловыми режимами: длительная работа на пределе, частые пусковые токи ламп и индуктивных нагрузок без мер подавления, а также плохая вентиляция ниши монтажа. К отказам также приводят неверная полярность подключения, импульсные перенапряжения в сети, коррозионные газы при превышении допустимых концентраций, ослабленные или окисленные контакты проводников, а также механические воздействия сверх допустимых норм.
Как понять, что модуль или отдельный канал вышел из строя:
Рекомендации по эксплуатации и уходу:
WAGO 750‑531 — практичное решение для систем с высокой степенью распределения ввода/вывода. Точное соответствие отраслевым стандартам и наличие встроенных защит упрощают проектирование и обслуживание, снижая простои и затраты на ремонт.
