Сигналы управления передаются от устройства автоматизации к подключённым исполнительным механизмам через модуль дискретного вывода.

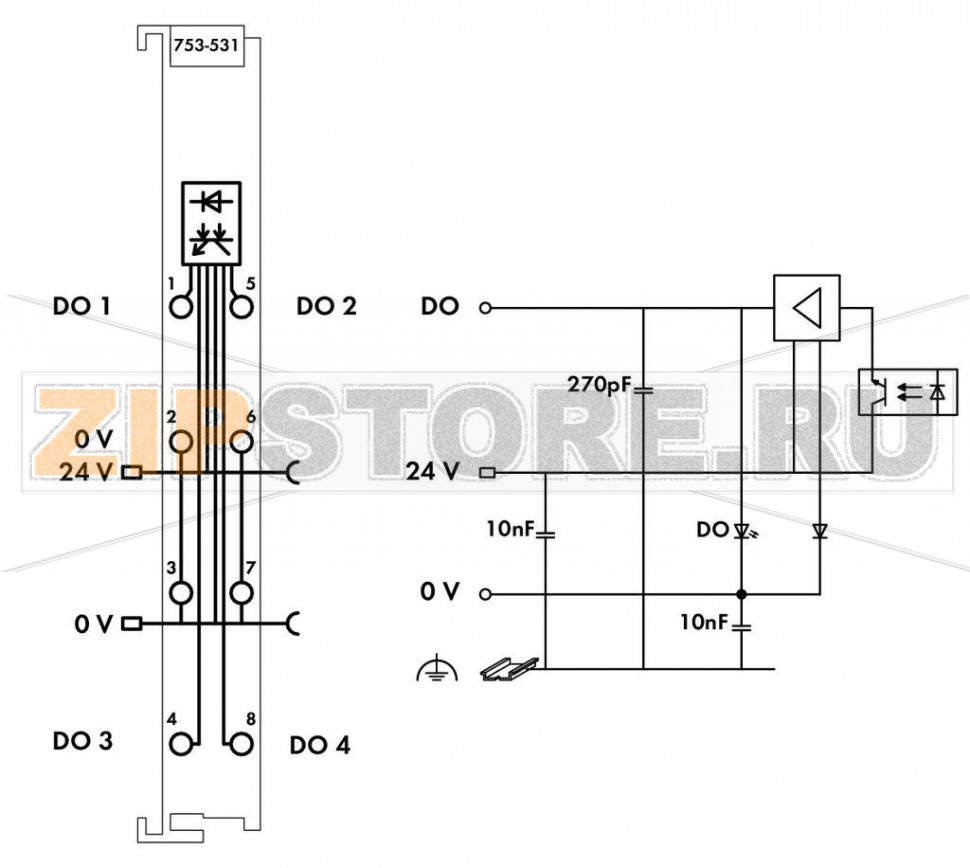

Модуль представляет собой 2‑проводное устройство с 4 каналами вывода. Благодаря четырём отдельным соединениям 0 В к нему можно напрямую подключать четыре исполнительных устройства.
Все выходы оснащены защитой от короткого замыкания.
Полевой и системный уровни электрически изолированы друг от друга.
Примечание: Съёмные соединители серии 753 и кодировочные контакты не входят в комплект поставки.
| Количество дискретных выходов | 4 |
| Общее число каналов (модуль) | 4 |
| Тип сигнала | Напряжение |
| Тип сигнала (напряжение) | 24 В DC |

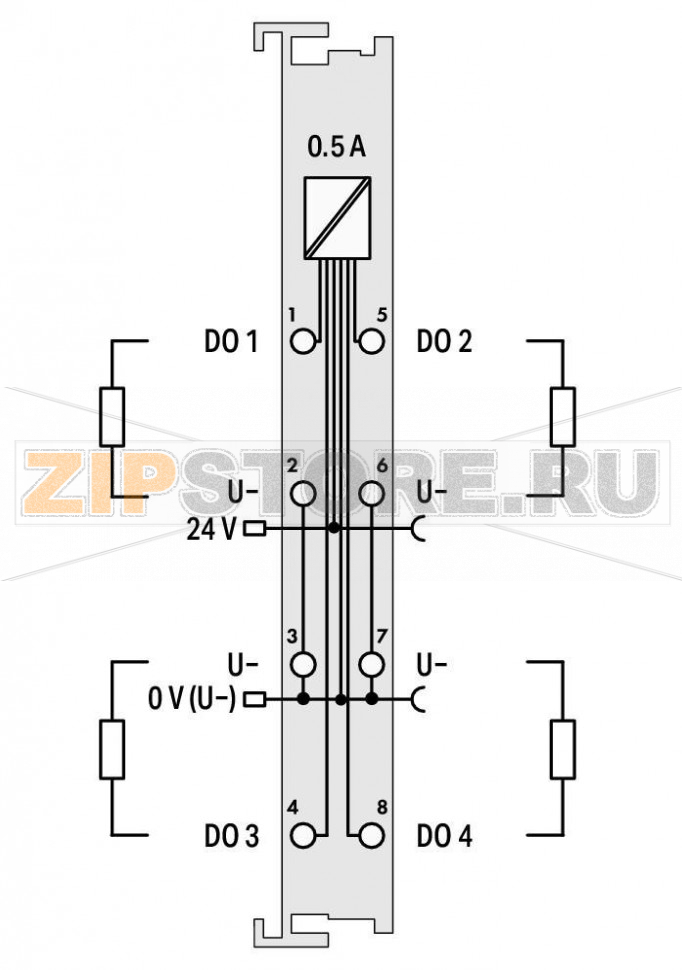

| Подключение исполнительных устройств | 4 × (2‑проводное) |
| Характеристика выхода | Коммутация по «высокой стороне» (high‑side) |
| Выходной ток на канал | 0,5 А |
| Выходной ток — защита | Защита от короткого замыкания |
| Макс. частота коммутации | 1 кГц |
| Тип нагрузки | Резистивная, индуктивная, лампы |
| Ток короткого замыкания | 1,7 А |
| Защита от переполюсовки | Да |
| Рассеивание энергии при отключении индуктивной нагрузки (макс.) | 0,3 Дж |
| Ширина внутренних данных вывода (макс.) | 4 бит |
| Системное напряжение питания | 5 В DC; через контактные дорожки данных |
| Потребление по системе (5 В) | 10 мА |
| Полевое напряжение питания | 24 В DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; продолжение через пружинный контакт) |
| Потребление по полевому питанию (без внешней нагрузки) | 30 мА |
| Изоляция | 500 В система/питание |

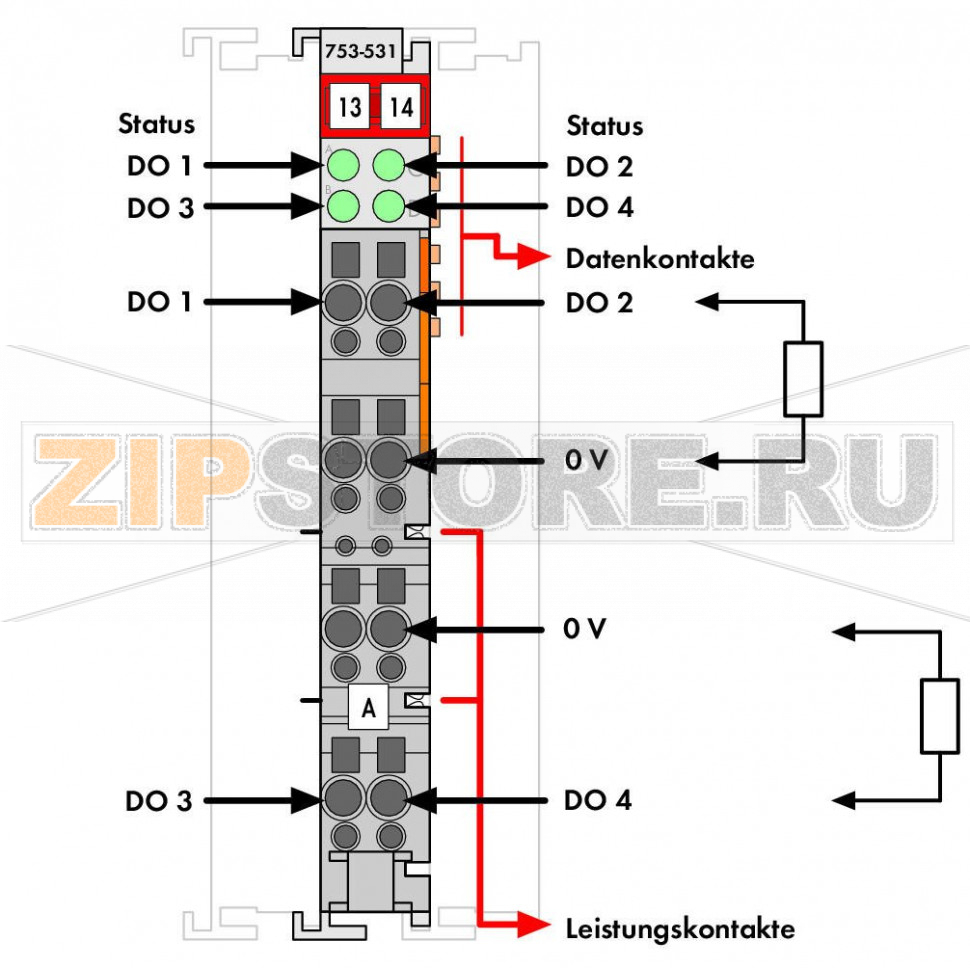

| Индикаторы | Светодиоды (A–D) зелёные: состояние DO1 … DO4 |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
| Токовая нагрузочная способность силовых перемычек | 10 А |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединения (1) | Входы/Выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 9 … 10 мм / 0,35 … 0,39 дюйма |
| Ширина | 12 мм / 0,472 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 69,8 мм / 2,748 дюйма |
| Длина от верхней кромки DIN‑рейки 35 | 62,6 мм / 2,465 дюйма |
| Тип монтажа | DIN‑рейка 35 мм |
| Съёмный соединитель | Да |
| Цвет | Светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Масса | 40,5 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | Горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | Согласно EN 61000‑6‑2, морские приложения |
| ЭМС — излучение помех | Согласно EN 61000‑6‑4, морские приложения |
| Устойчивость к загрязняющим веществам | По IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454513764 |
| Таможенный код | 85371098990 |

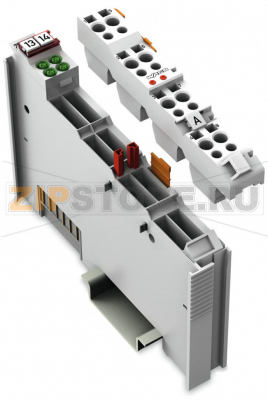

4‑канальный дискретный выход WAGO 753‑531 ориентирован на управление исполнительными устройствами в распределённых системах автоматизации. Он обеспечивает надёжную коммутацию нагрузок в промышленной среде и упрощает монтаж благодаря 2‑проводной схеме подключения на каждый канал и съёмным соединителям серии 753. Оптимально подходит для управления клапанами, пускателями, световой сигнализацией и другими нагрузками постоянного тока.
Конструктивная схема с коммутацией по высокой стороне повышает безопасность и снижает требования к разводке «земли» для нагрузок. Наличие гальванической развязки между системным и полевым уровнями минимизирует влияние помех и повышает устойчивость к ошибкам в цепях питания. Светодиодная индикация по каналам упрощает диагностику на месте, а встроенная защита от короткого замыкания и переполюсовки снижает риск повреждений при ошибках монтажа или эксплуатации.
Причины возможных отказов модуля WAGO 753‑531 обычно связаны с эксплуатационными нарушениями: длительная перегрузка по току на канале, частые пусковые броски без соответствующей защиты, коммутация индуктивных нагрузок без демпфирующих цепей, превышение допустимого диапазона напряжения питания, перегрев из‑за недостаточной вентиляции, загрязнение и коррозия контактов при высокой влажности, механические повреждения и вибрации сверх норм, электростатические разряды при обслуживании. Также отказам способствует неверное сечение проводников или слабая затяжка контактов, вызывающие локальный нагрев и падение напряжения.
Признаки неисправности могут проявляться как отсутствие реакции нагрузки при подаче управляющего сигнала, «залипание» выхода во включенном или выключенном состоянии, частые срабатывания защиты по току, аномальный нагрев корпуса, нестабильная или отсутствующая индикация соответствующего канала, сообщения об ошибках на контроллере или в системе диагностики шины, запах перегрева. В случае короткого замыкания или переполюсовки возможна мгновенная блокировка канала с фиксацией состояния по светодиоду.
Рекомендации по эксплуатации и уходу включают: соблюдать допустимую коммутируемую нагрузку на канал и общий ток перемычек; применять защитные диоды или RC‑цепи для индуктивных нагрузок; обеспечивать корректное сечение проводников и надёжную фиксацию в клеммах CAGE CLAMP; использовать внешнюю защиту (предохранители/автоматы) соответствующего номинала; обеспечивать тепловой режим — достаточную вентиляцию и расстояния между источниками тепла; регулярно проверять состояние клемм и отсутствие ослабления соединений; поддерживать чистоту в шкафу, исключать пыль и конденсацию; соблюдать допустимые условия по температуре, влажности и вибрациям; при работах соблюдать антистатические меры. Периодическая визуальная диагностика по индикации каналов и контроль сообщения о состоянии в ПЛК позволит заранее выявить нестабильность и предотвратить простой оборудования.
