Главная→ Электротехника промышленная → Wago → Автоматизация → Системы ввода-вывода → 4-канальный дискретный выход; тока; 0,5 А; Защита от помех; 2-проводное соединение; светло-серые Wago 750-531/000-800

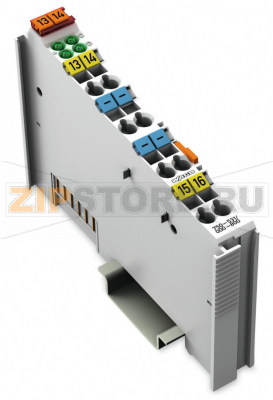

4-канальный дискретный выход; тока; 0,5 А; Защита от помех; 2-проводное соединение; светло-серые Wago 750-531/000-800

Name: 4-канальный дискретный выход; тока; 0,5 А; Защита от помех; 2-проводное соединение; светло-серые Wago 750-531/000-800
Brand: Wago
SKU: 750-531/000-800

Каталожный номер 750-531/000-800

4-канальный дискретный выход; тока; 0,5 А; Защита от помех; 2-проводное соединение; светло-серые Wago 750-531/000-800 - 4-канальный дискретный выход; тока; 0,5 А; Защита от помех; 2-проводное соединение; светло-серые Wago 750-531/000-800

Розничная цена

54 $ с НДС

array(34) { ["id"]=> string(6) "171683" ["product_id"]=> string(6) "234297" ["id_1c"]=> NULL ["sku"]=> string(15) "750-531/000-800" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-531/000-800" ["image_id"]=> NULL ["price"]=> float(5097) ["primary_price"]=> string(9) "53.651022" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(5097) ["unconverted_price"]=> float(53.65) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(5097) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 5 097 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Сигналы управления передаются от устройства автоматизации к подключенным исполнительным механизмам через модуль дискретного вывода.

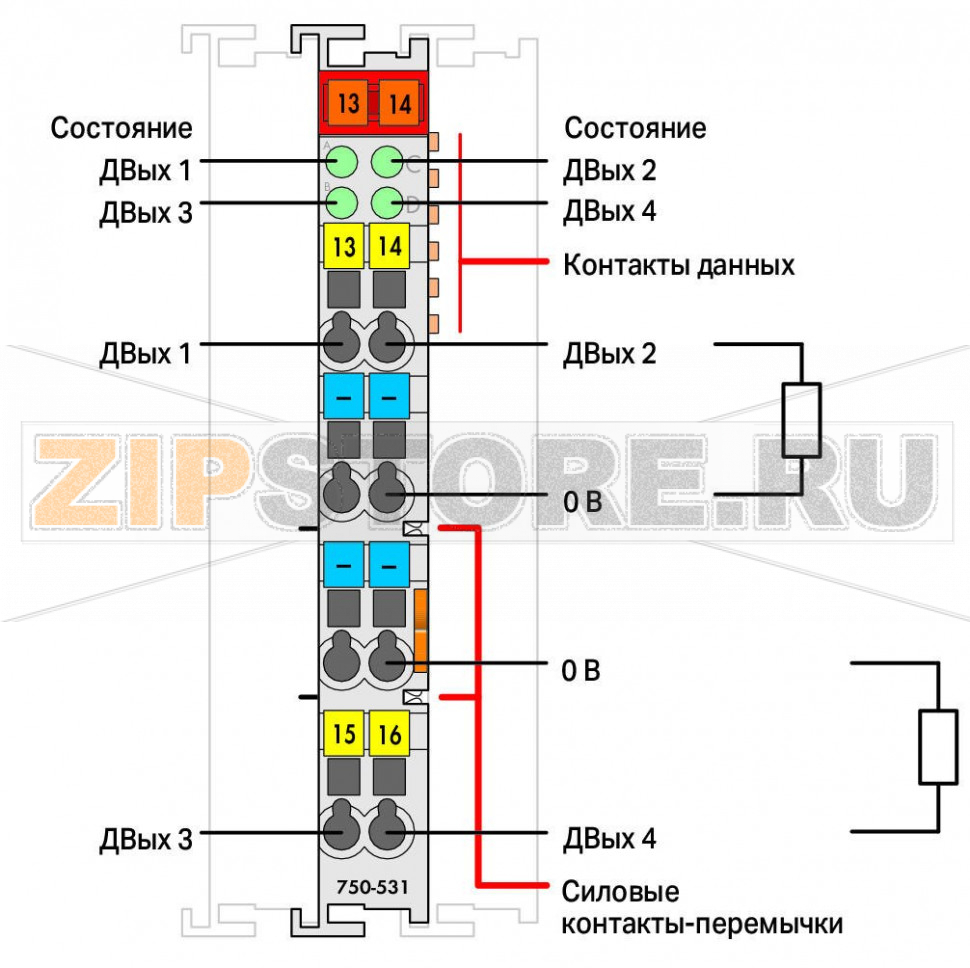

Модуль представляет собой 2‑проводное устройство с 4 каналами вывода. Благодаря наличию четырех соединений 0 В к нему можно напрямую подключать четыре исполнительных устройства.

Все выходы оснащены защитой от короткого замыкания.

Полевой и системный уровни электрически изолированы друг от друга.

Технические данные

Количество дискретных выходов	4
Общее число каналов (модуль)	4
Тип сигнала	напряжение
Напряжение сигнала	24 В DC

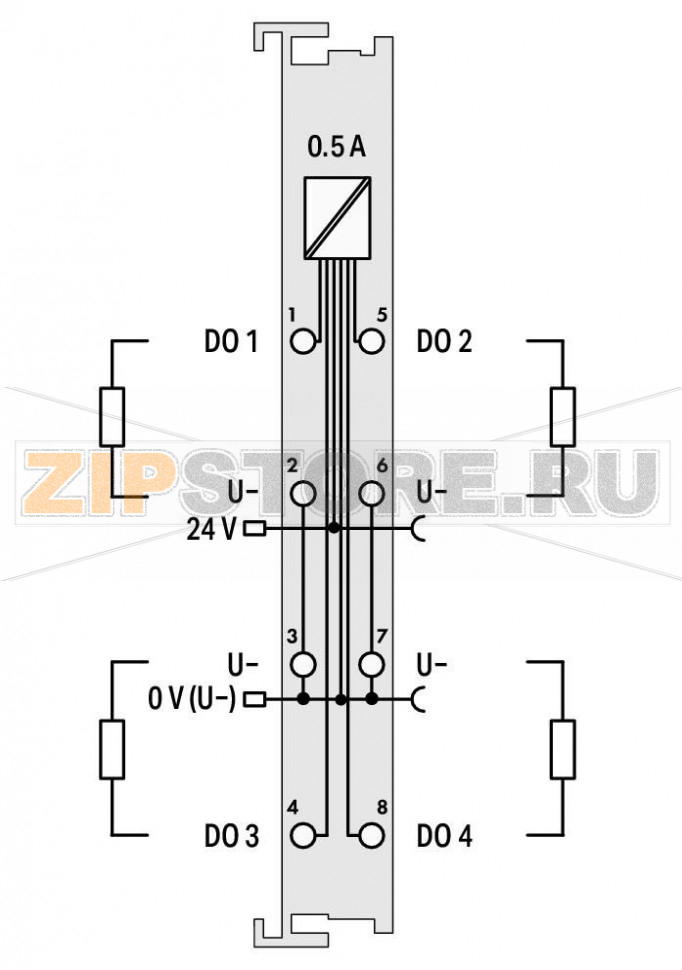

Подключение исполнительных устройств	4 x (2‑проводное)

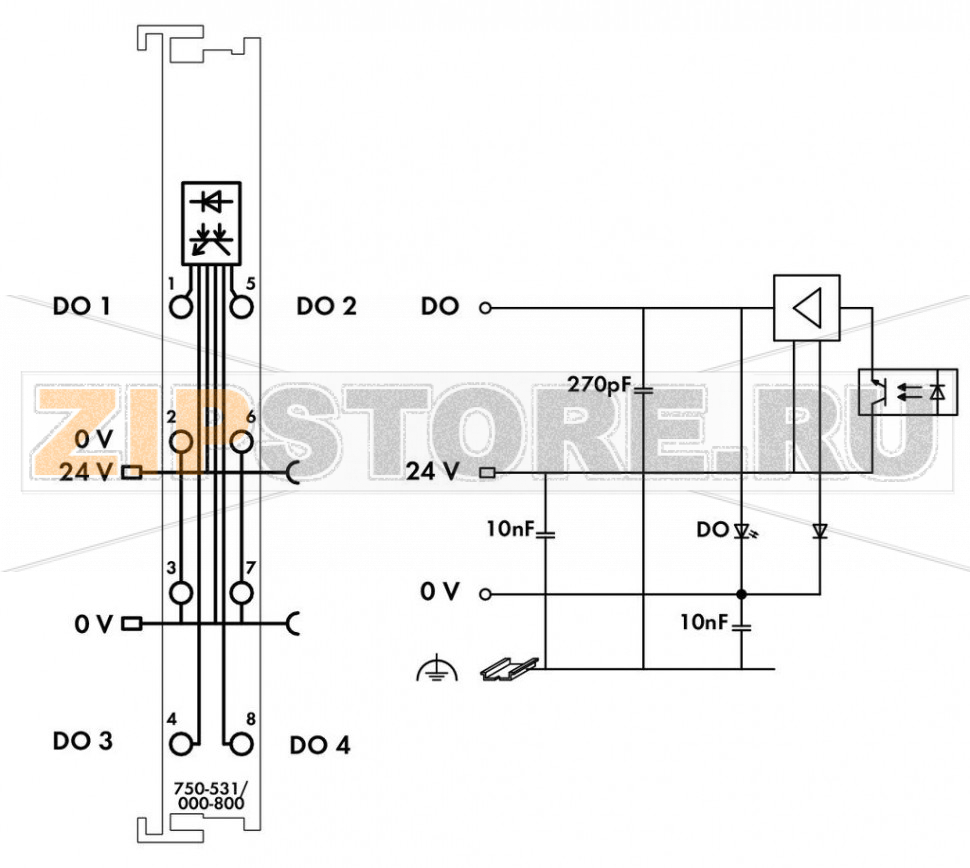

Характеристика выхода	верхний ключ (high‑side)
Выходной ток на канал	0,5 A
Защита от короткого замыкания	есть
Макс. частота коммутации	1 кГц
Тип нагрузки	резистивная, индуктивная, лампы
Ток короткого замыкания	1,7 A
Защита от переполюсовки	да
Рассеивание энергии при отключении индуктивной нагрузки, макс.	0,3 Дж
Внутренняя разрядность данных (макс.)	4 бита
Напряжение системного питания	5 В DC; через контакты данных
Потребление от системного питания (5 В)	10 мА
Напряжение полевого питания	24 В DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление от полевого питания (модуль без внешней нагрузки)	30 мА
Изоляция	500 В (система/питание)
Помехоустойчивость для функций безопасности	да
Индикация	Светодиоды (A–D) зелёные: состояние DO1 … DO4
Количество входных силовых джампер‑контактов	2
Количество выходных силовых джампер‑контактов	2
Допустимый ток силовых джампер‑контактов	10 A

Данные соединения

Технология подключения (входы/выходы)	8 x CAGE CLAMP®
Тип подключения (1)	входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки изоляции	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Высота от верхней кромки DIN‑рейки 35 мм	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	поликарбонат, полиамид 6.6
Вес	49,5 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Положение при монтаже	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	согласно EN 61000‑6‑2, для морских применений
ЭМС — излучение помех	согласно EN 61000‑6‑4, для морских применений
Устойчивость к коррозионно‑активным газам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454870515
Код ТН ВЭД	85371098990

Описание товара

WAGO 750-531/000-800 — 4‑канальный модуль дискретного вывода для систем распределенного ввода‑вывода, ориентированный на надежное управление исполнительными механизмами в промышленных и инфраструктурных установках. Модуль реализует 2‑проводную схему подключения каждого канала и имеет отдельные клеммы 0 В, что упрощает разводку и уменьшает вероятность ошибок монтажа. Наличие гальванической изоляции между системным и полевым уровнями повышает устойчивость к помехам и предотвращает перенос неисправностей в шину.

Каждый канал модуля WAGO 750-531/000-800 выполнен по схеме high‑side, оснащен защитой от короткого замыкания и индикацией состояния. Это позволяет безопасно коммутаировать резистивные, индуктивные нагрузки и осветительные цепи, а также быстро диагностировать сбои на уровне шкафа за счет светодиодов на лицевой панели. Конструкция корпуса со степенью защиты IP20, пружинные клеммы CAGE CLAMP и установка на DIN‑рейку 35 мм делают модуль удобным в сборке и обслуживании, а соответствие требованиям ЭМС, включая морские применения, — пригодным для эксплуатации в условиях повышенных электромагнитных воздействий.

Типичные области применения — машиностроение, инженерные системы зданий, транспорт и энергетика: управление клапанами, пускателями, электромагнитами, сигнализацией и лампами. Благодаря стабильной работе при частотах коммутации до 1 кГц модуль подходит и для задач, где требуется частое переключение.

Причины поломок

Перегрузка по току каналов из‑за неподходящей или заклинившей нагрузки, длительная работа на предельных значениях.
Частые короткие замыкания без устранения первопричины, тепловая усталость силовых ключей.
Индуктивные нагрузки без демпфирующих элементов (диоды, RC‑цепи), превышение допустимой энергии отключения.
Нарушение полярности и ошибок в разводке питания/0 В, общий провод некачественного сечения.
Превышение допустимых параметров среды: температура, влажность (конденсат), коррозионно‑активные газы (H2S, SO2).
Механические воздействия сверх нормы: вибрация, удары, повреждение клемм и корпуса.
Пики и провалы напряжения полевого питания, плохое заземление и экранирование.

Как понять, что запчасть вышла из строя

Канал не реагирует на команду: светодиод состояния не меняется либо горит, но нагрузка не включается.
Выход «залип» во включенном или выключенном состоянии, восстановление не происходит после снятия нагрузки.
Постоянное срабатывание защиты при подключении исправной нагрузки, ощутимый нагрев корпуса, запах перегрева.
Отсутствие напряжения на клемме выхода под нагрузкой при наличии 24 В на полевом питании.
Диагностика ПЛК фиксирует ошибки модуля/канала (при наличии соответствующих функций в системе).

Рекомендации по уходу и эксплуатации

Соблюдайте допустимые токи и типы нагрузок; распределяйте нагрузку по каналам, избегайте длительной работы «на пределе».
Для индуктивных нагрузок применяйте защитные диоды, варисторы или RC‑цепи ближе к нагрузке.
Контролируйте качество питания 24 В и качество «земли»; используйте отдельные 0 В от модуля к нагрузкам.
Периодически проверяйте посадку проводников в клеммах CAGE CLAMP, целостность проводов и отсутствие перегрева.
Содержите модуль в чистоте, удаляйте пыль сухим воздухом; исключайте конденсацию и воздействие агрессивных газов.
Обеспечьте достаточную вентиляцию в шкафу, соблюдайте температурный диапазон и ориентацию монтажа.
После срабатывания защиты ищите и устраняйте первопричину (КЗ, перегрузка), а не только сбрасывайте питание.

Применение данных рекомендаций повышает надежность работы и срок службы WAGO 750-531/000-800, сокращает простои и облегчает техническое обслуживание систем автоматизации.
