Главная→ Электротехника промышленная → Wago → Автоматизация → Системы ввода-вывода → 4-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-504/000-800

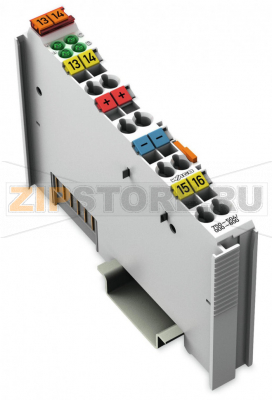

4-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-504/000-800

Name: 4-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-504/000-800
Brand: Wago
SKU: 750-504/000-800

Каталожный номер 750-504/000-800

4-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-504/000-800 - 4-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-504/000-800

Розничная цена

54 $ с НДС

array(34) { ["id"]=> string(6) "171685" ["product_id"]=> string(6) "234299" ["id_1c"]=> NULL ["sku"]=> string(15) "750-504/000-800" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-504/000-800" ["image_id"]=> NULL ["price"]=> float(5097) ["primary_price"]=> string(9) "53.651022" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(5097) ["unconverted_price"]=> float(53.65) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(5097) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 5 097 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

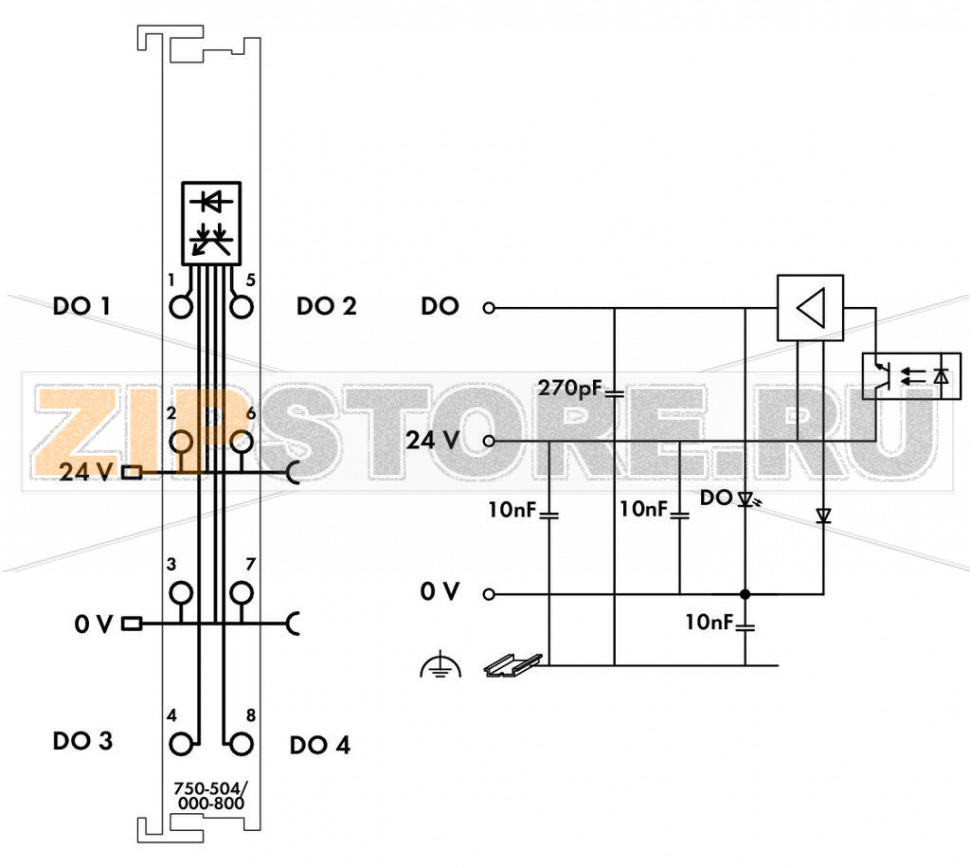

Сигналы управления передаются от устройства автоматизации к подключенным исполнительным механизмам через модуль дискретного вывода.

Все выходы оснащены защитой от короткого замыкания.

Полевой и системный уровни электрически изолированы друг от друга.

Технические данные

Количество дискретных выходов	4
Общее число каналов (модуль)	4
Тип сигнала	Напряжение
Напряжение сигнала	DC 24 V

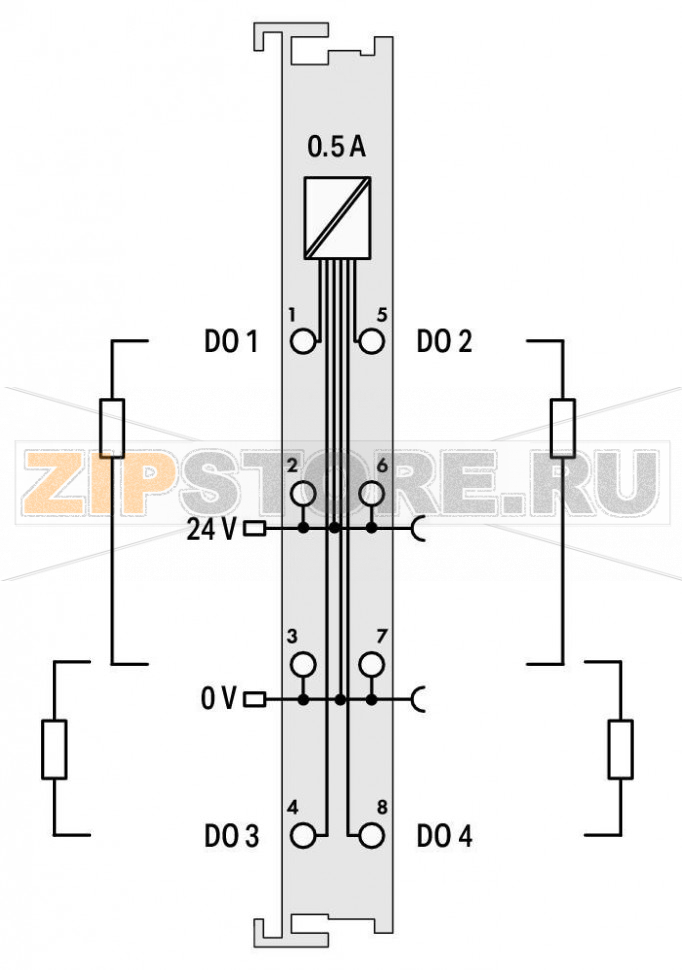

Подключение исполнительных механизмов	2 x (2-проводное, 3-проводное); для подключения дополнительных актуаторов требуется дополнительный модуль распределения потенциала (например, 750-614).
Характеристика выходов	Коммутация по верхнему плечу (high-side)
Выходной ток на канал	0,5 A
Защита выходов	От короткого замыкания
Макс. частота коммутации	1 kHz
Тип нагрузки	Резистивная, индуктивная, лампы
Макс. энергия при отключении индуктивной нагрузки	0,3 J
Ширина внутренних выходных данных (макс.)	4 бит
Напряжение питания системы	DC 5 V; через контакты данных
Потребление от системного питания (5 В)	10 mA
Напряжение полевого питания	DC 24 V (-25 … +30 %); через силовые контакты (подача через ножевой контакт; передача через пружинный контакт)
Потребление от полевого питания (модуль без внешней нагрузки)	30 mA
Изоляция	500 В система/питание
Для применения в функциях безопасности (без взаимных помех)	Да

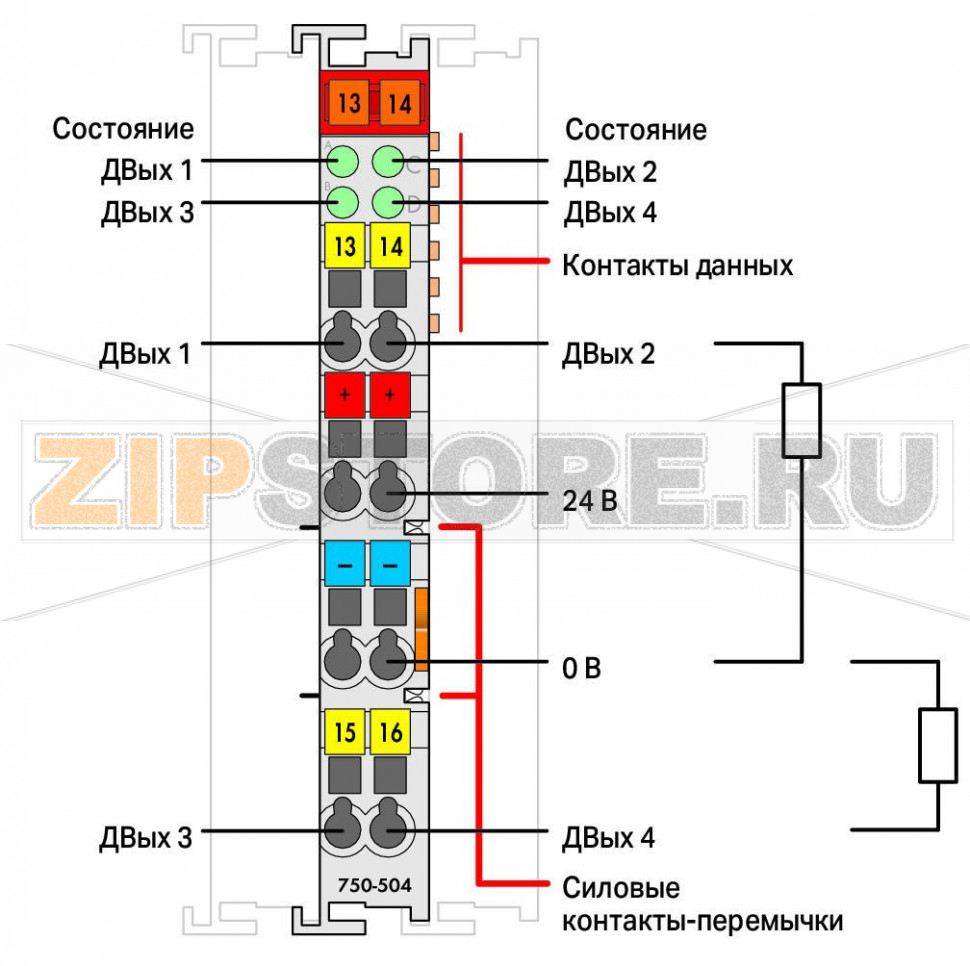

Индикация	LED (A–D) зелёные: состояние DO 1 … DO 4
Количество входящих силовых перемычечных контактов	2
Количество исходящих силовых перемычечных контактов	2
Токовая нагрузочная способность силовых перемычечных контактов	10 A

Данные соединения

Технология подключения: входы/выходы	8 x CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Расстояние от верхней кромки DIN-рейки 35	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	Светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,399 MJ
Масса	48,4 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	Горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	Согласно EN 61000-6-2, морские применения
ЭМС — излучение помех	Согласно EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	По IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454870454
Код ТН ВЭД	85371098990

Модуль WAGO 750-504/000-800 — это четырёхканальный дискретный выход для систем распределённого ввода-вывода, предназначенный для надёжного управления исполнительными механизмами в промышленной и зданийной автоматизации. Он интегрируется в систему без сложных настроек, поддерживает подключение двух- и трёхпроводных актуаторов, а благодаря пружинной технологии CAGE CLAMP обеспечивает быстрое и устойчивое во времени соединение без обслуживания. Коммутация по верхнему плечу повышает совместимость с типовыми нагрузками, а светодиодная индикация по каждому каналу упрощает диагностику на месте.

Модуль ориентирован на работу в шкафах управления, где важны помехоустойчивость и гальваническая изоляция полевой и системной частей. Силовые перемычечные контакты позволяют сквозную подачу питания на соседние модули, что упрощает построение линий и уменьшает количество внешних клемм. При необходимости расширения числа подключаемых устройств можно применять модуль распределения потенциала той же серии.

Основные области применения WAGO 750-504/000-800: управление клапанами и пускателями, включение сигнальных ламп и светосигнализации, коммутация реле и электромагнитов, а также любые задачи, где требуется надёжное включение/выключение нагрузок постоянного тока от контроллера. Модуль проектировался с учётом требований к электромагнитной совместимости, что важно для промышленной среды и транспортных/морских установок.

Причины поломок

К типовым причинам выхода из строя относятся длительная перегрузка по току или частые короткие замыкания на выходах, перенапряжения и импульсные помехи в сети питания, неправильная полярность или ошибки в разводке нулевого провода. Существенно повышают риски отсутствие демпфирующих цепочек на индуктивных нагрузках, а также агрессивные газы, пыль и конденсация, вызывающие коррозию и токопроводящие отложения. Возможны повреждения из‑за механических воздействий, неправильного извлечения/установки под нагрузкой, электростатических разрядов и плохого контакта в клеммах при нарушении правил монтажа.

Как понять, что запчасть вышла из строя

О неисправности WAGO 750-504/000-800 могут сигнализировать такие признаки: канал не переключается по команде контроллера или, наоборот, остаётся постоянно включённым; соответствующий светодиод не изменяет состояние либо горит нестабильно; на клеммах отсутствует напряжение при наличии команды и исправной нагрузке; модуль заметно нагревается, наблюдаются ложные срабатывания защиты при нормальном токе. Косвенными признаками служат сообщения диагностики на стороне контроллера/узла связи. Для проверки следует измерить напряжение и ток мультиметром на каждом канале, поочерёдно отключить нагрузки, убедиться в наличии и качестве питания полевого уровня, а также исключить проблемные перемычки и клеммные соединения.

Рекомендации по уходу и эксплуатации

Соблюдайте корректную схему подключения и полярность, используйте рекомендованные типы проводников и корректную длину зачистки. Размещайте модуль в чистом и проветриваемом шкафу, поддерживайте расстояния для отвода тепла, периодически удаляйте пыль сухим воздухом. Для индуктивных нагрузок применяйте демпфирующие элементы (диоды, RC‑цепочки) во избежание перенапряжений. Разносите силовые и сигнальные линии, обеспечьте качественное заземление и экранирование при необходимости. Не допускайте превышения допустимой нагрузки на канал и суммарного тока через перемычечные контакты, контролируйте состояние клемм и целостность перемычек. В средах с агрессивными газами используйте соответствующую защиту шкафа и следите за климатом внутри. При необходимости подключения дополнительных исполнительных механизмов применяйте фирменные модули распределения потенциала. Регулярная профилактическая проверка индикации, затяжки проводников в клеммах CAGE CLAMP и параметров питания позволит заранее выявить деградацию и избежать незапланированных простоев.
