Нормы по IEC/EN 60664-1
| Номинальное напряжение (III / 3) | 630 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 32 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
| Технология соединения | CAGE CLAMP® |
| Способ приведения в действие | С использованием инструмента |
| Материал проводников | Медь |
| Одножильные проводники | 0,08 … 4 mm² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 4 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
| Число полюсов | 12 |
| Общее число точек соединения | 48 |
| Общее число потенциалов | 12 |
| Количество уровней | 1 |
| Тип проводки | Боковое подключение |
| Ширина | 158,5 mm / 6.24 inch |
| Высота над поверхностью монтажа | 23 mm / 0.906 inch |
| Длина | 33,5 mm / 1.319 inch |
| Ширина модуля | 12 mm / 0.472 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | Крепежный фланец |
| Маркировочный уровень | Боковая маркировка |
| Цвет | Серый |
| Пожарная нагрузка | 1,388 MJ |
| Вес | 84,3 g |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918639408 |
| Код ТН ВЭД | 85369010000 |

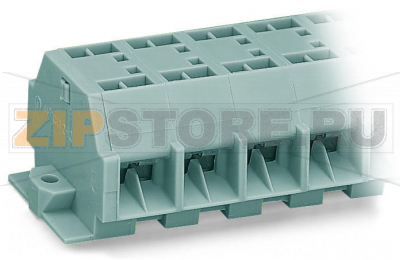

4‑проводная клеммная колодка WAGO 262‑212 — решение для надежного и быстрого подключения медных проводников в промышленной автоматизации, приборостроении и электрощитовом оборудовании. Конструкция без кнопок с пружинной технологией CAGE CLAMP обеспечивает стабильное контактное усилие без последующей протяжки, устойчивость к вибрациям и термоциклированию, а боковое подключение упрощает укладку жил в ограниченном пространстве. Крепежные фланцы позволяют жестко фиксировать колодку на панели или основании, снижая механическую нагрузку на контактные узлы при эксплуатации.
Колодка рассчитана на многократные операции монтажа/демонтажа, при этом пружинный зажим сохраняет характеристики в течение длительного срока службы. Отсутствие винтов исключает риск самооткручивания, а сам принцип фиксации проводника снижает требования к обслуживанию. WAGO 262‑212 удобно применять в распределительных клеммных панелях, клеммных рейках, модульных сборках машин и механизмов, где требуется компактное объединение четырех проводников на один потенциал с четкой маркировкой и доступом для инструментов.
Основные причины выхода из строя клеммной колодки связаны с нарушением правил подбора и монтажа. Наиболее типичные факторы: неправильное сечение проводника и перегрузка по току, приводящие к перегреву; некорректная подготовка жил (слишком короткая или длинная зачистка, повреждение проволочек), вызывающая неполный контакт; лужение многожильных проводников, приводящее к «ползучести» припоя и ослаблению зажима; применение алюминиевых жил и контактная коррозия; попадание влаги, пыли и агрессивных паров; чрезмерное усилие или неверный инструмент при открытии пружины, деформирующее контакт; плохое крепление по фланцам, из-за чего вибрация передается на контактную зону; эксплуатация вне допустимых температурных условий и недостаточная вентиляция, ускоряющие старение полимеров.
О неисправности могут свидетельствовать нагрев и обесцвечивание пластика, запах перегрева, следы оплавления или копоти у вводов проводников, искрение и потрескивание под нагрузкой, нестабильная работа подключенных цепей (падения напряжения, ложные срабатывания). Тревожные признаки — ослабленное удержание: проводник выходит без ощутимого усилия или, наоборот, не вводится из‑за деформации зажима. Визуально возможны трещины корпуса, сколы в зоне фланцев, люфт модуля. Диагностически показательны повышенное переходное сопротивление и существенное падение напряжения на клемме при токовой нагрузке.
Для надежной работы используйте только медные проводники требуемого класса и сечения. Выполняйте аккуратную зачистку изоляции по рекомендованной длине, избегая повреждения жил; многожильные провода не лудите, при необходимости применяйте втулочные наконечники подходящего размера. Открывайте пружину лишь рекомендованным инструментом, не используйте неподходящие предметы. Укладывайте проводники без излишнего натяжения, соблюдайте радиусы изгиба, разгружайте контакт от механических усилий. Обеспечивайте надежное крепление колодки по фланцам на ровной поверхности. Периодически проводите визуальный осмотр, очищайте от пыли, контролируйте отсутствие признаков перегрева; протяжка не требуется, но проверка удержания жилы полезна в рамках регламента ТО. Избегайте попадания влаги и агрессивных сред, соблюдайте требования по категории перенапряжения и степени загрязнения. Корректная маркировка цепей снижает риск ошибок при обслуживании и продлевает срок службы узла.
| Производитель | Wago |
| Заказ кратно | 25 |
| Минимальный заказ | 25 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 4-проводная клеммная колодка; 12-пол.; без кнопок; с крепежными фланцами; для винтового или аналогичных типов крепления; Крепежное отверстие 3,2 мм O; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 262-212.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена 4-проводная клеммная колодка; 12-пол.; без кнопок; с крепежными фланцами; для винтового или аналогичных типов крепления; Крепежное отверстие 3,2 мм O; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 262-212 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
