4-проводная клеммная колодка с монтажными штифтами; 2-пол.; без заземляющего контакта; для винта и гайки o 3 мм; с 2 выводами; 4 mm; 4,00 mm; черные Wago 862-552

Name: 4-проводная клеммная колодка с монтажными штифтами; 2-пол.; без заземляющего контакта; для винта и гайки o 3 мм; с 2 выводами; 4 mm; 4,00 mm; черные Wago 862-552
Brand: Wago
SKU: 862-552

Каталожный номер 862-552

4-проводная клеммная колодка с монтажными штифтами; 2-пол.; без заземляющего контакта; для винта и гайки o 3 мм; с 2 выводами; 4 mm; 4,00 mm; черные Wago 862-552

Розничная цена

1.85 $ с НДС

array(34) { ["id"]=> string(6) "165357" ["product_id"]=> string(6) "228036" ["id_1c"]=> NULL ["sku"]=> string(7) "862-552" ["sort"]=> string(1) "1" ["name"]=> string(7) "862-552" ["image_id"]=> NULL ["price"]=> float(176) ["primary_price"]=> string(8) "1.852576" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(176) ["unconverted_price"]=> float(1.85) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(176) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(3) { [149304]=> string(12) "Клемма" [150441]=> string(31) "Клеммная колодка" [43505]=> string(14) "Колодка" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1198 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 176 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

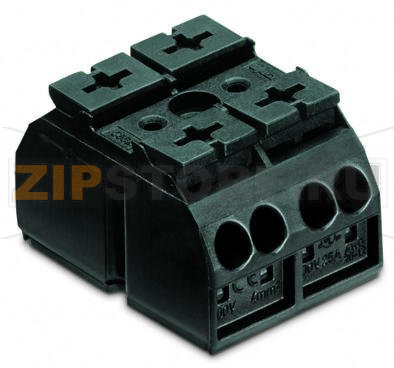

WAGO 862-552 — это 4-проводная клеммная колодка с монтажными штифтами, предназначенная для надежного соединения медных проводников в электрических цепях. Изделие имеет 2 полюса, 8 точек подключения и рассчитано на боковое подключение проводов.

Клеммная колодка выполнена без заземляющего контакта, предназначена для монтажа винтом и гайкой диаметром 3 мм. Используется технология подключения Push-in CAGE CLAMP®, позволяющая подключать проводники с помощью рабочего инструмента или кнопочного механизма.

Назначение

Клеммная колодка WAGO 862-552 применяется для электрического соединения проводников в оборудовании, распределительных узлах, шкафах управления, промышленных установках и других электротехнических устройствах, где требуется компактное и надежное подключение двух электрических потенциалов.

Изделие подходит для работы с медными одножильными, многожильными и тонкими многожильными проводниками, в том числе с проводниками с изолированными наконечниками.

Синонимы и возможные названия

клеммная колодка WAGO 862-552;
4-проводная клемма WAGO;
2-полюсная клеммная колодка;
клемма Push-in CAGE CLAMP;
клеммник для медных проводников;
соединительная клемма WAGO;
клеммная колодка без заземляющего контакта;
черная клеммная колодка 2P;
клеммный блок WAGO 862 серии.

Основные характеристики

Параметр	Значение
Производитель	WAGO
Каталожный номер	862-552
Тип изделия	4-проводная клеммная колодка с монтажными штифтами
Количество полюсов	2
Заземляющий контакт	Отсутствует
Тип монтажа	Винтовой
Крепление	Для винта и гайки Ø 3 мм
Цвет	Черный
Шаг контактов	12 мм

Электрические данные

Параметр	Значение
Стандарт расчета	IEC/EN 60664-1
Номинальное напряжение	500 В
Номинальное импульсное напряжение	6 кВ
Номинальный ток	32 А
Категория перенапряжения / степень загрязнения	III / 3

Данные подключения

Параметр	Значение
Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Рабочий инструмент, кнопка
Материал подключаемых проводников	Медь
Сечение одножильных проводников	0,5–4 мм² / 20–12 AWG
Одножильные проводники, подключаемые напрямую	0,75–4 мм² / 18–12 AWG
Многожильные проводники	0,5–4 мм² / 20–12 AWG
Тонкие многожильные проводники	0,5–4 мм² / 20–12 AWG
Многожильные проводники с изолированным наконечником	0,5–2,5 мм² / 20–12 AWG
Минимальное сечение многожильного проводника с изолированным наконечником при подключении вставкой	0,75 мм² / 18 AWG
Длина снятия изоляции	10–11 мм
Общее число точек соединения	8
Общее число потенциалов	2
Тип проводки	Боковое подключение
Примечание по сечению проводника	В зависимости от характеристик проводника возможно подключение проводника меньшего сечения через push-in-зажим.

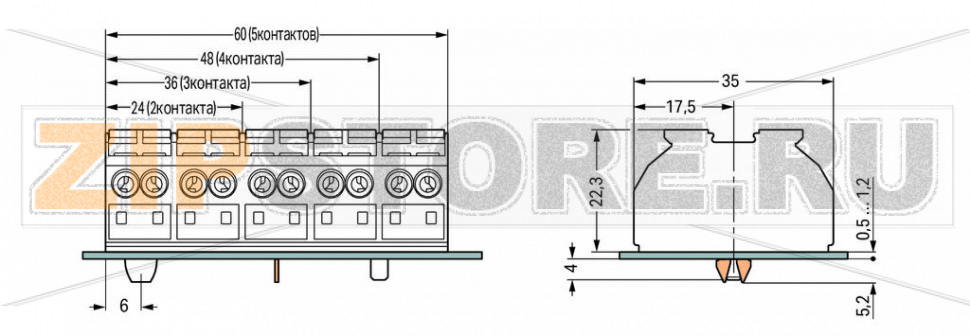

Геометрические данные

Параметр	Значение
Шаг контактов	12 мм / 0.472 inch
Ширина	24 мм / 0.945 inch
Высота от поверхности	22,3 мм / 0.878 inch
Длина	35 мм / 1.378 inch

Механические данные

Параметр	Значение
Тип монтажа	Винтовой
Маркировка	Без маркировки

Материалы

Параметр	Значение
Цвет корпуса	Черный
Изоляционный материал	Полиамид PA66
Класс воспламеняемости по UL 94	V0
Пожарная нагрузка	0,262 МДж
Вес	13,8 г

Коммерческие данные

Параметр	Значение
Тип упаковки	Пакет
Страна происхождения	Германия
GTIN	4044918509145
Таможенный код	85369010000

Как понять, что клеммная колодка вышла из строя и требуется замена

Клеммная колодка относится к пассивным электротехническим компонентам, но при перегрузке, неправильном монтаже, ослаблении контакта или механическом повреждении может потребоваться ее замена.

появился нагрев корпуса или проводников в зоне подключения;
на корпусе видны следы оплавления, потемнения, деформации или трещины;
проводник плохо фиксируется в зажиме или выпадает при легком натяжении;
наблюдается нестабильный контакт, периодическое пропадание питания или сбои в работе цепи;
видны следы искрения, нагара или окисления в контактной зоне;
повреждена кнопка, пружинный зажим или корпус клеммы;
после подключения ощущается люфт, которого не должно быть при исправном зажиме;
клемма использовалась с током, напряжением или сечением проводника выше допустимых значений;
клеммная колодка подвергалась воздействию влаги, агрессивной среды или перегрева.

При обнаружении повреждений, следов перегрева или ненадежной фиксации проводника клеммную колодку рекомендуется заменить. Повторное использование поврежденного изделия может привести к росту переходного сопротивления, нагреву контакта и отказу электрической цепи.

Уход и эксплуатация

Перед обслуживанием необходимо отключить питание цепи.
Периодически проверяйте состояние корпуса, проводников и зоны подключения.
Не допускайте превышения номинального тока 32 А и напряжения 500 В.
Используйте только медные проводники допустимого сечения.
Соблюдайте длину снятия изоляции 10–11 мм.
Не подключайте поврежденные, окисленные или загрязненные проводники.
Не допускайте попадания влаги, пыли, масла и агрессивных веществ в контактную зону.
Не применяйте чрезмерное усилие при нажатии на кнопку или работе с инструментом.
При обнаружении перегрева, оплавления или ослабления фиксации замените изделие.
Очистку выполняйте сухой мягкой щеткой или сжатым воздухом без агрессивных растворителей.
