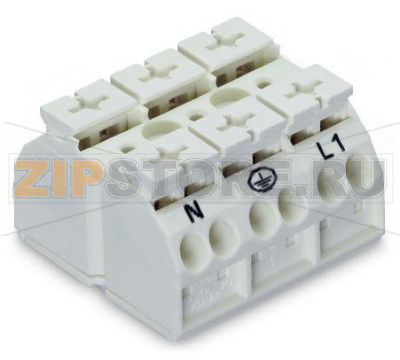

4-проводная клеммная колодка с монтажными штифтами; 3-пол.; N-PE-L1; без заземляющего контакта; 4 mm; 4,00 mm; белые Wago 862-2693

Каталожный номер 862-2693
Розничная цена
1.91 $ с НДС ≈ 182 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электрические данные

Согласно IEC/EN 60664-1

Номинальное напряжение (III / 3) 500 V
Номинальное импульсное напряжение (III / 3) 6 kV
Номинальный ток 32 A
Сноска (номинальные значения) (III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения Push-in CAGE CLAMP®
Способ приведения в действие Инструмент
Кнопка
Материал подключаемых проводников Медь
Размеры однопроволочных проводников 0,5 … 4 мм² / 20 … 12 AWG
Однопроволочные, прямое подключение (push-in) 0,75 … 4 мм² / 18 … 12 AWG
Многопроволочные 0,5 … 4 мм² / 20 … 12 AWG
Тонкие многопроволочные 0,5 … 4 мм² / 20 … 12 AWG
Многопроволочные с изолированным наконечником 0,5 … 2,5 мм² / 20 … 12 AWG
Мин. сечение для push-in (многопров., с изолир. наконечником) 0,75 мм² / 18 AWG
Длина зачистки 10 … 11 мм / 0.39 … 0.43 inch
Число полюсов 3
Общее число точек соединения 12
Общее число потенциалов 3
Тип проводки Боковое подключение
Примечание (сечение проводника) В зависимости от характеристик проводника возможно введение проводника меньшего сечения методом push-in.

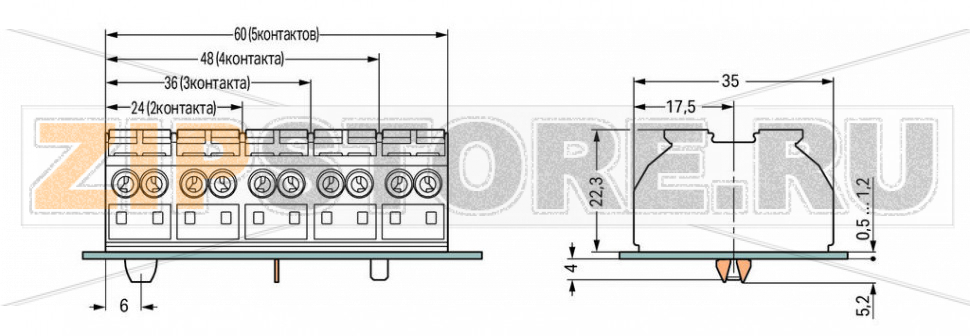

Геометрические данные

Шаг контактов 12 мм / 0.472 inch
Ширина 36 мм / 1.417 inch
Высота над поверхностью 22,3 мм / 0.878 inch
Длина 35 мм / 1.378 inch

Механические данные

Тип монтажа Защёлкивающаяся монтажная лапка (Snap-in)
Маркировка N-?-L1

Материалы

Цвет белый
Изоляционный материал Полиамид (PA66)
Класс горючести по UL 94 V0
Пожарная нагрузка 0,394 МДж
Масса 20,7 г

Коммерческие данные

Тип упаковки пакет
Страна происхождения Германия (DE)
GTIN 4044918510325
Код ТН ВЭД 85369010000

WAGO 862-2693 — 4‑проводная клеммная колодка с монтажными штифтами для быстрого подключения медных проводников в осветительных приборах и компактных распределительных узлах. Конструкция на три потенциала (N–PE–L1) обеспечивает аккуратную группировку цепей и удобную разводку, а пружинная технология Push‑in CAGE CLAMP позволяет выполнять подключение без утомительного обслуживания и без крутящего момента. Боковое подключение облегчает монтаж в ограниченном пространстве, а белый корпус эстетически сочетается с корпусами светильников.

Колодка рассчитана на многократные циклы подключения/отключения, включая работу с однопроволочными и многопроволочными жилами, в том числе с наконечниками. Кнопка и возможность работы инструментом упрощают демонтаж проводника, а защёлкивающиеся монтажные лапки обеспечивают быструю фиксацию на основании прибора. Решение подходит для светильников, потолочных розеток, шкафной автоматики, подвесных систем, мебельной подсветки и других применений, где требуется компактная и надежная коммутация на трех потенциалах.

Причины возможных неисправностей

  • Перегрев вследствие превышения допустимой нагрузки или применения проводников неподходящего сечения.
  • Повышенное переходное сопротивление из‑за неполной зачистки, перекоса жил или загрязнений в контактной зоне.
  • Использование алюминиевых проводников или смешанных металлов, вызывающее ослабление контакта и коррозию.
  • Механические повреждения при монтаже: ударные нагрузки, деформация корпуса, повреждение лапки фиксации.
  • Воздействие влаги, агрессивных сред, пыли и строительного мусора, попадающих в зажим и механизм кнопки.
  • Старение материала при длительной работе при повышенной температуре или под воздействием УФ‑излучения.

Как понять, что запчасть вышла из строя

  • Локальный нагрев, потемнение или запах перегрева в области одного из зажимов.
  • Следы оплавления, растрескивание корпуса, изменение цвета изоляции вокруг клеммы.
  • Плохая фиксация проводника: провод легко вытягивается, пружина не удерживает жилу.
  • Искрение, потрескивание под нагрузкой, мерцание подключенной нагрузки.
  • Аномальное падение напряжения на соединении, выявляемое измерением мультиметром под нагрузкой.
  • Неисправная кнопка/механизм: залипание, отсутствие хода, невозможность открыть зажим инструментом.

Рекомендации по эксплуатации и уходу

  • Использовать только медные проводники, выдерживая рекомендуемую длину зачистки и корректную геометрию жил.
  • Подбирать сечение проводников по рабочим токам и условиям эксплуатации; избегать совместного зажима проводников сильно разнящегося сечения в одном гнезде.
  • Перед вставкой удалять загрязнения и пыль; не применять смазки и агрессивные растворители для очистки — достаточно сухой мягкой щётки или воздуха низкого давления.
  • После монтажа выполнять контрольное выдёргивание каждого проводника и визуальный осмотр на правильную посадку.
  • Размещать колодку в защищенном от влаги и прямого УФ‑излучения месте; обеспечивать достаточный тепловой отвод.
  • Периодически (например, при регламентных работах) проводить профилактический осмотр: проверка нагрева под нагрузкой, состояния корпуса и удержания жил.
  • Любые операции выполнять при снятом напряжении; при выявлении следов перегрева или повреждения заменять изделие целиком.

WAGO 862-2693 обеспечивает стабильный контакт и сокращает время монтажа в типовых задачах светотехники и распределения питания. Соблюдение правил подключения и условий эксплуатации позволяет значительно увеличить срок службы узла и поддерживать безопасную работу оборудования.

Характеристики

Производитель Wago
Тип запчасти Клемма Клеммная колодка Колодка
Заказ кратно 250
Минимальный заказ 250
Вес 0 кг
