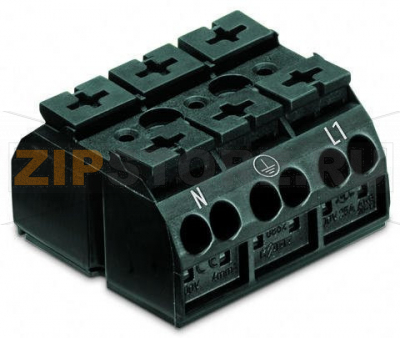

4-проводная клеммная колодка с монтажными штифтами; 3-пол.; N-PE-L1; с заземляющим контактом; 4 mm; 4,00 mm; черные Wago 862-8593

Name: 4-проводная клеммная колодка с монтажными штифтами; 3-пол.; N-PE-L1; с заземляющим контактом; 4 mm; 4,00 mm; черные Wago 862-8593
Brand: Wago
SKU: 862-8593

Каталожный номер 862-8593

4-проводная клеммная колодка с монтажными штифтами; 3-пол.; N-PE-L1; с заземляющим контактом; 4 mm; 4,00 mm; черные Wago 862-8593 - 4-проводная клеммная колодка с монтажными штифтами; 3-пол.; N-PE-L1; с заземляющим контактом; 4 mm; 4,00 mm; черные Wago 862-8593

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "165369" ["product_id"]=> string(6) "228048" ["id_1c"]=> NULL ["sku"]=> string(8) "862-8593" ["sort"]=> string(1) "1" ["name"]=> string(8) "862-8593" ["image_id"]=> NULL ["price"]=> float(197) ["primary_price"]=> string(8) "2.073622" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(197) ["unconverted_price"]=> float(2.07) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(197) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "250" ["min_zakaz"]=> string(3) "250" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 197 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (номинальные параметры)	(III/3) — Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ приведения в действие	Инструмент; Кнопка
Материал подключаемых проводников	Медь
Одножильные проводники	0,5 … 4 мм² / 20 … 12 AWG
Одножильные, подключаемые напрямую	0,75 … 4 мм² / 18 … 12 AWG
Многожильные проводники	0,5 … 4 мм² / 20 … 12 AWG
Тонкие многожильные проводники	0,5 … 4 мм² / 20 … 12 AWG
Многожильные с изолированным наконечником	0,5 … 2,5 мм² / 20 … 12 AWG
Мин. многожильные с изолированным наконечником, вставное подключение	0,75 мм² / 18 AWG
Длина снятия изоляции	10 … 11 мм / 0.39 … 0.43 inch
Число полюсов	3
Общее число точек соединения	12
Общее число потенциалов	3
Тип проводки	С боковым подключением
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника, проводник меньшего сечения также может быть подключен вставным способом.

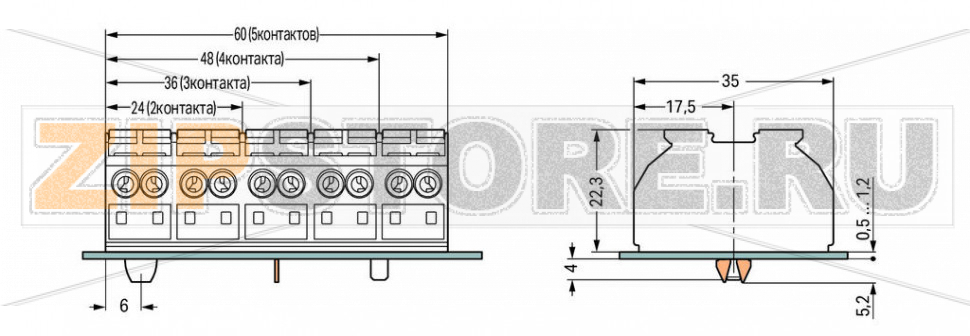

Геометрические данные

Шаг контактов	12 мм / 0.472 inch
Ширина	36 мм / 1.417 inch
Высота от поверхности	22,3 мм / 0.878 inch
Длина	35 мм / 1.378 inch

Механические данные

Тип монтажа	Лапка защёлкивающегося монтажа (snap-in)
Маркировка	N–PE–L1

Материалы

Цвет	чёрный
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V-0
Пожарная нагрузка	0,388 MJ
Вес	21,2 г

Коммерческие данные

Тип упаковки	пакет
Страна происхождения	Германия
GTIN	4044918510509
Код ТН ВЭД	85369010000

4‑проводная клеммная колодка Wago 862‑8593 предназначена для быстрого и надежного распределения проводников по трем потенциалам N–PE–L1 внутри светотехнических приборов, блоков управления и другого электрооборудования. Конструкция с защёлкивающимся монтажным элементом и боковым вводом проводников позволяет удобно устанавливать изделие в корпус, обеспечивая аккуратную прокладку и доступ к зажимам. Применение пружинной технологии Push‑in CAGE CLAMP обеспечивает стабильный контакт без регулярного подтягивания и сокращает время монтажа в серийном производстве и сервисе.

Клеммная колодка Wago 862‑8593 рассчитана на работу с медными одножильными и многожильными проводниками, включая тонкие многопроволочные с наконечниками. Ввод может выполняться напрямую при соблюдении правильной подготовки жилы: ровная зачистка без «заусенцев» и изломов, использование подходящих наконечников для гибких проводов. Размыкание выполняется штатной кнопкой при помощи инструмента — это упрощает повторное обслуживание и минимизирует риск повреждения контакта.

Типовые области применения: светильники и драйверы, распределительные коробки, бытовая техника, модули автоматизации зданий, приборостроение. Разметка N–PE–L1 помогает снизить вероятность ошибок, а пружинная система удержания компенсирует вибрации и тепловые расширения, поддерживая стабильное контактное давление на протяжении всего срока службы.

Основные причины поломок: перегрев из‑за превышения допустимой нагрузки или неверного подбора сечения; ослабление контакта при неправильной зачистке или наклоне жилы при вводе; применение неподходящих или неопрессованных наконечников; загрязнение и коррозия при эксплуатации во влажной или агрессивной среде; механические повреждения корпуса или монтажной лапки при установке; использование немедных проводников; частые циклы переподключения с нарушением процедуры. Длительная работа при повышенной температуре или воздействие УФ также ускоряют старение пластика.

Признаки неисправности: локальный нагрев или запах гари в зоне подключения, потемнение или оплавление изоляции, люфт или самопроизвольное выпадение жилы, обрыв или «плавающий» контакт, изменение цвета корпуса, трещины, следы окисления на токоведущих частях, повышенное переходное сопротивление (определяется измерением), повреждение защёлки или потеря фиксации клеммы в посадочном месте.

Рекомендации по уходу и эксплуатации: перед обслуживанием обязательно обесточивать цепь; соблюдать полярность N–PE–L1 и требования к подготовке проводников; использовать качественные наконечники для гибких жил и чистый калиброванный инструмент; выполнять ввод проводника строго по оси, не допуская изгиба у кромки зажима; периодически проводить визуальный осмотр и тест «на удержание» лёгким подтягиванием жилы; при признаках нагрева или потемнения — демонтировать и заменить изделие; содержать клемму и прилегающую область в чистоте и сухости, удалять пыль мягкой щёткой или сжатым воздухом, не применять агрессивные растворители; обеспечивать разгрузку по натяжению проводов вне клеммы и защищать узел от вибраций; хранить в сухих помещениях, избегая длительного воздействия прямых солнечных лучей.

При необходимости замены рекомендуется использовать оригинальную Wago 862‑8593 или совместимую позицию из той же серии с аналогичной посадкой и количеством подключений, чтобы сохранить требования по безопасности и надежности узла.
