Классы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 18 A |
| Номинальный ток (2) | 24 A |
| Обозначение (классы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 15 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 15 A |
Сертификация по CSA
| Номинальное напряжение CSA (Use Group B) | 600 V |
| Номинальный ток CSA (Use Group B) | 15 A |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 15 A |
Данные для взрывозащищённого исполнения
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 17 A |
| Номинальный ток (Ex e II) с перемычкой | 16 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Способ приведения в действие | Нажимной (push-in); инструмент для открывания пружины |
| Материал проводника | Медь |
| Номинальное поперечное сечение | 1,5 mm² |
| Одножильные проводники | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Одножильные, ввод без инструмента | 0,75 … 2,5 mm² / 18 … 14 AWG |
| Тонкие многожильные проводники | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Многожильные с изолированным наконечником | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Мин. многожильные с изолированным наконечником, ввод без инструмента | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Длина зачистки | 9 … 11 mm / 0.35 … 0.43 inch |
| Общее число точек соединения | 4 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение проводника) | В зависимости от характеристик проводника, проводник меньшего сечения также может быть вставлен методом push-in. |
| Число гнёзд для перемычек | 2 |

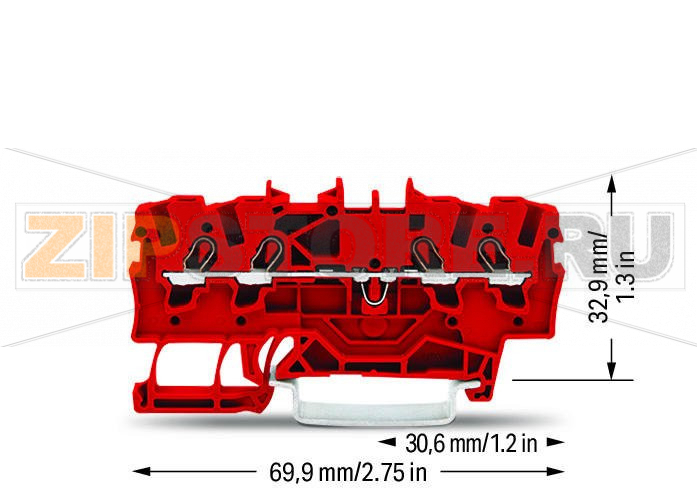

| Ширина | 4,2 mm / 0.165 inch |
| Высота от верхнего края DIN-рейки | 32,9 mm / 1.295 inch |
| Длина | 69,9 mm / 2.752 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная и боковая маркировка |
| Цвет | Красный |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,104 MJ |
| Вес | 5,2 g |
| Группа изделий | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна происхождения | Германия (DE) |
| GTIN | 4045454537418 |
| Код ТН ВЭД | 85369010000 |

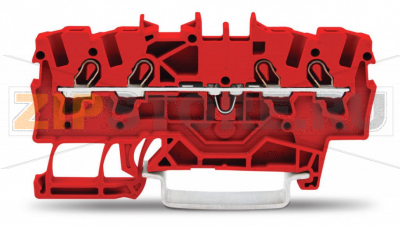

Четырёхпроводные проходные клеммы WAGO 2001-1403 предназначены для компактного и надёжного распределения цепей в шкафах управления и на объектах автоматизации. Клеммы устанавливаются на DIN‑рейку 35×15 и 35×7,5, поддерживают центральную и боковую маркировку для наглядной идентификации цепей и используют технологию Push‑in CAGE CLAMP®, обеспечивающую стабильный контакт и быстрое подключение проводников без инструмента (для соответствующих типов проводников).
Конструкция с фронтальным подключением упрощает монтаж в тесных шкафах и ускоряет обслуживание. Два гнезда под перемычки позволяют гибко организовывать распределение потенциалов и группировку цепей, а красный цвет корпуса помогает визуально выделять цепи определённого назначения. Применение полиамида PA66 обеспечивает механическую прочность и стабильность геометрии при нагреве и вибрациях. Соответствие международным стандартам IEC/EN, а также наличие сертификации UL/CSA расширяет области применения, включая машиностроение, здания и инфраструктуру. Допустимость использования в исполнениях Ex e II делает клемму уместной в задачах, где требуется повышенная надёжность соединений.
Типичные причины отказов клеммных соединений связаны с нарушением правил монтажа и эксплуатации. Среди них: перегрузка по току и локальный перегрев из‑за недостаточного качества контакта; использование неподходящего сечения или типа проводника; неполная вставка жилы или деформация наконечника; механические повреждения корпуса и защёлки при монтаже на рейку; усталость пружинного контакта при частых циклах подключений; воздействие агрессивных сред и коррозия; вибрации и термоциклирование, приводящие к росту переходного сопротивления; применение неоригинальных или неправильно подобранных перемычек с последующим перегревом перемычечных зон.
Определить неисправность можно по ряду признаков: потемнение или оплавление изоляции, запах перегрева, видимые трещины и сколы корпуса, ослабленная фиксация проводника (провод легко выдёргивается), появление искрения или нагрева при рабочем токе, следы коррозии на токоведущих частях, нетипичное падение напряжения и рост переходного сопротивления на клемме при контрольных измерениях. На стадии профилактики полезны тепловизионные проверки в нагрузке и периодический контроль затяжки кабельной оснастки вне клеммы, чтобы исключить механическую нагрузку на контакт.
Рекомендации по уходу и эксплуатации: подбирать сечение и тип проводника в соответствии с паспортными требованиями, соблюдать длину зачистки, использовать наконечники, рекомендованные производителем, и не лудить жилы; при push‑in вводе проверять правильность посадки лёгким вытягивающим усилием; применять фирменные перемычки и распределять ток между точками с учётом проектной схемы; поддерживать чистоту шкафа, удалять пыль сухой щёткой или сжатым воздухом; избегать натяжения кабелей и чрезмерных изгибов у ввода; обеспечивать достаточную вентиляцию ряда клемм; в средах с повышенной агрессивностью защищать установку оболочками и соблюдать требования Ex e II. Регулярная визуальная и электрическая диагностика помогает заранее обнаружить деградацию контакта и продлить срок службы клемм WAGO 2001‑1403.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 69.9 мм |
| Ширина | 4.2 м |
