Номинальные характеристики по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 18 A |
| Номинальный ток (2) | 24 A |
| Примечание (категории) | Категория перенапряжения III / Степень загрязнения 3 |
Одобрения по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 15 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 15 A |
Одобрения по CSA
| Номинальное напряжение CSA (Use Group B) | 600 V |
| Номинальный ток CSA (Use Group B) | 15 A |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 15 A |
Сведения по Ex
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 17 A |
| Номинальный ток (Ex e II) с перемычкой | 16 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип срабатывания / Инструмент | Вставка (push-in) / отвертка |
| Материал проводника | Медь |
| Номинальное поперечное сечение | 1,5 мм² |
| Сечение однопроволочных проводников | 0,25 … 2,5 мм² / 22 … 14 AWG |
| Однопроволочные, прямое подключение | 0,75 … 2,5 мм² / 18 … 14 AWG |
| Гибкие многопроволочные | 0,25 … 2,5 мм² / 22 … 14 AWG |
| Многопроволочные с изолированным наконечником | 0,75 … 1,5 мм² / 18 … 16 AWG |
| Мин. сечение для вставки (многопров., с наконечником) | 0,75 … 1,5 мм² / 18 … 16 AWG |
| Длина снятия изоляции | 9 … 11 мм / 0.35 … 0.43 inch |

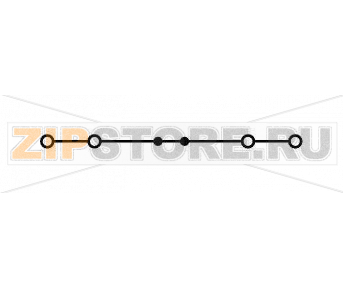

| Общее число точек соединения | 4 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение) | В зависимости от характеристик проводника возможно подключение меньшего сечения посредством push-in. |
| Количество пазов под перемычки | 2 |

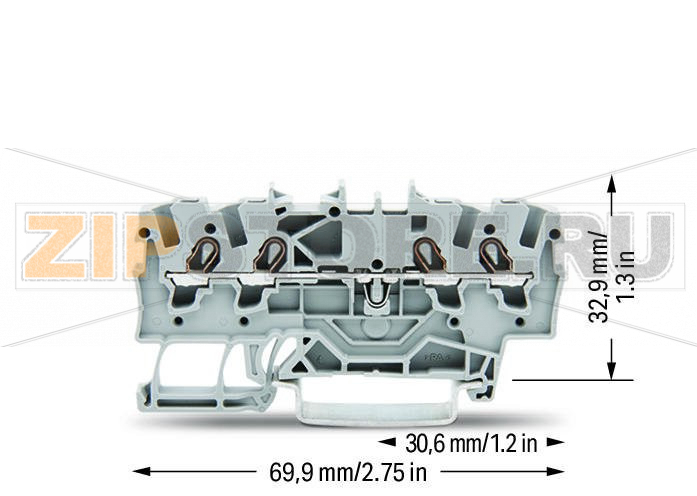

| Ширина | 4,2 мм / 0.165 inch |
| Высота от верхнего края DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 69,9 мм / 2.752 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная и боковая маркировка |
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Вес | 5,9 g |
| Группа продукции | 22 (TOPJOB S) |
| Тип упаковки | Коробка (BOX) |
| Страна происхождения | DE (Германия) |
| GTIN | 4017332998666 |
| Таможенный код (HS/ТН ВЭД) | 85369010000 |

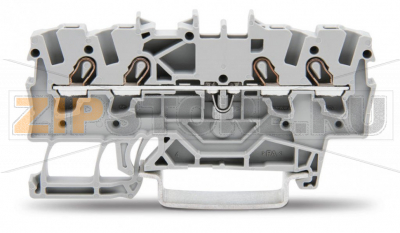

4‑проводная проходная клемма WAGO 2001‑1401 предназначена для надежного и быстрого подключения проводников в шкафах управления, распределительных щитах и промышленном оборудовании. Конструкция на базе пружинной технологии Push‑in CAGE CLAMP обеспечивает фиксированное контактное давление без сервисной подтяжки, стабильное электрическое соединение и устойчивость к вибрациям. Клемма совместима с DIN‑рейками стандартов 35×7,5 и 35×15, поддерживает центральную и боковую маркировку, а также применение фирменных перемычек для распределения потенциала. Допускается использование в исполнениях повышенной надежности Ex e II при соблюдении правил монтажа.
WAGO 2001‑1401 удобна при модернизации и серийной сборке: фронтальный ввод проводника упрощает компоновку на рейке, а возможность прямой вставки жестких жил сокращает время подключения. Система маркировки облегчает трассировку, а два паза под перемычки дают гибкость при объединении клемм по схеме. Корпус из негорючего полиамида устойчив к механическим воздействиям и промышленным средам, при этом клемма рассчитана на длительную эксплуатацию без обслуживания контактного узла.
Соблюдение этих правил обеспечит длительную и безопасную работу клеммной сборки на базе WAGO 2001‑1401, снизит вероятность аварийных простоев и упростит сервисное обслуживание.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 69.9 мм |
| Ширина | 4.2 м |
