Электрические данные
Параметры по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 32 A |
| Примечание (номиналы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 20 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 20 A |
Сертификация по CSA
| Номинальное напряжение CSA (Use Group B) | 600 V |
| Номинальный ток CSA (Use Group B) | 20 A |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 20 A |
Данные для взрывоопасных зон
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 22 A |
| Номинальный ток (Ex e II) с перемычкой | 20 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип срабатывания |
Нажимной Инструмент |
| Материал подключаемых проводников | Медь |
| Номинальное поперечное сечение | 2,5 мм² |
| Размеры одножильных проводников | 0,25 … 4 мм² / 22 … 12 AWG |
| Одножильные, подключение прямой вставкой | 0,75 … 4 мм² / 18 … 12 AWG |
| Гибкие многожильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Гибкие с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. с изолированным наконечником (вставкой) | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 мм / 0.39 … 0.47 inch |
| Общее число точек соединения | 4 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение) | В зависимости от характеристик проводника возможно подключение методом вставки проводника меньшего сечения. |
| Количество пазов для перемычек | 2 |
Геометрические данные
| Ширина | 5,2 мм / 0.205 inch |
| Высота от верхнего края DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 69,9 мм / 2.752 inch |
Механические данные
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная/боковая маркировка |
Материалы
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,153 MJ |
| Вес | 7,6 g |
Коммерческие данные
| Группа изделий | 22 (TOPJOB S) |
| Тип упаковки | Коробка |
| Страна происхождения | DE (Германия) |
| GTIN | 4017332999281 |
| Код ТН ВЭД | 85369010000 |

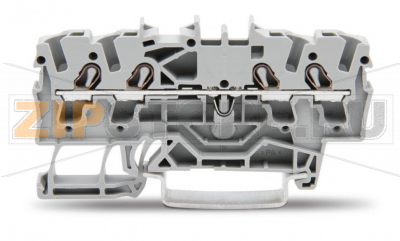

WAGO 2002-1401 — компактное решение для распределения одного потенциала на четыре проводника с быстрым подключением Push-in CAGE CLAMP®. Конструкция обеспечивает устойчивый контакт без обслуживания, а также удобную маркировку. Клемма подходит для монтажа на стандартные DIN-рейки и допускается к применению в установках с повышенной безопасностью Ex e II при соблюдении требований соответствующих стандартов и правил монтажа.
Области применения включают шкафы управления, распределительные щиты, машиностроение, инфраструктурные и энергетические объекты. Надежная пружинная технология сохраняет контактное усилие при вибрациях и термоциклировании, снижая риск самоослабления соединения. Фронтальное подключение упрощает укладку жил и обслуживание, а два паза для перемычек позволяют гибко формировать группы и тяговые цепи.
Типичные причины отказов
Как понять, что клемма вышла из строя
Рекомендации по эксплуатации и уходу
Соблюдение указанных рекомендаций обеспечивает стабильную работу WAGO 2002-1401 на всем сроке службы, снижает риск перегрева и отказов, а также облегчает диагностику и обслуживание электротехнических установок.
