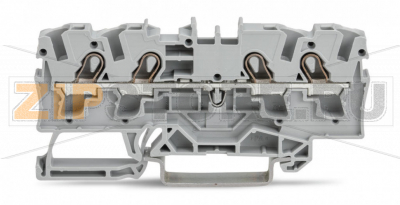

4-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1401

Name: 4-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1401
Brand: Wago
SKU: 2004-1401

Каталожный номер 2004-1401

4-проводные проходные клеммы; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; серые Wago 2004-1401

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "139924" ["product_id"]=> string(6) "202611" ["id_1c"]=> NULL ["sku"]=> string(9) "2004-1401" ["sort"]=> string(1) "1" ["name"]=> string(9) "2004-1401" ["image_id"]=> NULL ["price"]=> float(191) ["primary_price"]=> string(8) "2.010466" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(191) ["unconverted_price"]=> float(2) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(191) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(4) "2171" ["value":"shopDimensionValue":private]=> string(4) "78.7" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0787" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1152 (10) { ["id":"shopDimensionValue":private]=> string(4) "1867" ["value":"shopDimensionValue":private]=> string(3) "6.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "6.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 191 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	800 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальный ток	32 A
Номинальный ток (2)	41 A
Справка (номиналы)	(III / 3) — категория перенапряжения III / степень загрязнения 3

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	600 V
Номинальный ток UL (Use Group B)	30 A
Номинальное напряжение UL (Use Group C)	600 V
Номинальный ток UL (Use Group C)	30 A

Сертификация по CSA

Номинальное напряжение CSA (Use Group B)	600 V
Номинальный ток CSA (Use Group B)	30 A
Номинальное напряжение CSA (Use Group C)	600 V
Номинальный ток CSA (Use Group C)	30 A

Информация по взрывозащите (Ex)

Номинальное напряжение EN (Ex e II)	550 V
Номинальный ток (Ex e II)	30 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Push-in; возможно обслуживание инструментом
Материал проводников	Медь
Номинальное сечение	4 мм²
Сечение одножильных проводников	0,5 … 6 мм² / 20 … 10 AWG
Одножильные, прямое подключение (push-in)	1,5 … 6 мм² / 14 … 10 AWG
Гибкие многожильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Многожильные с изолированным наконечником	1,5 … 4 мм² / 18 … 12 AWG
Мин. сечение для многожильных с изолированным наконечником (вставное подключение)	1,5 … 4 мм² / 18 … 12 AWG
Длина снятия изоляции	11 … 13 мм / 0.43 … 0.51 inch

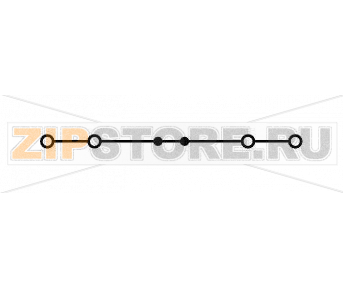

Общее число точек соединения	4
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение
Примечание (сечение проводника)	В зависимости от характеристик проводника, возможно вставное подключение проводника меньшего сечения.
Количество пазов для перемычек	2

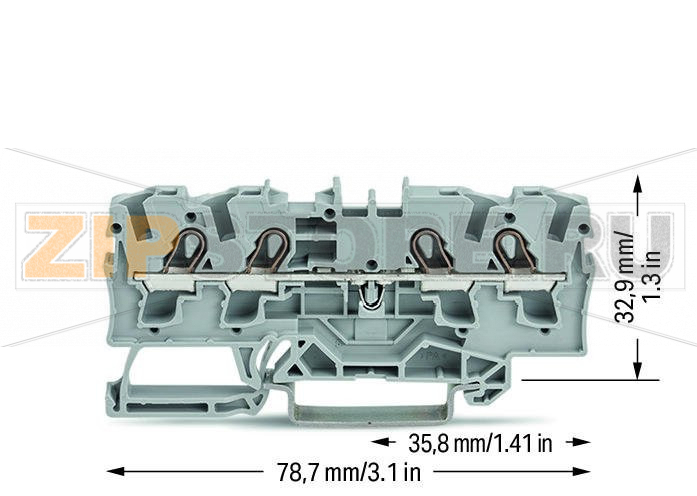

Геометрические данные

Ширина	6,2 мм / 0.244 inch
Высота от верхнего края DIN-рейки	32,9 мм / 1.295 inch
Длина	78,7 мм / 3.098 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм (35×15 и 35×7,5)
Маркировочный уровень	Центральная и боковая маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,181 MJ
Вес	10,5 g

Коммерческие данные

Группа товаров	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4017332071758
Код ТН ВЭД	85369010000

Четырёхпроводная проходная клемма Wago 2004-1401 относится к семейству TOPJOB S и предназначена для распределения одного потенциала на четыре подключения с компактным монтажом на DIN-рейку 35 мм. Конструкция с фронтальным доступом и технология Push-in CAGE CLAMP позволяют быстро и надёжно подключать медные проводники без периодической протяжки, что упрощает обслуживание шкафов управления и распределительных щитов. Клемма подходит для применения в установках с повышенной безопасностью типа Ex e II, а также поддерживает как боковую, так и центральную маркировку для удобной идентификации цепей.

Благодаря четырём точкам подключения на один потенциал, изделие эффективно решает задачи распределения сигналов и питания в системах автоматизации, машиностроении и энергетике. Совместимость с стандартными рейками 35×15 и 35×7,5 обеспечивает гибкость при компоновке, а развитая система перемычек помогает быстро формировать гребёнки и объединять клеммы без дополнительных инструментов.

Типичные причины неисправностей связаны, как правило, не с самой клеммой, а с условиями эксплуатации и нарушением правил монтажа: использование неподходящего сечения проводника; недостаточная или избыточная длина снятия изоляции, приводящая к неполному зажатию или попаданию изоляции в зону контакта; применение некачественных наконечников на многожильных проводниках; механические нагрузки и вибрации при слабой фиксации на рейке; загрязнение и коррозия в агрессивной среде; длительная работа при перегрузке, вызывающая нагрев и деградацию изоляции.

Понять, что клемма вышла из строя, можно по ряду признаков: потемнение или оплавление корпуса, запах перегрева, следы копоти вокруг точки подключения; изменение цвета меди и следы окисления; повышенная температура клеммы относительно соседних при одинаковой нагрузке; ослабление удержания проводника или его самопроизвольное выпадение; нестабильные контакты, периодические обрывы сигналов, увеличение падения напряжения на соединении. Взрывозащищённые установки дополнительно требуют контроля целостности маркировок и отсутствия повреждений изоляции, влияющих на степень защиты.

Рекомендации по уходу и эксплуатации включают регулярные регламентные осмотры на отключённом оборудовании: проверку корректности зачистки и глубины посадки проводника; подтверждение соответствия типа и сечения проводников требованиям клеммы; применение изолированных наконечников для гибких жил в соответствии с практикой производителя; поддержание чистоты в шкафу, исключение попадания пыли и агрессивных веществ на контактные зоны; использование штатных торцевых и промежуточных перегородок, стопоров и фирменных перемычек. При обслуживании пользоваться подходящим инструментом для открытия пружины, не тянуть проводник в сторону и не допускать перекоса. Для Ex-применений использовать только сертифицированные аксессуары и соблюдать инструкции по монтажу для повышенной безопасности.

Wago 2004-1401 — практичное решение для плотного монтажа и надёжного распределения потенциалов в промышленных системах. Комбинация пружинной технологии подключения, четырёх точек на один потенциал и широких вариантов маркировки снижает время монтажа и упрощает обслуживание, при этом обеспечивая стабильный контакт в течение всего срока службы.
