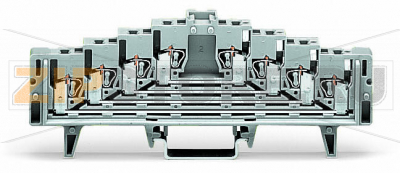

4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; белые Wago 727-232/022-000

Name: 4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; белые Wago 727-232/022-000
Brand: Wago
SKU: 727-232/022-000

Каталожный номер 727-232/022-000

4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; белые Wago 727-232/022-000

Розничная цена

7 $ с НДС

array(34) { ["id"]=> string(6) "140010" ["product_id"]=> string(6) "202697" ["id_1c"]=> NULL ["sku"]=> string(15) "727-232/022-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "727-232/022-000" ["image_id"]=> NULL ["price"]=> float(678) ["primary_price"]=> string(8) "7.136628" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(678) ["unconverted_price"]=> float(7.13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(678) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 678 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номинальное напряжение (III/3)	250 V
Номинальное импульсное напряжение (III/3)	4 kV
Номинальный ток	12 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент
Материал подключаемых проводников	Медь
Размеры одножильных проводников	0,08 … 1,5 мм² / 28 … 16 AWG
Тонкие многожильные проводники	0,08 … 1,5 мм² / 28 … 16 AWG
Длина зачистки	8 … 10 мм / 0.31 … 0.39 inch
Общее число точек соединения	16
Общее число потенциалов	4
Количество уровней	4
Тип проводки	Фронтальное подключение

Геометрические данные

Ширина	7,62 мм / 0.3 inch
Высота от верхнего края DIN-рейки	44,5 мм / 1.752 inch
Длина	126 мм / 4.961 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировка	a-b-c-d--d-c-b-a
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Белый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,571 MJ
Вес	33 г

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454189693
Код ТН ВЭД	85369010000

Четырёхуровневая клемма для матричной коммутации Wago 727-232/022-000 предназначена для построения компактных коммутационных полей, стендов испытаний и измерительных матриц. Конструкция с фронтальным подключением облегчает укладку проводов и экономит место в шкафу, а встроенный тестовый разъём диаметром 2,3 мм обеспечивает быстрый доступ к сигналам без разрыва цепи. Клемма монтируется на стандартную рейку 35×15 и имеет читаемую двустороннюю маркировку a-b-c-d--d-c-b-a для упорядочивания соединений.

Пружинная технология CAGE CLAMP обеспечивает стабильное контактное давление, устойчивость к вибрациям и надежную работу в циклических режимах коммутации. Это особенно важно при частых перенастройках матриц и подключении измерительного оборудования. Применение медных проводников с корректной зачисткой и, при необходимости, с наконечниками обеспечивает повторяемость и низкое переходное сопротивление контакта. Благодаря материалу корпуса из полиамида клемма сохраняет механическую прочность и электрическую изоляцию при длительной эксплуатации.

Области применения Wago 727-232/022-000 включают лабораторные и производственные стенды, сервисные посты, АСУ ТП, телекоммуникационные кроссы, временную коммутацию датчиков и исполнительных механизмов, а также быстроконфигурируемые измерительные схемы. Наличие тестового гнезда упрощает диагностику и ввод в эксплуатацию, а многоуровневая конструкция позволяет компактно разводить независимые потенциалы на ограниченном пространстве.

Причины возможных отказов

Перегрев из-за повышенного переходного сопротивления: загрязнение контакта, неверная длина зачистки, плохая обжимка тонких жил без наконечника, превышение допустимой нагрузки.
Механические повреждения корпуса или пружины при неправильном использовании инструмента, ударных нагрузках, чрезмерном натяжении или частом выдёргивании проводников.
Коррозия и окисление контактов при воздействии влаги, конденсата, агрессивных сред или пыли.
Пробой изоляции при перенапряжениях или нарушении расстояний утечки и воздушных зазоров из‑за загрязнений.
Термическое старение и деформация пластика при длительной работе в повышенной температуре или под воздействием УФ.

Как понять, что клемма вышла из строя

Нагрев, потемнение или запах перегретого пластика при штатной нагрузке; локальные ожоги, обугливание, деформация корпуса.
Шатается или выпадает проводник, пружина не фиксирует жилу, требуется чрезмерное усилие для зажима.
Рост падения напряжения, нестабильные показания измерений, ложные срабатывания из‑за увеличения контактного сопротивления.
Трещины корпуса, сколы, следы коррозии на контактных частях, зелёный налёт.
Тестовый штекер 2,3 мм не вставляется или имеет сильный люфт.

Рекомендации по уходу и эксплуатации

Периодически проводить визуальный осмотр и термоконтроль под нагрузкой; при сомнении извлечь и заново установить проводник с корректной длиной зачистки.
Для тонких многожильных проводников использовать наконечники; избегать распушения жил.
Очищать от пыли мягкой щёткой или сжатым воздухом; при необходимости протирка изопропиловым спиртом. Не применять агрессивные растворители.
Обеспечить разгрузку по натяжению и аккуратную укладку кабелей; исключить вибрационные и ударные воздействия.
Использовать только штатные тестовые штекеры диаметром 2,3 мм; не применять неподходящие штыри.
Эксплуатировать в закрытых шкафах с необходимой степенью защиты и в пределах допустимых электрических и температурных режимов.

При соблюдении перечисленных рекомендаций клеммы Wago 727-232/022-000 обеспечивают долговечную и предсказуемую коммутацию, удобную диагностику и быструю перенастройку измерительных и управляющих схем.
