Главная→ Электротехника промышленная → Wago → Электрические соединения → Клеммы для монтажа на DIN-рейку → 4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; серые Wago 727-230/022-000

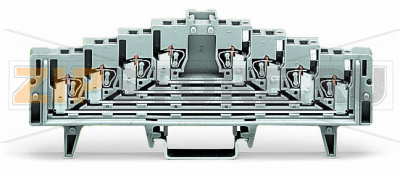

4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; серые Wago 727-230/022-000

Name: 4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; серые Wago 727-230/022-000
Brand: Wago
SKU: 727-230/022-000

Каталожный номер 727-230/022-000

4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; серые Wago 727-230/022-000

Розничная цена

7 $ с НДС

array(34) { ["id"]=> string(6) "140011" ["product_id"]=> string(6) "202698" ["id_1c"]=> NULL ["sku"]=> string(15) "727-230/022-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "727-230/022-000" ["image_id"]=> NULL ["price"]=> float(678) ["primary_price"]=> string(8) "7.136628" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(678) ["unconverted_price"]=> float(7.13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(678) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 678 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Оценки по IEC/EN 60664-1

Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	12 A
Примечание (к значениям)	(III / 3): Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP®
Способ приведения в действие	Инструмент
Подключаемые материалы проводников	Медь
Одножильные проводники	0,08 … 1,5 mm² / 28 … 16 AWG
Гибкие многожильные проводники	0,08 … 1,5 mm² / 28 … 16 AWG
Длина снятия изоляции	8 … 10 mm / 0.31 … 0.39 inch
Общее число точек соединения	16
Общее число потенциалов	4
Количество уровней	4
Тип проводки	Фронтальное подключение

Геометрические данные

Ширина	7,62 mm / 0.3 inch
Высота от верхнего края DIN-рейки	44,5 mm / 1.752 inch
Длина	126 mm / 4.961 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировка	a-b-c-d--d-c-b-a
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,568 MJ
Вес	32,9 g

Коммерческие данные

Тип упаковки	Коробка
Страна происхождения	Германия
GTIN	4045454189457
Код ТН ВЭД	85369010000

Описание

Четырёхуровневые клеммы для матричной коммутации WAGO 727-230/022-000 применяются в схемах оперативной перекоммутации сигналов, тестовых полях и распределительных панелях. Конструкция с одним потенциалом на уровень упрощает трассировку цепей и делает схемы наглядными, а удобная маркировка a-b-c-d--d-c-b-a снижает вероятность ошибок при монтаже и сервисе. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без последующей протяжки, устойчивость к вибрациям и надежную работу на протяжении всего срока службы. Клеммы ориентированы на фронтальное подключение, что экономит место и облегчает доступ инструментом в плотных шкафах.

Наличие тестового разъёма позволяет быстро проводить измерения и поиск неисправностей без разрыва цепи. Клеммы устанавливаются на стандартную DIN-рейку и интегрируются в типовые шкафные решения. Изоляционный корпус из полиамида устойчив к механическим воздействиям и промышленным факторам, а продуманная геометрия облегчает укладку проводов и маркировку. Решение подходит для автоматизации зданий, машиностроения, испытательных стендов и телекоммуникационных стоек, где требуются компактность, повторяемость коммутаций и минимизация простоев при обслуживании.

Причины неисправностей

Перегрев вследствие длительной перегрузки по току, плохого контакта или ослабленной жилы.
Механические повреждения корпуса и пружинного узла при неверном использовании инструмента или чрезмерном усилии.
Коррозия и загрязнение контактной зоны из‑за повышенной влажности, агрессивных сред, пыли и токопроводящих частиц.
Неправильная подготовка проводника: чрезмерная/недостаточная длина зачистки, повреждение жил, отсутствие наконечников на гибких проводах.
Неправильный монтаж на DIN‑рейку или деформация рейки, приводящая к люфту и микровибрациям.
Воздействие температуры за пределами допустимого диапазона, ультрафиолета или химических реагентов, вызывающее старение полимера.

Признаки выхода из строя

Повышение температуры клеммы под нагрузкой, потемнение, запах перегрева, следы оплавления.
Периодические пропадания сигнала, нестабильные измерения, увеличенное переходное сопротивление.
Ослабление зажима: проводник легко вытягивается, контакт восстанавливается при нажатии инструментом.
Трещины, сколы, деформация корпуса или повреждение места для инструмента/тестового разъёма.
Люфт клеммы на рейке, нарушение фиксации.

Рекомендации по уходу и эксплуатации

Проводить регулярный визуальный осмотр и контроль нагрева (при необходимости — термографией).
Подготавливать жилы по требованиям производителя, соблюдать длину зачистки, использовать наконечники на гибких проводах.
Применять только подходящий инструмент для приведения пружины в действие и подключения/отключения проводов.
Содержать клеммы и тестовые гнёзда в чистоте, исключать попадание пыли, влаги и химических реагентов.
Соблюдать допустимые режимы нагрузки и условия окружающей среды, обеспечивать достаточную вентиляцию шкафа.
Правильно фиксировать устройство на DIN‑рейке и использовать концевые упоры; проверять отсутствие люфта после монтажа.
Актуализировать маркировку и схемы, чтобы уменьшить риск ошибочных переключений при обслуживании.

WAGO 727-230/022-000 — практичный элемент для построения матричных кроссов и тестовых панелей с высокой плотностью коммутаций. Надёжная пружинная технология, удобная маркировка и сервисные возможности сокращают время наладки и диагностики, повышая отказоустойчивость узла в составе электрощита.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; серые Wago 727-230/022-000.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена 4-уровневые клеммы для матричной коммутации; без фиксирующих зажимов; один потенциал на уровень; с тестовым разъёмом диам. 2,3 мм; маркировка: a-b-c-d--d-c-b-a; для монтажа на рейку 35 x 15; 1,50 mm; серые Wago 727-230/022-000 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
