Датчик положения Festo SMAT-8E-S50-IU-M8

Описание товара

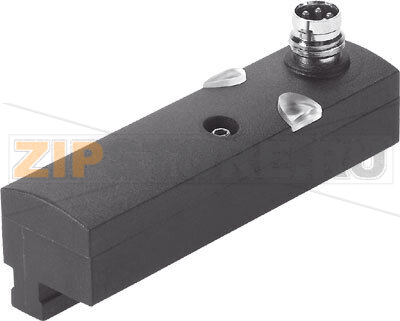

Festo SMAT-8E-S50-IU-M8 540191 — это линейный датчик положения для пневмоцилиндров с установкой в Т‑паз, предназначенный для непрерывного отслеживания хода поршня. Датчик формирует аналоговый токовый сигнал, что позволяет точно контролировать позиционирование, осуществлять плавную регулировку скорости и фиксировать промежуточные положения в системах автоматизации. Благодаря бесконтактному принципу измерения ресурс устройства высокий, а стабильность показаний сохраняется даже при интенсивной эксплуатации. Компактное исполнение и разъем M8 упрощают монтаж и обслуживание, минимизируя простой оборудования.

Назначение и применение

SMAT-8E-S50-IU-M8 540191 используют в сборочных линиях, упаковочном оборудовании, транспортировочных и сортировочных системах, а также в испытательных стендах, где требуется считывание текущего положения штока. Непрерывный аналоговый сигнал позволяет контроллерам точно обрабатывать информацию о положении без дополнительных переключателей, снижая количество компонентов в узле и упрощая логику управления.

Преимущества конструкции

• Бесконтактное измерение — меньший износ и стабильность калибровки в течение длительного срока.
• Монтаж в Т‑паз цилиндра без дополнительных кронштейнов; настройка производится по месту.
• Аналоговый выход для непрерывного контроля хода и гибкой параметризации движения.
• Компактный корпус и стандартный разъем M8 для быстрой замены датчика.
• Устойчивость к типичным промышленным факторам: вибрациям, загрязнению, переменам нагрузки.

Причины поломок

• Переполюсовка, перенапряжение, наводки и импульсные помехи из силовых цепей при отсутствии защиты по питанию и экранирования.
• Механические повреждения корпуса или кабеля: перегибы, натяжение, ударные нагрузки, сдавливание в зоне Т‑паза.
• Попадание влаги, масел, СОЖ или металлической стружки в разъем и зону установки из‑за нарушенной герметизации.
• Неправильная установка: смещение по пазу, неплотная фиксация, неверный момент затяжки.
• Воздействие сильных внешних магнитных полей или использование поршней с атипичными магнитами, что приводит к искажению сигнала.
• Превышение допустимых температур, длительная работа вне рекомендованных условий окружающей среды.

Как понять, что запчасть вышла из строя

• Отсутствует выходной сигнал или он зафиксирован на одном уровне независимо от перемещения поршня.
• Нестабильность показаний: скачки, дрейф, «шум» в сигнале при равномерном движении цилиндра.
• Систематическая ошибка позиционирования, невозможность калибровки по известным опорным точкам.
• Периодические обрывы связи из‑за плохого контакта в разъеме или повреждения кабеля.
• Если на датчике имеется индикатор питания/состояния: нет индикации при исправном питании либо мигание, указывающее на ошибку.

Рекомендации по уходу и эксплуатации

• Обеспечьте правильную прокладку кабеля с разгрузкой по натяжению, исключите острые перегибы и трение о подвижные части.
• Регулярно проверяйте фиксацию датчика в Т‑пазу, состояние крепежа и отсутствие смещения по пазу.
• Держите разъем и зону установки в чистоте; применяйте защитные колпачки и уплотнения, следите за целостностью прокладок.
• Разносите силовые и сигнальные линии, используйте экранированные кабели и защиту от перенапряжений на питании.
• Избегайте близкого расположения мощных магнитов, сварочных кабелей и источников ЭМИ возле цилиндра.
• После замены цилиндра или поршня с магнитом проводите повторную настройку и проверку шкалы сигнала датчика Festo SMAT-8E-S50-IU-M8 540191.
• Соблюдайте рекомендации производителя по условиям окружающей среды и типу источника питания.

Синонимы и варианты наименования

Датчик положения цилиндра; сенсор положения поршня; линейный датчик перемещения; датчик хода пневмоцилиндра; аналоговый датчик положения; преобразователь линейного перемещения; датчик положения штока; датчик аналогового сигнала для Т‑паза; сенсор непрерывного положения.

Использование Festo SMAT-8E-S50-IU-M8 540191 позволяет упростить архитектуру узла позиционирования, получить плавный контроль движения и повысить повторяемость операций в автоматизированных системах. Корректный монтаж и профилактика минимизируют риски сбоев и продлевают срок службы датчика.
