Реле безопасности Leuze MSI-MC310

Описание товара

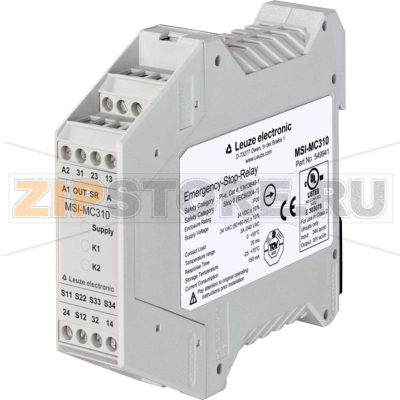

Реле безопасности Leuze MSI-MC310 (артикул 549941) — модуль системы безопасности, применяемый для организации безопасных цепей остановки и контроля в промышленном оборудовании. Устанавливается в шкафах управления и взаимодействует с кнопками аварийного останова, замками защитных ограждений, световыми завесами, двухручными пультами и другими устройствами, обеспечивая контролируемое отключение опасных движений. Модуль разработан для стабильной работы в составе систем Leuze Electronic серии MSI и ориентирован на применение в машиностроении, упаковке, логистике, робототехнике и металлообработке.

Назначение и применение

MSI-MC310 используется для построения двухканальных цепей безопасности, мониторинга петель блокировок и обратной связи контакторов, а также для контроля корректного запуска (reset). В устройстве предусмотрены средства диагностики — светодиодная индикация состояний, кодируемые сигналы ошибок и контроль обратной связи исполнительных устройств. Это упрощает поиск неисправностей и повышает доступность оборудования.

Как понять, что запчасть вышла из строя

• Отсутствует индикация питания при подаче корректного напряжения, модуль не запускается.
• Постоянно горит или мигает индикатор ошибки, сброс невозможен.
• Безопасные выходы не активируются при корректных входных сигналах, либо срабатывают нестабильно.
• Модуль не удерживает состояние, слышны частые щелчки реле, наблюдается дребезг.
• Перегрев корпуса, запах перегрева, изменение цвета пластика или следы оплавления клемм.
• Частые ложные срабатывания без объективных причин, несоответствие состояния входов и выходов.

Типичные причины поломок

• Перенапряжение, просадки или переполюсовка питания, отсутствие защитных предохранителей.
• Перегрузка безопасных выходов: ток выше допустимого, индуктивные нагрузки без демпфирующих цепей (RC/диоды).
• Сваривание или залипание контактов внешних контакторов в цепи обратной связи (EDM), влияющее на работу MSI-MC310.
• Нарушения EMC: наводки от частотных преобразователей, силовых кабелей, плохое экранирование и заземление.
• Ошибки монтажа: слабая затяжка клемм, перепутанные каналы, неверная конфигурация сброса или обратной связи.
• Механические воздействия, вибрации, ударные нагрузки, приводящие к внутренним повреждениям.
• Неблагоприятные условия среды: конденсат, пыль, коррозия, температура выше допустимой.
• Естественное старение контактных групп и компонентов при большом числе циклов коммутации.

Диагностика и проверка работоспособности

• Проверить входное питание: уровень напряжения, полярность, интегрированные предохранители и клеммные соединения.
• Отключить нагрузку безопасных выходов и протестировать модуль с тестовой лампой или эквивалентной нагрузкой малого тока.
• Проверить корректность цепи сброса (manual/auto) и контура обратной связи EDM контакторов.
• Считать индикацию светодиодов и коды состояния; сопоставить с документацией Leuze Electronic.
• Поочередно исключать влияние внешних датчиков: временно заменить их имитаторами сигналов.
• Оценить состояние окружающей среды: нагрев в шкафу, вентиляция, следы влаги.
• При сомнениях провести сравнительную проверку, временно установив заведомо исправный модуль MSI-MC310.

Рекомендации по уходу и эксплуатации

• Периодически выполнять функциональные тесты аварийных остановов, дверных блокировок и двухручных постов.
• Поддерживать чистоту в шкафу управления, исключать скопление пыли и обеспечивать нормальную вентиляцию.
• Регулярно подтягивать клеммные соединения с рекомендуемым моментом, проверять отсутствие нагрева клемм.
• Разносить силовые и сигнальные линии, использовать экранированные кабели и корректное заземление для снижения наводок.
• Ставить демпферные цепи на катушки контакторов и реле, чтобы уменьшить перенапряжения на выходах.
• Защищать устройство от влаги и конденсата, применять кондиционирование или обогрев шкафов при перепадах температур.
• Вести журнал проверок и срабатываний, планировать превентивную замену при достижении высоких наработок.

Советы по монтажу

• Соблюдать расстояния до источников тепла и устройств с высокими помехами; устанавливать на DIN-рейку с резервом вентиляции.
• Следовать схемам подключения Leuze MSI, правильно организовывать двухканальные цепи и контур EDM.
• Перед вводом в эксплуатацию выполнить проверку всех сценариев срабатывания и корректности сброса.

Хранение и замена

Хранить MSI-MC310 в сухом, чистом помещении при умеренной температуре, в заводской упаковке для защиты от влаги и ударов. При замене реле безопасности следует использовать оригинальную запчасть Leuze Electronic с артикулом 549941 или согласованный производителем аналог, выполняя проверку функций безопасности после установки.
