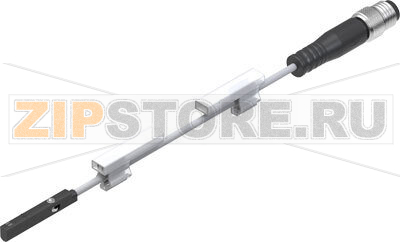

Датчик положения Festo SME-10M-DS-24V-E-0,3-L-M8D

Описание товара

Датчик положения Festo SME-10M-DS-24V-E-0,3-L-M8D 551367 — это магнитный герконовый сенсор для точной фиксации положения поршня в пневмоцилиндрах с Т‑пазом. Он распознает магнитное поле встроенного в поршень магнита и формирует дискретный сигнал для систем управления. Конструкция заточена под быструю установку в паз без доработки цилиндра, а светодиодная индикация упрощает пусконаладку и диагностику. Разъемное подключение через стандартный коннектор позволяет оперативно заменять сенсор и обслуживать узел без демонтажа кабельных трасс.

SME-10M-DS-24V-E-0,3-L-M8D применяется на сборочных линиях, упаковочных машинах, транспортерах, в робототехнике и прочих автоматизированных системах, где требуется контроль крайних положений, промежуточных точек хода или подтверждение выдвижения/возврата штока. Стабильность срабатывания и компактность позволяют использовать его в узких местах и на скоростных циклах.

Как понять, что запчасть вышла из строя

Признаки неисправности Festo SME-10M-DS-24V-E-0,3-L-M8D чаще всего проявляются как:

• отсутствие светодиодной индикации при прохождении поршня мимо зоны срабатывания;
• нестабильное срабатывание: ложные импульсы, «дребезг» контактов или пропуски тактов;
• постоянное «включено» или «выключено» независимо от положения поршня;
• ошибки в контроллере: несоответствие положений, аварийные остановы из‑за потери сигнала;
• механические повреждения корпуса, изоляции или следы коррозии/влаги в зоне разъема;
• визуальное смещение датчика в пазу, из‑за чего точка срабатывания «уплывает».

Причины поломок

• Механические удары, вибрации, неправильная фиксация в Т‑пазе и отсутствие разгрузки кабеля.
• Перегибы и кручение кабеля на малом радиусе, усталостные изломы жил у ввода в корпус.
• Попадание влаги, масла или абразивной пыли при нарушении герметичности разъема/уплотнений.
• Электрические перенапряжения, подключение с ошибкой полярности, отсутствие защиты цепей с индуктивной нагрузкой.
• Сильные внешние магнитные поля, экранирующие пластины или неверное расположение относительно магнита поршня.
• Чрезмерно высокая частота коммутаций и коммутирование индуктивных нагрузок без демпфирования — износ герконов.
• Засорение паза стружкой и окалиной, вызывающее смещение датчика при работе.

Рекомендации по уходу и эксплуатации

• Монтируйте Festo SME-10M-DS-24V-E-0,3-L-M8D строго в Т‑паз цилиндра, фиксируйте штатным крепежом; после настройки положения подтяните винт с моментом, рекомендованным производителем.
• Организуйте разгрузку кабеля: соблюдайте минимальный радиус изгиба, исключайте натяжение и трение о подвижные элементы.
• Защищайте разъем и место ввода от влаги, химии и абразивной пыли; используйте защитные гофры и коннекторы соответствующего класса.
• При коммутации катушек клапанов применяйте демпфирующие цепочки/модули защиты для снижения перенапряжений.
• Держите кабели датчика вдали от силовых линий и источников помех; при необходимости используйте экранирование и разведение трасс.
• Периодически проверяйте индикацию, целостность кабеля и надежность крепления; очищайте Т‑паз от загрязнений.
• После сервисных работ повторно проверяйте точку срабатывания на ходах «вперед/назад» и корректируйте позицию при необходимости.

Практические советы по диагностике

• Если индикация отсутствует, проверьте питание и корректность подключения к входу контроллера.
• При ложных срабатываниях уменьшите дрожание контактов программной фильтрацией входа и проверьте зазор/позицию в пазу.
• Если сигнал «залип», осмотрите разъем на предмет влаги и окислов; при необходимости временно замените датчик для локализации проблемы.

Синонимы

• датчик положения цилиндра
• магнитный датчик хода
• герконовый датчик для пневмоцилиндра
• датчик приближения для Т‑паза
• концевой датчик цилиндра
• магнитоконтактный датчик положения
• датчик положения штока
• концевик T‑slot для Festo
• Reed‑датчик цилиндра

Festo SME-10M-DS-24V-E-0,3-L-M8D 551367 помогает обеспечить стабильную логику управления и высокую повторяемость циклов. Правильный монтаж, защита от механических и электрических воздействий, а также регулярная профилактика продлевают срок службы сенсора и снижают простой оборудования.
