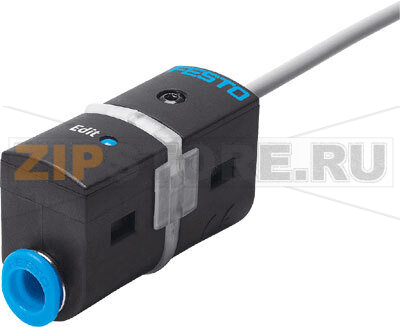

Датчик давления Festo SDE5-D10-NF-Q6-V-K

Описание товара

Датчик давления Festo SDE5-D10-NF-Q6-V-K (арт. 567472) предназначен для контроля давления в пневматических системах и передачи сигнала управления на контроллер или модуль ввода-вывода. Компактная конструкция, простое подключение и устойчивость к типовым условиям эксплуатации позволяют использовать его в сборочных линиях, упаковочном оборудовании, робототехнике, системах подачи воздуха и вакуума, а также в узлах контроля утечек. Применим для сжатого воздуха и нейтральных газов при условии соответствия среды требованиям производителя.

Основная задача Festo SDE5-D10-NF-Q6-V-K — своевременное обнаружение отклонений давления от заданного диапазона, формирование дискретного и/или аналогового сигнала (в зависимости от модификации), а также стабильная работа в составе автоматизированной системы. Правильная настройка порогов срабатывания и корректная интеграция с ПЛК обеспечивают предсказуемую реакцию оборудования, сокращение простоев и повышение ресурса пневмоузлов.

Типичные причины поломок

• Механическое или пневматическое перегружение: превышение рабочего диапазона, гидроудары, резкие скачки давления.
• Загрязнение рабочей среды: частицы, конденсат, масло, приводящие к засорению канала, повреждению чувствительного элемента или коррозии.
• Неподходящие или агрессивные среды, вызывающие химическое воздействие на материалы датчика.
• Ошибки монтажа и электрического подключения: переполюсовка, превышение допустимого напряжения, отсутствие заземления, плохой контакт разъема.
• Вибрации и ударные нагрузки из-за неправильного крепления или отсутствия демпфирования.
• Экстремальные температуры, конденсация влаги при перепадах, проникновение воды в зону разъема.

Как понять, что запчасть вышла из строя

• Нестабильные показания: дрейф, шум, периодические всплески без фактических изменений давления.
• Отсутствие переключения выходов при достижении явно превышенных порогов.
• Постоянно активный аварийный сигнал или нулевая реакция на изменения в линии.
• Существенное расхождение с эталонным манометром, подтвержденное повторной проверкой.
• Физические следы повреждений: трещины корпуса, влага в разъеме, следы коррозии, загрязнение пневмопорта.

Диагностика перед заменой

• Проверить напряжение питания, полярность, целостность кабеля и надежность контактов.
• Сравнить показания Festo SDE5-D10-NF-Q6-V-K с калиброванным манометром на стабильном участке давления.
• Осмотреть и прочистить пневмопорт; убедиться в отсутствии конденсата и масла на входе.
• Исключить влияние утечек: провести опрессовку участка и тест на герметичность.
• Проверить настройки порогов и логику обработки сигнала в контроллере.

Рекомендации по уходу и эксплуатации

• Устанавливать датчик после блока подготовки воздуха (фильтр, влаго- и маслосепарация), подбирать степень фильтрации согласно классу чистоты системы.
• Избегать превышения рабочего диапазона: применять редукторы, дроссели, демпферы пульсаций и предохранительные клапаны.
• Обеспечить правильную ориентацию и надежное крепление, исключить вибрации и изгиб кабеля с малым радиусом.
• Защищать разъем от влаги и аэрозолей, использовать подходящие кабели и уплотнения, выполнять качественную опресовку соединений.
• Проводить периодическую проверку и при необходимости калибровку с использованием эталонного средства измерения.
• Поддерживать чистоту: не допускать попадания грязи при монтаже, использовать чистые шланги и фитинги.
• Соблюдать температурные ограничения рабочей зоны и избегать резких перепадов, вызывающих конденсацию.

Монтаж и замена

Перед установкой Festo SDE5-D10-NF-Q6-V-K (567472) необходимо полностью снять давление с линии. Прочистить и обезжирить порт, нанести рекомендованное уплотнение, затягивать с моментом, указанным производителем. После подключения выполнить проверку на герметичность и функциональные тесты: подать эталонное давление, убедиться в корректности переключения и передаче сигнала в систему управления. При замене старого датчика сохраняйте конфигурацию порогов и логику в ПЛК для исключения ложных срабатываний.

Соблюдение перечисленных рекомендаций продлит срок службы датчика, повысит надежность измерений и снизит риск незапланированных остановок оборудования. При выборе и эксплуатации важно руководствоваться документацией Festo для конкретной модификации SDE5-D10-NF-Q6-V-K и условиями вашей системы.
