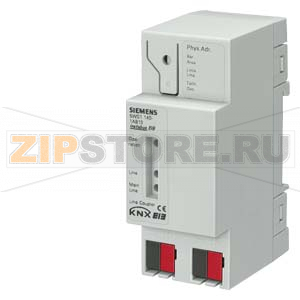

Устройство сопряжения N 140/13 линейно-зонное, для организации связи между линиями/зонами, c контактной системой на клеммах KNX Siemens 5WG1140-1AB13

Описание товара

Устройство сопряжения N 140/13 линейно‑зонное KNX Siemens 5WG1140-1AB13 применяется для организации связи между линиями и зонами в инсталляциях KNX TP. Оно разграничивает трафик, обеспечивает фильтрацию телеграмм и электрическую развязку подсетей, повышая устойчивость и масштабируемость системы. На практике устройство используют при разделении здания на этажи или корпуса, при расширении существующей шины либо при необходимости снизить нагрузку на магистраль.

Устройство KNX Siemens 5WG1140-1AB13 работает как линейный или зонный шлюз. Поддерживается построение фильтрационных таблиц в ETS, маршрутизация групповых адресов и подавление лишнего широковещательного трафика. Это помогает уменьшить коллизии, стабилизировать задержки и обеспечить предсказуемость обмена между сегментами сети. Индикация на корпусе облегчает диагностику: по светодиодам удобно контролировать питание, активность шины, наличие ошибок и интенсивность обмена.

Монтаж осуществляется на DIN‑рейку в щитах автоматики. Подключение выполняется к стандартным клеммам KNX, питание поступает от шины. Пусконаладка проводится через ETS: задаются физический адрес, роль (Line/Area Coupler), правила фильтрации и параметры передачи между аплинком и даунлинком. Рекомендуется после изменения групповых адресов пересчитать и загрузить фильтры, чтобы исключить лишний трафик между линиями.

Причины поломок

• Импульсные перенапряжения (гроза, переключательные процессы) при отсутствии должной грозозащиты.
• Неверное подключение шины, переполюсовка или длительное короткое замыкание на линии.
• Попадание влаги, конденсата, строительной пыли в корпус и на клеммы.
• Механические воздействия: удар, вибрация, деформация DIN‑рейки.
• Перегрев из‑за плотной установки без вентиляции или соседства с тепловыделяющим оборудованием.
• Статическое электричество при неосторожной работе с платой и клеммами.
• Износ или ослабление контактов при многократных переподключениях.

Как понять, что запчасть вышла из строя

• Отсутствует связь между линиями/зонами при нормальной работе устройств в пределах одной линии.
• Устройство не определяется и не программируется в ETS, либо процесс загрузки прерывается с ошибкой.
• Индикатор питания горит, но нет индикации передачи, постоянный сигнал ошибки или хаотичное мигание.
• Резкий рост трафика на магистрали, дубли телеграмм, непредсказуемые задержки, «потери телеграмм» в мониторинге ETS.
• Нагрев корпуса выше обычного, запах перегрева, следы потемнения на клеммах.

Рекомендации по уходу и эксплуатации

• Раз в 6–12 месяцев проверять состояние клемм KNX Siemens 5WG1140-1AB13, отсутствие окислов и надежность фиксации проводников.
• Обеспечить вентиляцию в шкафу, не располагать вплотную к источникам тепла, соблюдать расстояния до силовых модулей.
• Использовать грозозащиту и устройства защиты от перенапряжений на вводах здания и подсетей.
• При изменении групповых адресов своевременно обновлять фильтрационные таблицы в ETS, хранить резервную копию проекта.
• Для диагностики временно переводить устройство в режим без фильтрации и проверять прохождение телеграмм, затем возвращать оптимальные настройки.
• Содержать оборудование в чистоте: при пыли очищать сухой мягкой кистью или сжатым воздухом при снятом напряжении, избегать агрессивных жидкостей.
• Маркировать линии, соблюдать топологические правила KNX и допустимую суммарную нагрузку на сегмент.

Устройство сопряжения N 140/13 5WG1140-1AB13 — ключевой элемент топологии KNX при сегментации и масштабировании инсталляций. Корректная параметризация, аккуратный монтаж и базовые меры профилактики обеспечивают устойчивую работу и длительный срок службы. При появлении перечисленных признаков неисправности целесообразна детальная диагностика в ETS и, при необходимости, замена модуля.
