Плата управления печи Smeg ALFA 144 GH1

Каталожный номер 691652057
ZS11014758
Розничная цена
490 $ с НДС
array(34) { ["id"]=> string(6) "437876" ["product_id"]=> string(6) "500146" ["id_1c"]=> NULL ["sku"]=> string(9) "691652057" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(46552) ["primary_price"]=> string(10) "490.006352" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(1) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(46552) ["unconverted_price"]=> float(490) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(46552) ["original_compare_price"]=> float(0) ["features"]=> array(11) { ["brend"]=> array(1) { [1659]=> string(4) "Smeg" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(2) { [149529]=> string(31) "Плата управления" [149578]=> string(25) "Плата силовая" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1157 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["sovmestimy_katalozhnye_nomera"]=> string(177) "691652057 - Atel
S5201771 - GEV
S7003348 - GEV
7123284 - LF
97180 - Smeg
691650589 - Smeg
691652057 - Smeg
103090 - Smeg
691652699 - Smeg" ["vnutrenniy_artikul"]=> string(10) "ZS11014758" ["strana"]=> string(12) "Италия" ["weight"]=> object(shopDimensionValue)#1162 (10) { ["id":"shopDimensionValue":private]=> string(5) "13006" ["value":"shopDimensionValue":private]=> string(3) "540" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.54" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(3) "739" ["value":"shopDimensionValue":private]=> string(3) "200" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "0.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(5) "13506" ["value":"shopDimensionValue":private]=> string(3) "103" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.103" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(1) "8" ["value":"shopDimensionValue":private]=> string(2) "40" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.04" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } } }
46 552 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик

Наличие на складах:

Москва: 0 шт.

Санкт-Петербург: 1 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

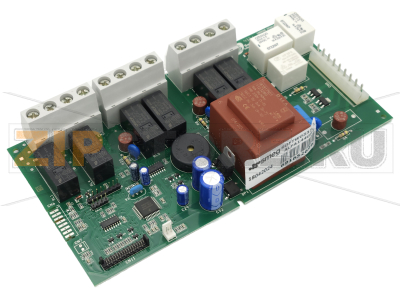

Плата управления печи Smeg ALFA 144 GH1
Запчасть на деталировке под номером: 97180

Плата управления 691652057 для конвекционной печи Smeg ALFA 144 GH1 — это центральный модуль, отвечающий за логику работы узлов и безопасность оборудования. Плата получает сигналы от датчиков, управляет нагревателями и вентиляторами, контролирует реле и силовые элементы, обеспечивает корректный запуск, поддержание температуры и защитные отключения. От стабильности и исправности этого блока зависит точность приготовления и ресурс печи.

Типичные признаки неисправности

  • Печь не включается, индикация отсутствует или появляется и пропадает.
  • Ошибки на панели, некорректные показания температуры, самопроизвольные перезагрузки.
  • Нагрев отсутствует или наоборот не отключается при достижении заданной температуры.
  • Не запускаются вентиляторы, не срабатывают реле, слышны щелчки без фактической работы исполнительных механизмов.
  • Выбивает автомат/УЗО при старте или во время работы.
  • Запах гари, следы перегрева, почерневшие участки или вздутые элементы на плате.

Возможные причины поломок

  • Перепады напряжения, импульсные помехи, отсутствие защиты по сети.
  • Попадание влаги и конденсата, коррозия дорожек и разъемов.
  • Загрязнение жиром и парами, нагар, который проводит ток и вызывает утечки.
  • Перегрев из-за плохой вентиляции, забитых фильтров, установки вплотную к стенам.
  • Износ реле, триаков, электролитических конденсаторов.
  • Короткие замыкания во внешних узлах (нагреватели, вентиляторы, датчики), приводящие к выходу из строя силовых цепей.
  • Некачественные контакты, окисление, ослабление клемм и вибрации в процессе эксплуатации.
  • Неправильная мойка/санобработка с попаданием воды под кожух электроотсека.

Как понять, что запчасть вышла из строя

Перед заменой платы управления 691652057 следует исключить внешние причины. Проверьте входное питание, состояние предохранителей и клеммных колодок. Визуально осмотрите плату на предмет потемнений, трещин, вздутых конденсаторов и оплавленных разъемов. Отсоедините поочередно периферийные цепи (нагреватели, вентиляторы, датчики) и попробуйте запустить печь в минимальной конфигурации — если при исправных внешних узлах функция не восстанавливается, вероятна неисправность самой платы. Измерьте выходные напряжения питания низковольтных цепей, сравните с номиналом, оцените работу реле/триаков под нагрузкой. При наличии ошибок по датчикам проверьте сами датчики и проводку. Если признаки сохраняются, модуль требует ремонта или замены.

Рекомендации по уходу и эксплуатации

  • Используйте сетевую защиту: стабилизатор напряжения или УЗМ/реле контроля напряжения, качественный фильтр помех.
  • Исключайте попадание влаги в электроотсек: не мойте аппарат под напором, следите за целостностью уплотнений и крышек.
  • Содержите вентиляционные каналы и фильтры в чистоте, обеспечьте свободный доступ воздуха вокруг печи.
  • Регулярно осматривайте разъемы и клеммы, подтягивайте контакты, удаляйте пыль и жир мягкой кистью при снятом питании.
  • Проверяйте сопротивление нагревателей и изоляцию моторов — пробои во внешних узлах перегружают плату.
  • Не допускайте длительной работы при явных ошибках или посторонних запахах — выключайте из сети и проводите диагностику.
  • При хранении держите модуль в сухом месте, в антистатической упаковке, вдали от источников тепла и конденсата.

Замена и настройка

Монтаж выполняется при полном отключении печи от сети и выдержке времени для разряда конденсаторов. Соблюдайте антистатические меры, фотографируйте разводку проводов перед снятием старой платы. После установки платы управления печи Smeg ALFA 144 GH1 проверьте конфигурацию перемычек/разъемов, корректность подключения датчиков и исполнительных узлов. В ряде случаев требуется базовая калибровка температуры и проверка работы термодатчика по эталону. Перед вводом в эксплуатацию убедитесь в устойчивом запуске, отсутствии перегрева элементов и корректной работе всех режимов.

Своевременная профилактика и грамотная защита по питанию существенно продлевают срок службы платы. При сложных отказах и подозрении на межслойные дефекты или повреждение силовых цепей рекомендуется диагностика в сервисном центре и применение оригинальной запчасти 691652057.

Характеристики

Производитель Smeg
Запчасть предназначена для печи конвекционной
Тип запчасти Плата управления Плата силовая
Фото актуальное Да
Совместимые Part No 691652057 - Atel
S5201771 - GEV
S7003348 - GEV
7123284 - LF
97180 - Smeg
691650589 - Smeg
691652057 - Smeg
103090 - Smeg
691652699 - Smeg
Внутренний артикул ZS11014758
Страна производства Италия
Вес 540 г
Длина 200 мм
Ширина 103 мм
Высота 40 мм
