Шлейф печатающей термоголовки TSC TTP-342 Pro

Каталожный номер 72-0050003-10LF
Розничная цена
15 $ с НДС ≈ 1 426 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Шлейф печатающей термоголовки TSC TTP-342 Pro

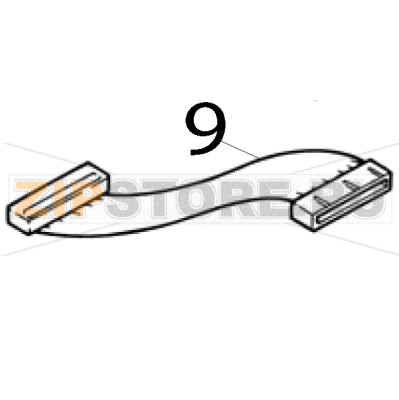

Запчасть на деталировке под номером: 9

Шлейф печатающей термоголовки — плоский гибкий кабель с разъёмами на обоих концах, соединяющий термоголовку с платой управления TSC TTP-342 Pro. По нему передаются сигналы на нагревательные элементы, поэтому любая нестабильность контакта сразу отражается на отпечатке: появляются вертикальные белые полосы, выпадают столбцы точек, печать становится прерывистой. Деталь меняется отдельно от головки и стоит заметно дешевле самой головки.

Назначение

Шлейф обеспечивает электрическую связь головки с главной платой и работает в условиях постоянного изгиба при открывании верхней крышки. Именно поэтому его проводники и контактные площадки — самое уязвимое место узла печати. При нарушении контакта плата не получает корректных сигналов, и дефект выглядит как отказ головки, хотя сама головка исправна.

Синонимы и варианты названия

В заявках деталь называют плоским шлейфом термоголовки, кабелем печатающей головки, FFC-кабелем головки, соединительным шлейфом узла печати. Английское название — print head harness, в каталоге TSC позиция обозначена номером 9.

Признаки износа и когда нужна замена

  • На отпечатке появились вертикальные белые полосы постоянной ширины.
  • Пропадают отдельные столбцы точек, дефект не уходит после чистки головки.
  • Печать пропадает или появляется в зависимости от положения крышки.
  • На шлейфе видны заломы, потёртости, следы перегрева или потемнения.
  • Контакты разъёмов окислены, посадочное место потемнело или оплавлено.
  • Принтер периодически сообщает об ошибке термоголовки.

Уход и профилактика

  • Не тяните за шлейф при снятии головки, беритесь за корпус разъёма.
  • Вставляйте разъём до упора, без перекоса и без усилия на излом.
  • Протирайте контактные площадки изопропиловым спиртом при загрязнении.
  • Проверяйте укладку кабеля, чтобы он не тёрся о кромки металла.
  • Не допускайте изгиба шлейфа под острым углом при обслуживании.

Что влияет на ресурс

  • Количество открываний и закрываний верхней крышки.
  • Качество укладки шлейфа после предыдущего ремонта.
  • Температура в зоне печати и нагрев контактов.
  • Окисление контактных покрытий при высокой влажности.
  • Аккуратность при замене термоголовки и вала.
  • Вибрация механизма при непрерывной работе.

Шлейф поставляется под артикулом 72-0050003-10LF и совместим с TSC TTP-342 Pro. При заказе сверяйте артикул, число контактов и тип разъёмов: у разных исполнений узла печати они отличаются, и шлейф от другой модели не подойдёт. Если после чистки головки дефект печати сохраняется, начинайте диагностику с осмотра шлейфа и его разъёмов — это самая частая причина выпадения столбцов точек.

Характеристики

Производитель TSC
Модель TTP-342 Pro
Тип запчасти Шлейф
Название запчасти на английском языке (En) Print head harness TSC TTP-342 Pro



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Шлейф печатающей термоголовки TSC TTP-342 Pro.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Шлейф печатающей термоголовки TSC TTP-342 Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
