Контроллер Abat МПК-1400К

Name: Контроллер Abat МПК-1400К
Brand: Абат (Abat, ЧувашТоргТехника)
SKU: 720000007355

Каталожный номер 720000007355

Контроллер Abat МПК-1400К Контроллер применяется для восстановления работоспособности посудомоечной машины при выходе из строя штатной платы управления. Он обеспечивает выполнение циклов мойки и ополаскивания, поддержание заданных температур воды в ванне и бойлере, контроль уровня воды, отработку сигналов от кнопок и датчиков, а также формирование звуковой и световой индикации режимов.

Запчасть изображена на деталировке под номером: 120000060901

Контроллер Abat МПК-1400К - Контроллер Abat МПК-1400К

Розничная цена

463 $ с НДС

array(34) { ["id"]=> string(6) "122305" ["product_id"]=> string(6) "185014" ["id_1c"]=> NULL ["sku"]=> string(12) "720000007355" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(43987) ["primary_price"]=> string(10) "463.007162" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(1) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(43987) ["unconverted_price"]=> float(463) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(43987) ["original_compare_price"]=> float(0) ["features"]=> array(11) { ["brend"]=> array(1) { [1547]=> string(49) "Абат (Abat, ЧувашТоргТехника)" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46772]=> string(39) "посудомоечной машины" } ["tip_zapchasti"]=> array(1) { [46791]=> string(20) "Контроллер" } ["sovmestimy_katalozhnye_nomera"]=> string(53) "710000015005, 120000060901, 120000060410, 11001015005" ["weight"]=> object(shopDimensionValue)#1215 (10) { ["id":"shopDimensionValue":private]=> string(5) "11687" ["value":"shopDimensionValue":private]=> string(3) "190" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.19" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1211 (10) { ["id":"shopDimensionValue":private]=> string(5) "12030" ["value":"shopDimensionValue":private]=> string(3) "187" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.187" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1212 (10) { ["id":"shopDimensionValue":private]=> string(5) "11213" ["value":"shopDimensionValue":private]=> string(2) "84" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.084" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1214 (10) { ["id":"shopDimensionValue":private]=> string(5) "12310" ["value":"shopDimensionValue":private]=> string(2) "35" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(9) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["mkm"]=> array(3) { ["value"]=> string(3) "mkm" ["title"]=> string(6) "мкм" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.035" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["napryazhenie"]=> object(shopDimensionValue)#1209 (10) { ["id":"shopDimensionValue":private]=> string(5) "11329" ["value":"shopDimensionValue":private]=> string(3) "220" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "220" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } ["strana"]=> string(12) "Россия" ["foto_aktualnoe"]=> object(shopBooleanValue)#1208 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } } }

≈ 43 987 ₽ с НДС

Купить в 1 клик

Наличие на складах:

Москва: 0 шт.

Санкт-Петербург: 1 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Запчасть изображена на деталировке под номером: 120000060901

Контроллер с каталожным номером 720000007355 представляет собой электронную плату управления для купольной посудомоечной машины Abat МПК-1400К. Плата является центральным управляющим узлом: она принимает сигналы от датчиков, обрабатывает их по заложенной программе и управляет исполнительными устройствами машины — насосами мойки и ополаскивания, ТЭНами ванны и бойлера, клапаном залива воды, дозаторами моющих средств и элементами индикации.

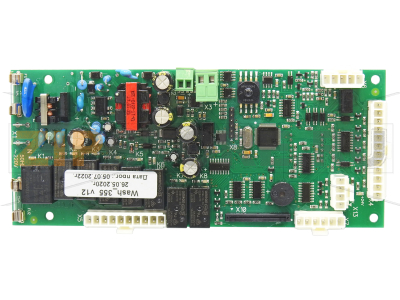

Изделие выполнено на стеклотекстолитовой печатной плате с микроконтроллером, силовыми реле, разъёмными колодками для подключения жгутов, предохранителями и элементами блока питания. На плате нанесена маркировка входного напряжения ~220 В, 50 Гц, обозначения разъёмов X1–X13 и реле K1–K8. На представленном экземпляре имеется этикетка «Wash_355 v12» с датами «26.05.2020» и «Дата прог.: 05.07.2022», что указывает на версию и дату программирования прошивки. При заказе рекомендуется сверять каталожный номер и версию платы с установленной в машине.

Назначение

Контроллер применяется для восстановления работоспособности посудомоечной машины при выходе из строя штатной платы управления. Он обеспечивает выполнение циклов мойки и ополаскивания, поддержание заданных температур воды в ванне и бойлере, контроль уровня воды, отработку сигналов от кнопок и датчиков, а также формирование звуковой и световой индикации режимов.

Синонимы

Плата управления, электронный модуль, блок управления, электронная плата, управляющий контроллер, модуль управления, main board, control board, PCB.

Как определить необходимость замены

машина не включается при исправном питании, автоматах и предохранителях;
не запускается цикл мойки или программа прерывается без причины;
не работает нагрев ванны или бойлера при исправных ТЭНах и датчиках;
не срабатывают залив воды, насосы или дозаторы при исправных компонентах;
индикация ведёт себя хаотично, кнопки не реагируют;
на плате видны следы перегрева, вздутые конденсаторы, потемневшие дорожки, залипшие или обгоревшие реле;
ошибка сохраняется после проверки датчиков, проводки и разъёмов.

Перед заменой следует исключить неисправность периферии: датчиков температуры и уровня, ТЭНов, насосов, клапанов и соединительных жгутов, поскольку их отказ часто имитирует поломку платы.

Уход

Плата должна быть защищена от влаги, пара и моющих растворов — проверяйте целостность отсека и уплотнений блока управления. Периодически при отключённом питании удаляйте пыль сухим сжатым воздухом, контролируйте плотность посадки разъёмов и отсутствие окисления контактов. Работы проводите с соблюдением мер защиты от статического электричества. Не допускайте попадания воды при мойке камеры и корпуса машины.

Что влияет на ресурс

Срок службы определяется стабильностью питающей сети (скачки и просадки напряжения), температурой и влажностью в месте установки, воздействием пара и агрессивной химии, качеством заземления, частотой коммутации нагрузок реле, а также состоянием подключённых исполнительных устройств: короткие замыкания ТЭНов, насосов или клапанов способны вывести плату из строя. Ресурс сокращают конденсат, загрязнение платы и вибрация.

Комплектация

По фотографиям: плата управления в сборе с установленными реле, разъёмными колодками X1–X13, клеммниками, предохранителями, зуммером и элементами блока питания. Дополнительные жгуты и крепёж в комплект не входят.

Характеристики

Производитель	Абат (Abat, ЧувашТоргТехника)
Запчасть предназначена для	посудомоечной машины
Тип запчасти	Контроллер
Совместимые каталожные номера	710000015005, 120000060901, 120000060410, 11001015005
Вес	190 г
Длина	187 мм
Ширина	84 мм
Высота	35 мм
Напряжение	220 В
Страна производства	Россия
Фото актуальное	Да

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Контроллер Abat МПК-1400К.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Контроллер Abat МПК-1400К на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
