767 Series I/O System 4 аналоговых входа; Напряжение / ток; - Wago 767-6401

Name: 767 Series I/O System 4 аналоговых входа; Напряжение / ток; - Wago 767-6401
Brand: Wago
SKU: 767-6401

Каталожный номер 767-6401

767 Series I/O System 4 аналоговых входа; Напряжение / ток; - Wago 767-6401 Краткое описание:Аналоговый модуль ввода регистрирует сигналы напряжения и тока.Характеристики:? 4 аналоговых входа 0 ? 20 мА, 4 ? 20 мА, ±20 мА, 0 ? 10 В или ±10 В- Возможность диагностики- Возможность параметризации (диапазон измерений, предельное значение, фильтр, подстановочное значение, имитация и диагностика в реальном времени)Комплект поставки:Маркировочная карточка WMB для модуля, зеленая (1 шт.)Маркировочные полоски (1 шт.)Защитные крышки M12 (2 шт.)...

767 Series I/O System 4 аналоговых входа; Напряжение / ток; - Wago 767-6401 - 767 Series I/O System 4 аналоговых входа; Напряжение / ток; - Wago 767-6401

Розничная цена

413.29 $ с НДС

array(34) { ["id"]=> string(6) "171690" ["product_id"]=> string(6) "234304" ["id_1c"]=> NULL ["sku"]=> string(8) "767-6401" ["sort"]=> string(1) "0" ["name"]=> string(8) "767-6401" ["image_id"]=> string(1) "0" ["price"]=> float(39264) ["primary_price"]=> string(10) "413.292864" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "0" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(39264) ["unconverted_price"]=> float(413.29) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(39264) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dostupnost"]=> string(41) "Не доступен для заказа" } }

≈ 39264 ₽ с НДС

Последнее обновление базы:

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

Аналоговый модуль ввода регистрирует сигналы напряжения и тока.

Характеристики:

? 4 аналоговых входа 0 ? 20 мА, 4 ? 20 мА, ±20 мА, 0 ? 10 В или ±10 В

- Возможность диагностики

- Возможность параметризации (диапазон измерений, предельное значение, фильтр, подстановочное значение, имитация и диагностика в реальном времени)

Комплект поставки:

Маркировочная карточка WMB для модуля, зеленая (1 шт.)
Маркировочные полоски (1 шт.)
Защитные крышки M12 (2 шт.)

Технические данные

Number of analog inputs	4
Total number of channels (module)	4
тип сигнала	Current Voltage
Type of signal current	DC 0 … 20 mA; DC 4 … 20 mA
Type of signal voltage	DC 0 … 10 V; DC -10 … +10 V
Configurable type of signal	yes
Sensor connection	4 x (2-conductor, 3-conductor, 4-conductor); Schirm extern uber Randelmutter
Signal characteristic	Differential
Разрешение [бит]	16 Bit
Input resistance max.	200 ?
Ширина данных процесса	8 байт данных + состояние
Parametrierbare Funktionen	I/O diagnostics (per module): Short circuit/overload of sensor supply; Undervoltage (ULS + UA) I/O diagnostics (per channel): Overrange/measuring range underflow and wire break at 4 … 20 mA; Overcurrent; Limit value violation (min/max) Online simulation (per module): Diagnostics Online simulation (per channel): Lock/unlock; simulation value: (according to measuring range); Diagnostics Measuring range (per channel): parametrizable Input filter (per channel): 50 Hz/ 60 Hz/ filter off Limiting values (per channel): Min./Max. Substitute value (per channel): Value
Защита	защита от обратного напряжения для ULS и UA; защита от короткого замыкания для питания датчиков
Internal resistance	100 k?
Messfehler, Bezugstemperatur	25 °C
Messfehler, Abweichung max. vom Messbereichsendwert	0,2 %
Температурный коэффициент	? 100 ppm/K диапазона измерений
Задержка выборки (канал/канал)	100 µs
Задержка выборки (модуль)	1 ms
Время выборки повторений	1 ms
Диапазон измерений	0 - 20 мА, 4 - 20 мА, ±20 мА, 0 - 10 В, ±10 В
System supply voltage	)
System and sensor supply voltage	DC 24 V(-25 … +30 %); Logik und Sensorik (ULS)
Current consumption: System and sensor	50 mA
Stromaufnahme System und Sensor Hinweis	+ Sensorik (max. 400 mA)
Field supply voltage	DC 24 V (-25 … +30 %); Aktorik (UA), nur zur Weiterleitung
Current consumption, field supply (module with no external load)	5 mA
Изоляция	500 V supply/system bus

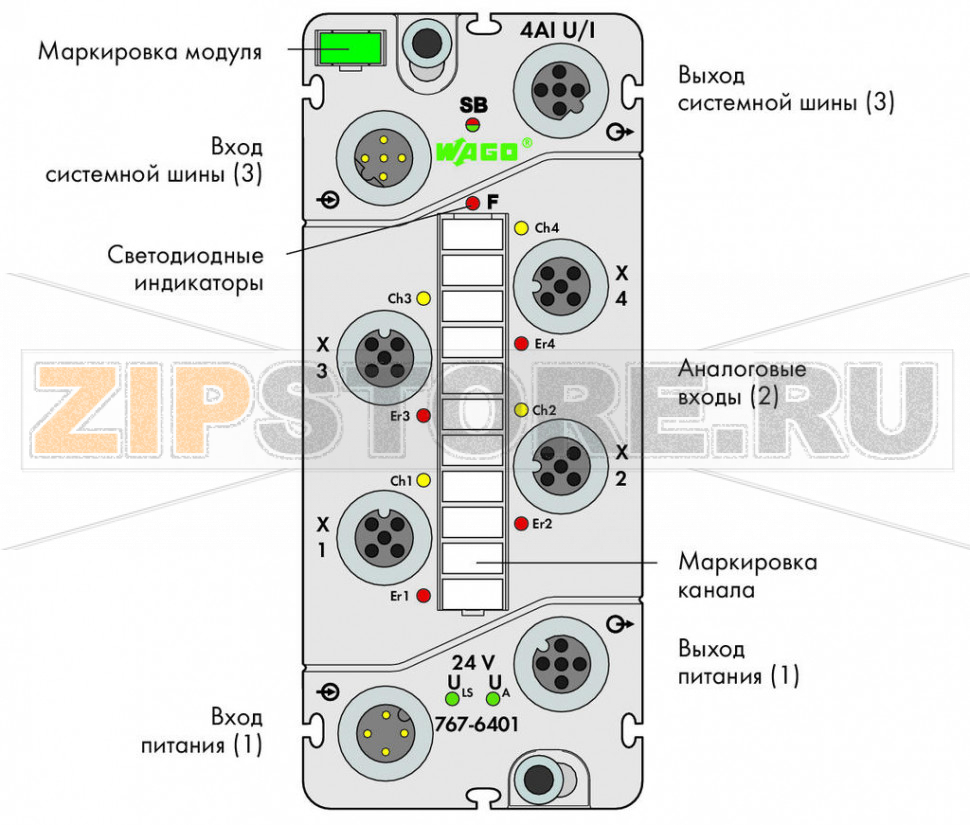

Indicators	Red LED (F): Error status; Green/red/orange LED (SB): System bus status; Green LED (ULS, UA): Power supply status; Yellow LED (Ch1 … Ch4): Status AI 1 … AI 4; Red LED (Er1 … Er4): Error AI 1 … AI 4; Non-retentive displays
Current carrying capacity of the supply connections	8 A

Данные соединения

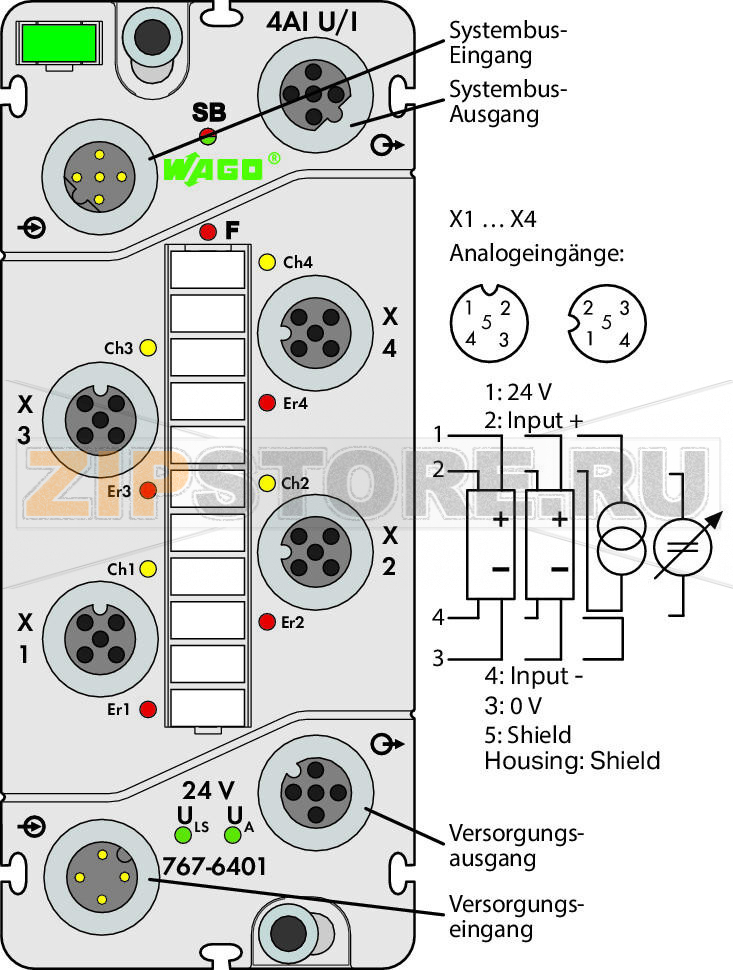

Connection technology: In-/Outputs	4 x M12 socket, A-coded, 5-pole
Connection technology: field supply	1 x M12 plug, 4-pole, A-coded; 1 x Buchse M12, 4-polig, A-kodiert
Connection technology: system supply	1 x M12 socket, 4-pole, A-coded; 1 x M12 plug; 4-pole; A-coded
Connection technology: System bus	1 x Buchse M12, 5-polig, B-kodiert, geschirmt; 1 x Stecker M12, 5-polig, B-kodiert, geschirmt
Anschlussanforderung zulassige Leitungslange	30 m
Connection requirement (permissible cable type)	Analog inputs: unshielded

Geometrical Data

Ширина	50 mm / 1.969 inch
Высота	35,7 mm / 1.406 inch
Длина	117 mm / 4.606 inch

Material Data

материал корпуса	Полиамид (ПA), макролон (маркировочное покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без силикона
Вес	257,5 g
Маркировка соответствия	CE
Заливка	Полиуретан (ПУР); галоген, без силикона

Environmental Requirements

Surrounding air (operating) temperature	-25 … 60 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP67
Класс защиты	III
Рабочая высота	?1000 … 2000 m; air pressure: 1080 … 795 hPa
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	5g acc. to IEC 60068-2-6
Ударопрочность	Short-term: 50g/11 ms/half-sine per IEC 60068-2-27; Long-term: 30g/6 ms/half-sine per IEC 60068-2-29
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-4

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454545246
Customs tariff number	85389099990
