этот модуль дискретного ввода-вывода принимает двоичные сигналы от переключателей, датчиков и бесконтактных переключателей (BERO)*. Модуль также управляет такими исполнительными механизмами, как электромагнитные клапаны, контакторы постоянного тока, индикаторы.
* Не относится к 767-5803/000-800
Особенности:?Технические данные
| Number of digital inputs | 8 |
| Number of digital outputs | 8 |
| Number of digital input/outputs (configurable) | 8 |
| Количество счетчиков | 2 |
| Total number of channels (module) | 8 |
| тип сигнала | Voltage |
| Type of signal voltage | DC 24 V |
| Тип счетчика | Счетчик событий / времени счета, ширина импульса |
| Частота подсчета/переключения | 0 Hz … 1 kHz |
| Sensor connection | 8 x (2-conductor, 3-conductor) |
| Actuator connection | 8 x (2-conductor, 3 Leiter) |
| Input characteristic | high-side switching |
| Входные характеристики | Тип 2, в соотв. с IEC 61131-2 |
| Input filter (digital) | 0,1 ms ms |
| Входной фильтр | Аппаратная часть: ? 60 мкс; программное обеспечение: с возможностью параметрирования |
| Input current per channel for signal (0) max. | 2,7 mA |
| Input current per channel for signal (1) typ. | 7 mA |
| Input current per channel for signal (1) min. | 6,8 mA |
| Input current per channel for signal (1) max. | 7,1 mA |
| Output characteristic | high-side switching |
| Output current per channel | 0,5 A |
| Выходной ток (модуль) | 4 A |
| Выходной ток | short-circuit/overload proof |
| Ток утечки в выключенном состоянии | 5 µA |
| Switching frequency max. | 500 Hz; Induktive Last |
| Switching frequency max. (2) | 20 Hz; Ohmsche Last |
| Switching frequency max. (3) | 500 Hz; Lampenlast |
| Тип нагрузки | резистивная, индуктивная, лампы |
| Напряжение сигнала (0) | ?3 … +5 VDC |
| Напряжение сигнала (1) | 11 … 30 VDC |
| Load type of switching frequency | Induktive Last |
| Ширина данных процесса | Зависит от режима работы |
| Parametrierbare Funktionen | I/O diagnostics (per module): Short circuit/overload of sensor/actuator supply; Undervoltage (ULS + UA) I/O diagnostics (per channel): Overtemperature Online simulation (per module): Diagnostics Online simulation (per channel): Lock/unlock; simulation value: 0/1; Diagnostics Operating mode (per module): DO module/DI module/DIO module/DIO module + 1 counter/DIO module + 2 counters Counter: Count direction, start/limit value switching output, gate time Input filter (per channel): 0.1/ 0.5/ 3 /15 /20 ms/ filter off Inversion (per channel): On/off Substitute value (per channel): 0/1 Substitute value strategy (per channel): Switch substitute value/hold last value Manual mode (per channel): On/off Manual mode value (per channel): 0/1 |
| Защита | Предохранитель обратной полярности для VLS + VA ; Предохранитель от короткого замыкания цепи питания датчика/исполнительного механизма |
| Выходное сопротивление | 0,4 ? |
| System supply voltage | ) |
| System and sensor supply voltage | DC 24 V(-25 … +30 %); Logik und Sensorik (ULS) |
| Current consumption: System and sensor | 45 mA |
| Stromaufnahme System und Sensor Hinweis | nur Logikanteil |
| Field supply voltage | DC 24 V (-25 … +30 %); Aktorik (UA) |
| Current consumption, field supply (module with no external load) | 75 mA |
| Изоляция | 500 V supply/system bus |

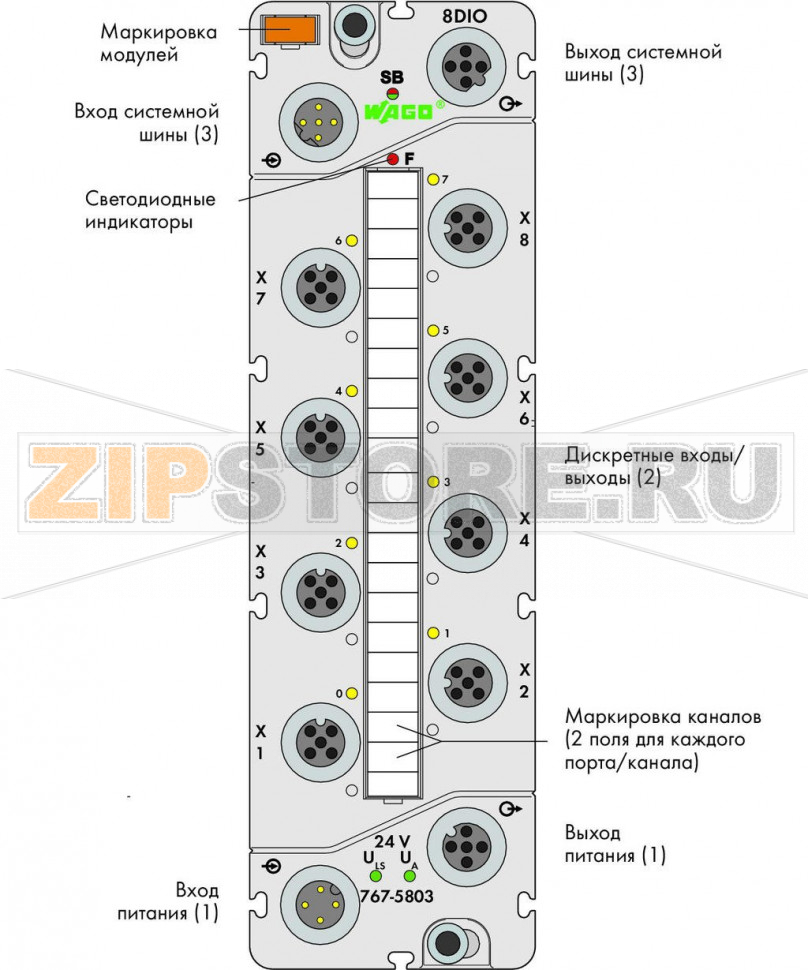

| Indicators | Red LED (F): Error status; Green/red/orange LED (SB): System bus status; Green LED (ULS, UA): Power supply status; Yellow/red LED (0 … 7): Status DI/DO 1 … DI/DO 8; Non-retentive displays |
| Current carrying capacity of the supply connections | 8 A |
Данные соединения

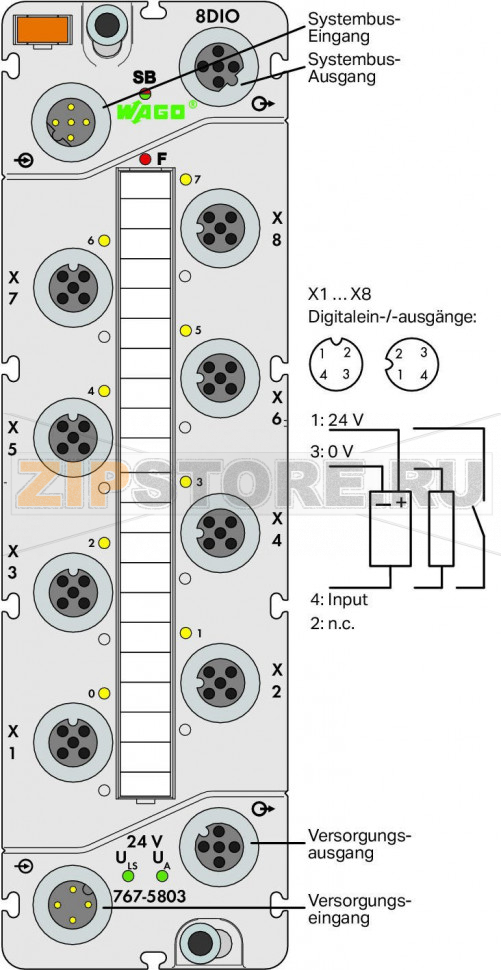

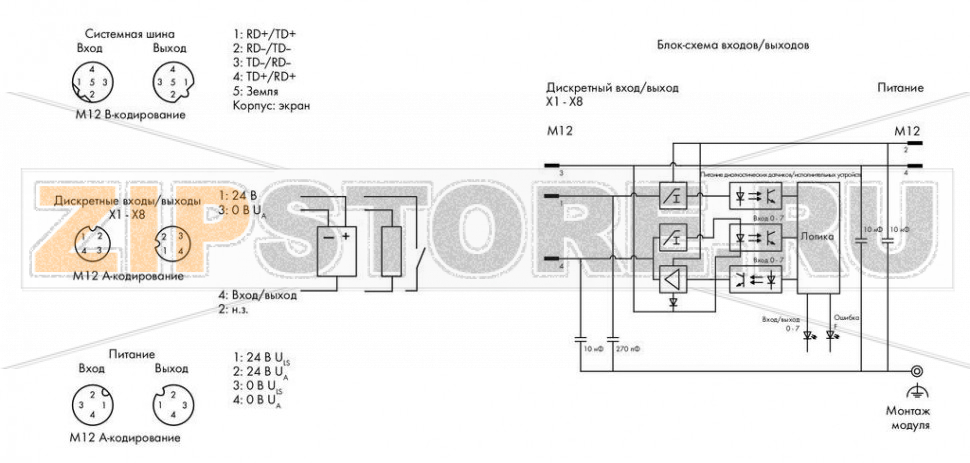

| Connection technology: In-/Outputs | 8 x M12 connectors, A-coded, 4 poles |
| Connection technology: field supply | 1 x M12 plug, 4-pole, A-coded; 1 x Buchse M12, 4-polig, A-kodiert |
| Connection technology: system supply | 1 x M12 socket, 4-pole, A-coded; 1 x M12 plug; 4-pole; A-coded |
| Connection technology: System bus | 1 x Buchse M12, 5-polig, B-kodiert, geschirmt; 1 x Stecker M12, 5-polig, B-kodiert, geschirmt |
| Anschlussanforderung zulassige Leitungslange | 30 m |
| Connection requirement (permissible cable type) | Digital inputs/outputs: unshielded |
Geometrical Data
| Ширина | 50 mm / 1.969 inch |
| Высота | 35,7 mm / 1.406 inch |
| Длина | 170 mm / 6.693 inch |
Material Data
| Цвет | светло-серые |
| материал корпуса | Полиамид (ПA), макролон (маркировочное покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без силикона |
| Вес | 366,5 g |
| Маркировка соответствия | CE |
| Заливка | Полиуретан (ПУР); галоген, без силикона |
Environmental Requirements
| Surrounding air (operating) temperature | -25 … 60 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP67 |
| Класс защиты | III |
| Рабочая высота | ?1000 … 2000 m; air pressure: 1080 … 795 hPa |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | 5g acc. to IEC 60068-2-6 |
| Ударопрочность | Short-term: 50g/11 ms/half-sine per IEC 60068-2-27; Long-term: 30g/6 ms/half-sine per IEC 60068-2-29 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-4 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 0,1 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 0,5 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821333326 |
| Customs tariff number | 85389091890 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
