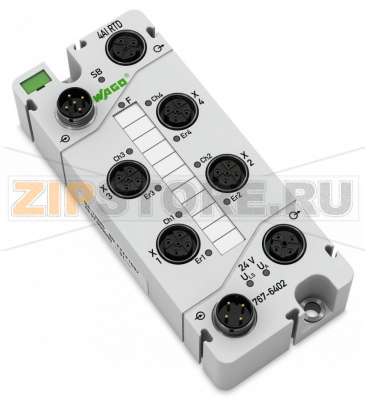

767 Series I/O System Модуль аналогового ввода; резистентное температурное устройство (RTD); 4 входа (4 x M12) Wago 767-6402

Каталожный номер 767-6402
Розничная цена
497.42 $ с НДС
array(34) { ["id"]=> string(6) "171723" ["product_id"]=> string(6) "234337" ["id_1c"]=> NULL ["sku"]=> string(8) "767-6402" ["sort"]=> string(1) "0" ["name"]=> string(8) "767-6402" ["image_id"]=> NULL ["price"]=> float(47257) ["primary_price"]=> string(10) "497.427182" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(47257) ["unconverted_price"]=> float(497.42) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(47257) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }
47257 с НДС
Последнее обновление базы:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Краткое описание:

Аналоговый модуль ввода регистрирует значения от термометров сопротивления и резисторов и получаемые при регулировке потенциометров.

Характеристики:

- 4 аналоговых входа для термометров сопротивления

- Возможность диагностики

- Возможность параметризации (диапазон измерений, предельное значение, фильтр, подстановочное значение, имитация и диагностика в реальном времени)

Комплект поставки:
  • Маркировочная карточка WMB для модуля, зеленая (1 шт.)
  • Маркировочные полоски (1 шт.)
  • Защитные крышки M12 (2 шт.)

Технические данные

Number of analog inputs4
Total number of channels (module)4
тип сигналаResistance measurement
Potentiometer positions
Configurable type of signalyes
Sensor connection4 x (2-conductor, 3-conductor, 4-conductor); Schirm extern uber Randelmutter
Разрешение [бит]16

Bit

Ширина данных процесса8 байт данных + состояние
Parametrierbare FunktionenI/O diagnostics (per module): Undervoltage (ULS + UA)
I/O diagnostics (per channel): Overrange/measuring range underflow; Limit value violation (min/max)
Online simulation (per module): Diagnostics
Online simulation (per channel): Lock/unlock; simulation value: (according to measuring range); Diagnostics
Measuring range (per channel): parametrizable
Limiting values (per channel): Min./Max.
Linearization (per channel): Linear/Pt/Ni/Ni TK 5000/Ni TK 6720
Integration time (per channel): 2/ 4/ 8/ 16,7/ 20/ 30/ 60/ 120 ms
Защитазащита от переполюсовки для ULS и UA
Разрешение (по всему диапазону)0,05 °C / 0,05 Ом/ 0,25 Ом / 0,005%
Messfehler, Bezugstemperatur25

°C

Messfehler, Abweichung max. vom Messbereichsendwert0,1

%

Температурный коэффициент±0,001% диапазона измерений/К
Измерительный ток (тип.)< 0.5 mA
Типы термометровPt100; Configurable: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; Potentiometer setting 0 … 100 %: 1 k?, 4 k?
Диапазон температур-200 … + 850 °C (Pt), -60 … +250 °C (Ni)
Диапазон измеренийPt100/Pt200/Pt500/Pt1000, Ni100/Ni120/Ni1000; 1 кОм / 4 кОм; 0 - 100% установленной шкалы (для 1 кОм и 4 кОм); определенный пользователем
System and sensor supply voltageDC 24 V(-25 … +30 %); Logik und Sensorik (ULS)
Current consumption: System and sensor40

mA

Field supply voltageDC 24 V (-25 … +30 %); Aktorik (UA), nur zur Weiterleitung
Current consumption, field supply (module with no external load)4

mA

Изоляция500 V supply/system bus

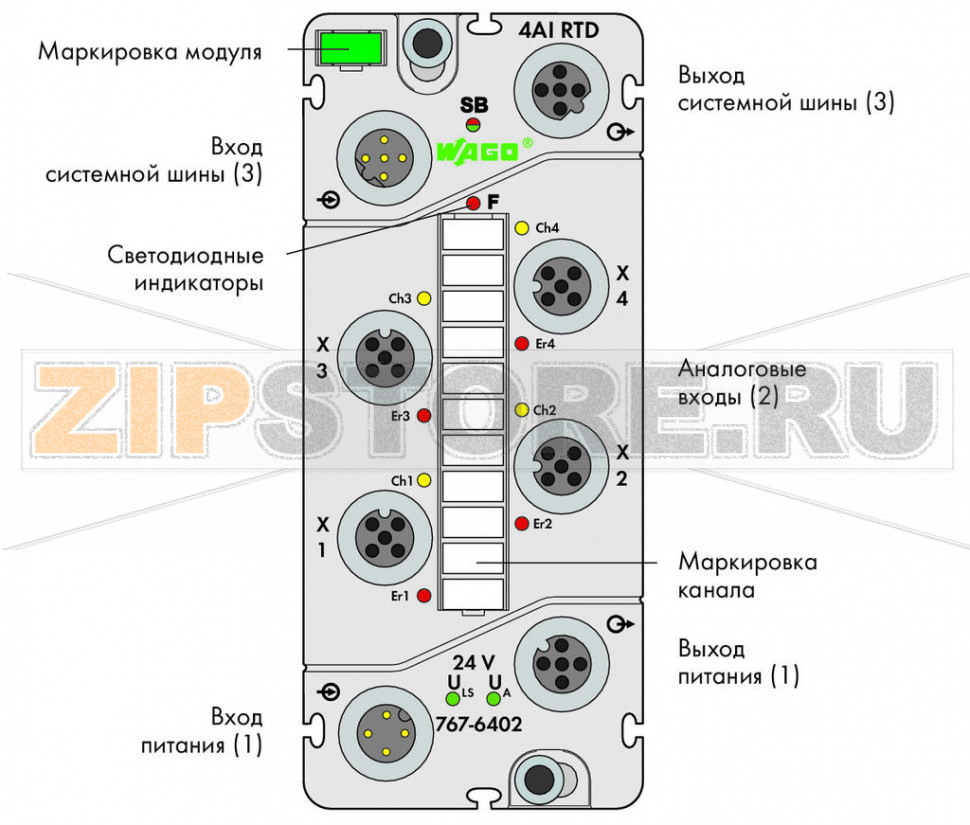

IndicatorsRed LED (F): Error status; Green/red/orange LED (SB): System bus status; Green LED (ULS, UA): Power supply status; Yellow LED (Ch1 … Ch4): Status AI 1 … AI 4; Red LED (Er1 … Er4): Error AI 1 … AI 4; Non-retentive displays
Current carrying capacity of the supply connections8

A

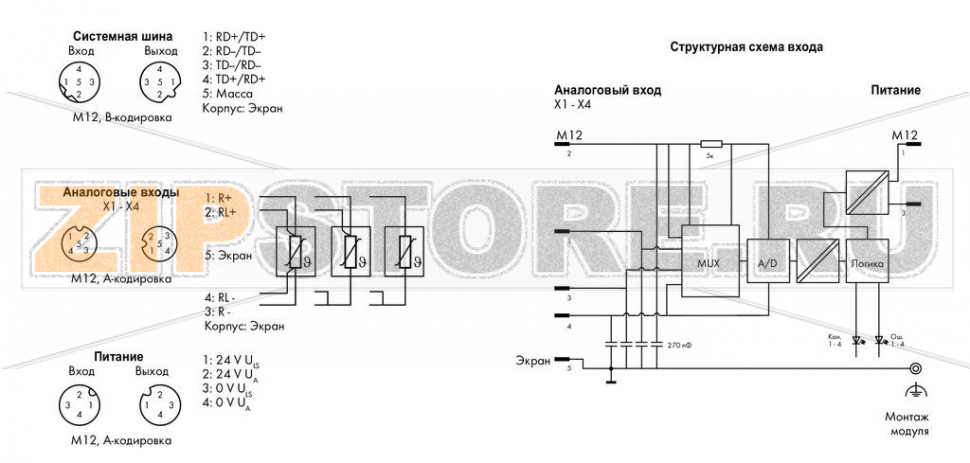

Данные соединения

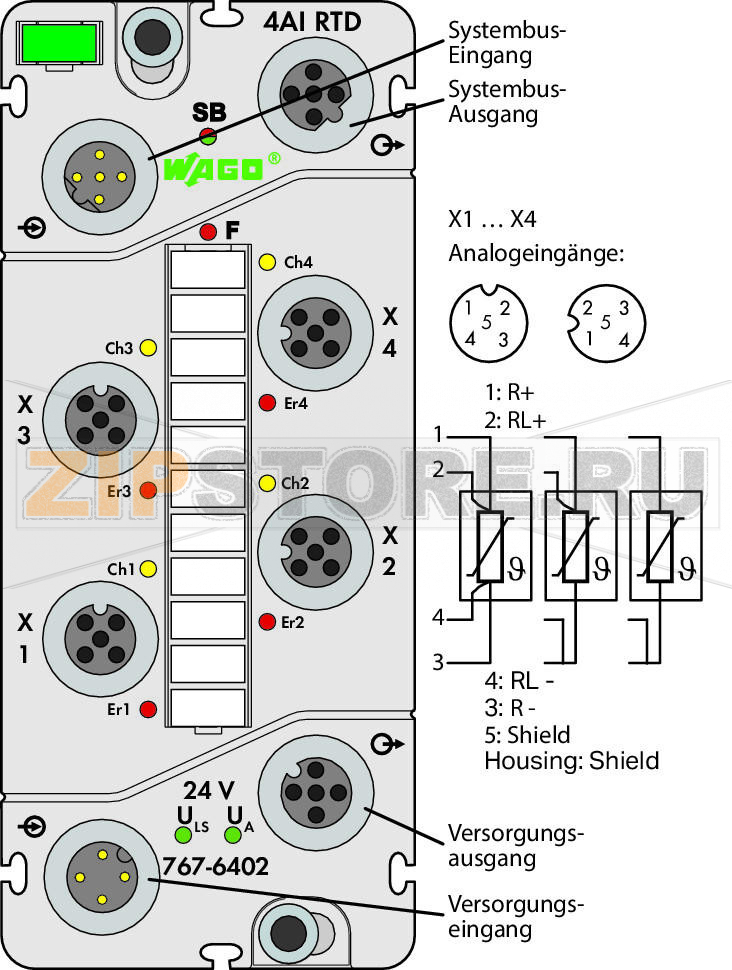

Connection technology: In-/Outputs4 x M12 socket, A-coded, 5-pole
Connection technology: field supply1 x M12 plug, 4-pole, A-coded; 1 x Buchse M12, 4-polig, A-kodiert
Connection technology: system supply1 x M12 socket, 4-pole, A-coded; 1 x M12 plug; 4-pole; A-coded
Connection technology: System bus1 x Buchse M12, 5-polig, B-kodiert, geschirmt; 1 x Stecker M12, 5-polig, B-kodiert, geschirmt
Anschlussanforderung zulassige Leitungslange30

m

Connection requirement (permissible cable type)Analog inputs: unshielded

Geometrical Data

Ширина50 mm / 1.969 inch
Высота35,7 mm / 1.406 inch
Длина117 mm / 4.606 inch

Material Data

материал корпусаПолиамид (ПA), макролон (маркировочное покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без силикона
Вес280

g

Маркировка соответствияCE
ЗаливкаПолиуретан (ПУР); галоген, без силикона

Environmental Requirements

Surrounding air (operating) temperature-25 … 60 °C
Surrounding air (storage) temperature-40 … 85 °C
Степень защитыIP67
Класс защитыIII
Рабочая высота?1000 … 2000 m; air pressure: 1080 … 795 hPa
Относительная влажность воздуха (без конденсации)95

%

Виброустойчивость5g acc. to IEC 60068-2-6
УдаропрочностьShort-term: 50g/11 ms/half-sine per IEC 60068-2-27; Long-term: 30g/6 ms/half-sine per IEC 60068-2-29
ЭМС - помехоустойчивостьacc. to EN 61000-6-2
ЭМС - излучение помехacc. to EN 61000-6-4

Коммерческие данные

Product Group15 (Remote I/O)
Тип упаковкиBOX
Country of originDE
GTIN4045454545253
Customs tariff number85389099990
