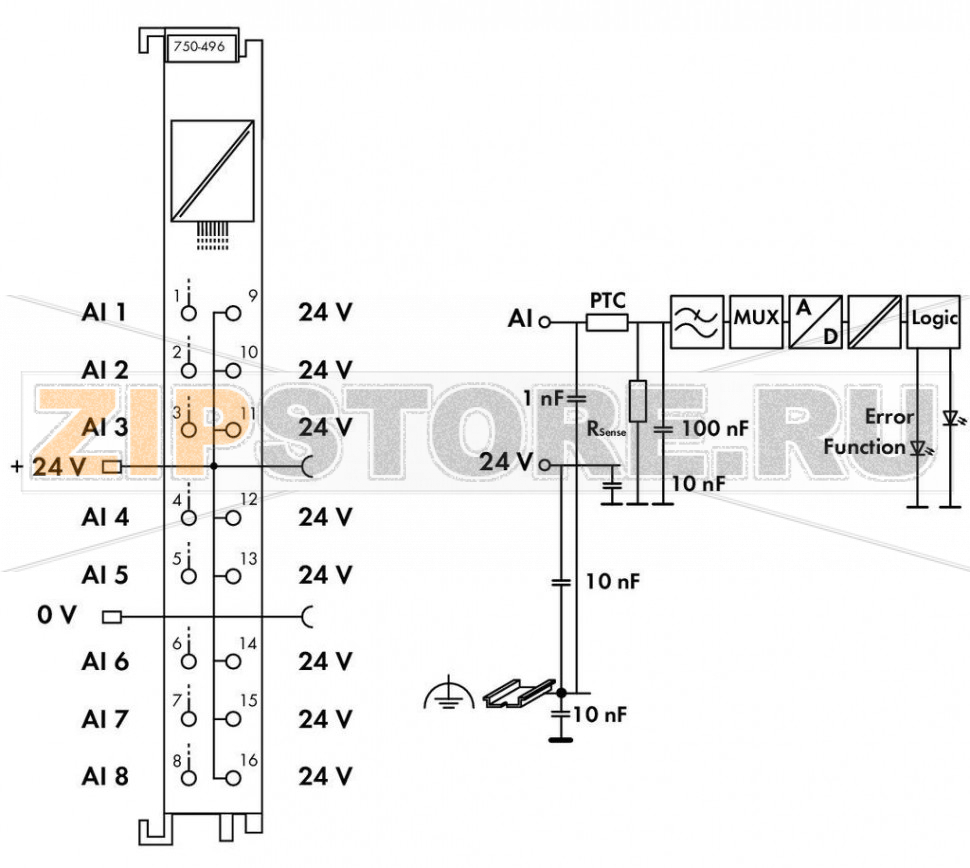

Этот модуль аналоговых входов обрабатывает стандартные сигналы 0–20 мА, 4–20 мА и 3,6–21 мА (Namur NE43).
Модуль обеспечивает питание 24 В для прямого подключения двухпроводных датчиков.
Входной сигнал гальванически изолирован и передается с разрешением 12 бит.

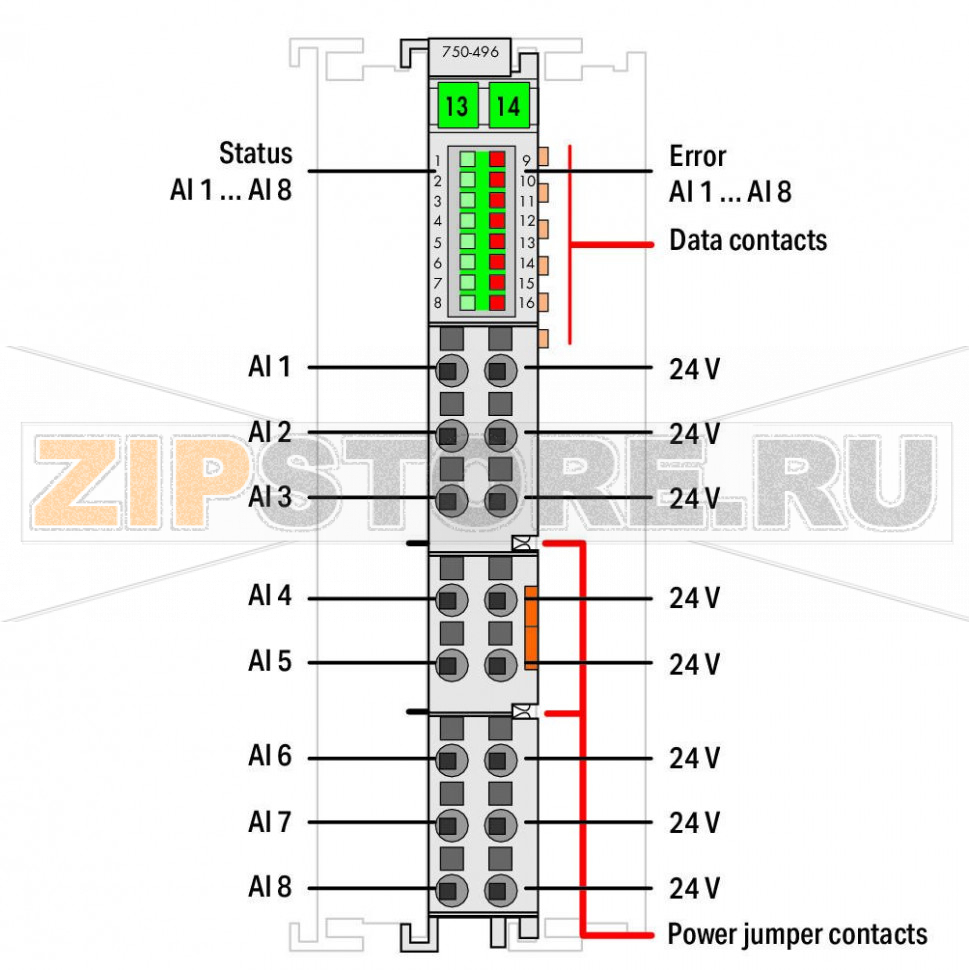

Обрыв цепи, короткое замыкание и выход за пределы диапазона измерения индицируются красным светодиодом.
Неиспользуемые каналы могут быть отключены.
Модуль настраивается через WAGO I/O CHECK или с помощью GSD‑файлов.
Отличается компактным исполнением и низкими погрешностями измерения.
Технические данные
| Количество аналоговых входов | 8 |
| Общее число каналов (модуль) | 8 |
| Тип сигнала | Ток |
| Тип токового сигнала | DC 0 … 20 мА; DC 4 … 20 мА; DC 3,6 … 21 мА |
| Конфигурируемый тип сигнала | да |

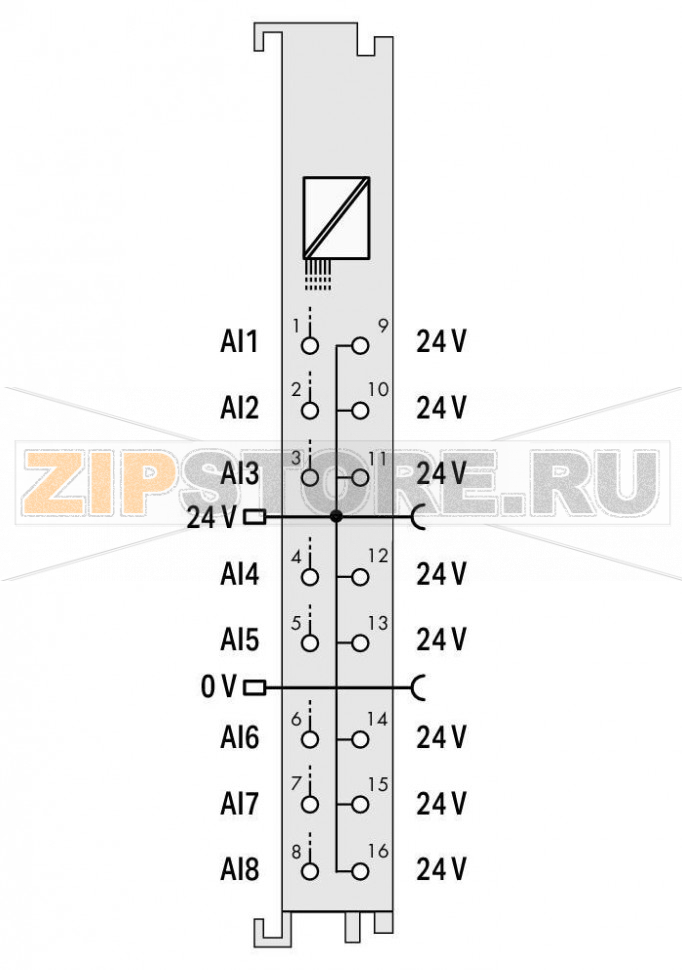

| Подключение датчиков | 8 × (2‑проводное) |
| Входное напряжение, макс. | 31,2 В |
| Разрешение | 12 бит |
| Входное сопротивление, макс. | 220 Ω |
| Ширина данных | 8 × 16‑бит данных; 8 × 8‑бит управление/статус (опционально) |
| Типичное время преобразования | 10 мс |
| Опорная температура измерения | 25 °C |
| Макс. отклонение от конца диапазона измерения | 0,1 % |
| Макс. температурная погрешность от конца диапазона | 0,01 %/K |
| Напряжение системного питания | DC 5 В; через дата‑контакты |
| Потребление по системному питанию (5 В) | 69 мА |
| Напряжение полевого питания | DC 24 В (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В, система/питание |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
Данные соединения
| Технология подключения: входы/выходы | 16 × Push‑in CAGE CLAMP® |
| Тип подключения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Сечение гибких многожильных проводников | 0,25 … 1,5 мм² / 22 … 16 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 inch |
Геометрические данные
| Ширина | 12 мм / 0,472 inch |
| Высота | 100 мм / 3,937 inch |
| Длина | 69 мм / 2,717 inch |
| Высота от верхней кромки DIN‑рейки 35 | 61,8 мм / 2,433 inch |
Механические данные
| Монтаж | DIN‑рейка 35 мм |
Материалы
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,338 МДж |
| Масса | 62 г |
| Маркировка соответствия | CE |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Высота эксплуатации | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | по EN 61000‑6‑2 |
| ЭМС — излучение помех | по EN 61000‑6‑3 |
| Устойчивость к коррозионно‑активным газам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при 75 % RH | 10 ppm |
| Допустимая концентрация SO2 при 75 % RH | 25 ppm |
Коммерческие данные
| Тип упаковки | BOX |
| Страна происхождения | Германия |
| GTIN | 4055143350365 |
| Код ТН ВЭД | 85389099990 |
WAGO 750‑496 — модуль аналоговых токовых входов для систем распределённой периферии WAGO I/O. Он предназначен для подключения измерительных преобразователей и датчиков с токовым выходом 0/4–20 мА в несимметричном (униполярном) диапазоне. Поддержка диагностического диапазона NE43 упрощает выявление обрыва цепи, короткого замыкания и выходов за пределы допустимого сигнала: модуль индицирует такие состояния встроенным светодиодом, а также передаёт статусы в систему управления. Питание датчиков по двум проводам может подаваться непосредственно от модуля, что сокращает время монтажа и количество внешних компонентов.
Устройство интегрируется в типовые ПЛК и сетевые решения WAGO, конфигурируется через WAGO I/O CHECK или посредством GSD‑файлов. Каналы могут быть индивидуально отключены, что полезно при поэтапном вводе в эксплуатацию или для уменьшения влияния незадействованных линий. Гальваническая развязка входов от системного питания повышает помехоустойчивость и безопасность, а компактный корпус экономит место на DIN‑рейке.
О неисправности модуля или подключённого датчика могут свидетельствовать постоянное срабатывание красного светодиода на канале, отсутствие изменений показаний при заведомо меняющемся процессе, устойчивые значения «ниже нуля» либо «выше верхнего предела» в системе визуализации, периодические пропадания сигнала при неизменной нагрузке. Дополнительно о проблеме скажут некорректно определяемые статусы «обрыв/короткое замыкание», самопроизвольные перезагрузки узла ввода‑вывода или перегрев корпуса.
Наиболее распространённые причины — ошибки монтажа (переполюсовка, неверная распиновка, замыкание линий), применение неподходящих кабелей и сечений, превышение допустимого уровня помех и перенапряжений, образование «земляных петель» при длинных линиях, перегрев из‑за плотной установки без вентиляции, попадание пыли и влаги в условиях IP20, коррозионно‑активные газы выше допустимых концентраций, а также статические разряды при обслуживании. Отказы возможны и при превышении нагрузки по питанию датчиков, нестабильности внешнего источника 24 В или при выходе за пределы рекомендуемой температуры эксплуатации.
Рекомендуется регулярно проверять клеммные соединения и состояние проводников, подтягивать зажимы при необходимости и исключать следы коррозии. Прокладывайте экранированные кабели для токовых контуров отдельно от силовых линий, заземляйте экраны с одной стороны и применяйте устройства грозо‑ и перенапряжённой защиты на вводе/в поле. Обеспечьте достаточную вентиляцию шкафа, соблюдайте допустимую температуру и относительную влажность без конденсации, не размещайте модуль рядом с источниками тепла. Перед пуском проверяйте конфигурацию каналов в WAGO I/O CHECK, отключайте незадействованные входы, контролируйте корректность масштабирования в ПЛК. При диагностике измеряйте ток в контуре и наличие питающего напряжения, проверяйте полярность и целостность линии. Все работы выполняйте при снятом напряжении и с применением антистатических мер.
Внедрение WAGO 750‑496 обеспечивает надёжный сбор аналоговых токовых сигналов в промышленной автоматизации, сокращая время пусконаладки и повышая качество измерений за счёт удобной диагностики и продуманной конструкции.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
