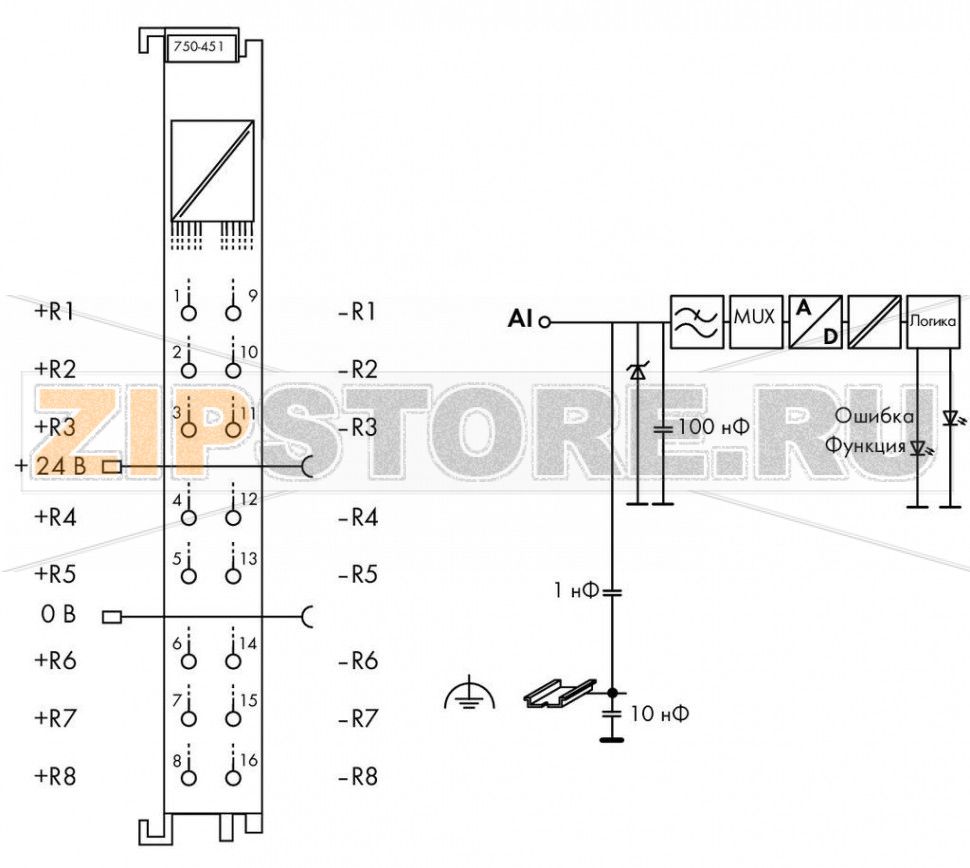

Этот модуль аналогового ввода предназначен для прямого подключения термосопротивлений Pt или Ni.
Поддерживается подключение двухпроводных датчиков.

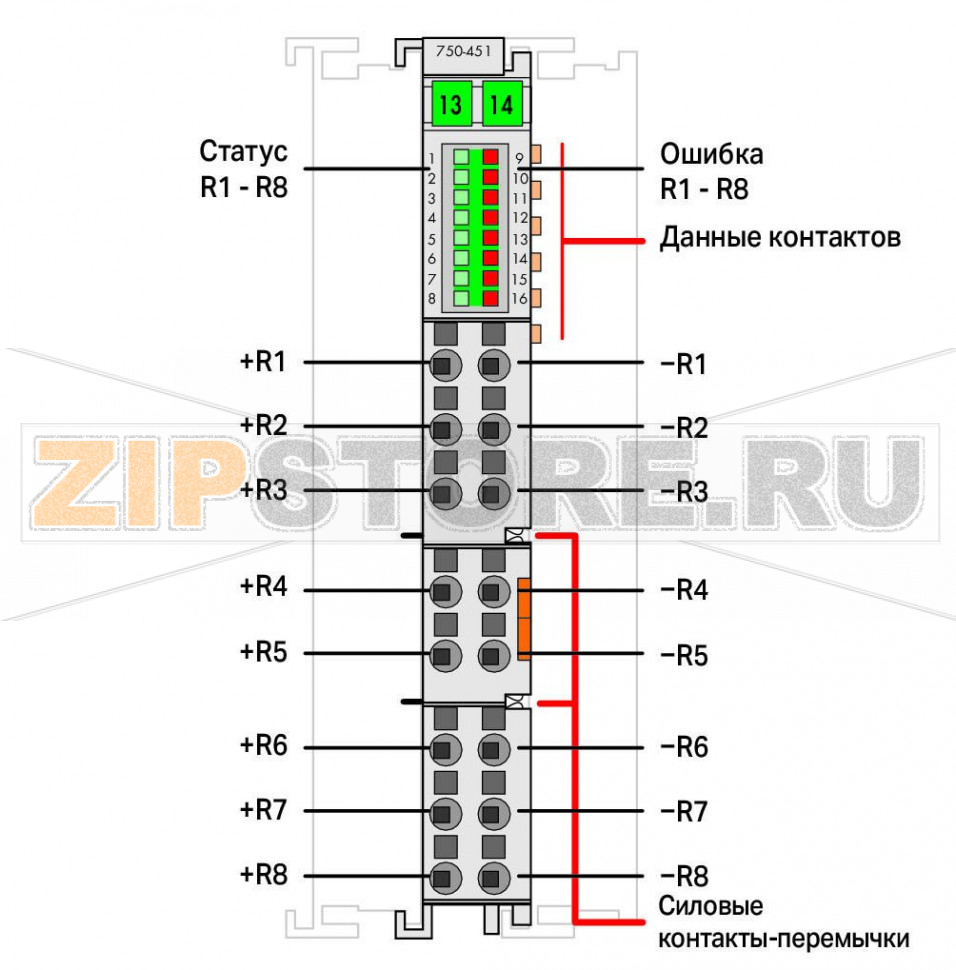

Модуль автоматически выполняет линеаризацию по всему диапазону температур. Ошибка датчика (короткое замыкание, обрыв линии или выход за пределы диапазона измерения) индицируется красным светодиодом. Неиспользуемые каналы можно отключать.
Конфигурация модуля выполняется через WAGO I/O CHECK или посредством GSD‑файлов.
Устройство имеет расширенные возможности настройки и высокую точность.
| Количество аналоговых входов | 8 |
| Общее число каналов (модуль) | 8 |
| Тип сигнала | Измерение сопротивления Положение потенциометра |
| Конфигурируемый тип сигнала | да |

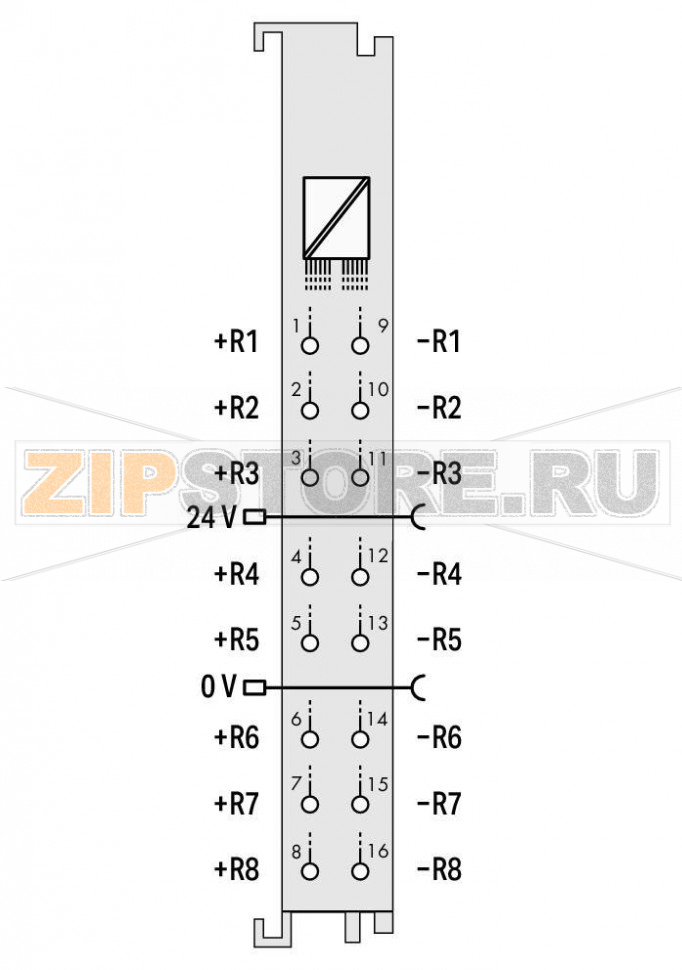

| Подключение датчика | 8 × (2‑проводное) |
| Битовая ширина | 8 × 16‑бит данные; 8 × 8‑бит управление/статус (опционально) |
| Разрешение (по всему диапазону) | 0,1 °C (по всему диапазону); 0,01 °C (–50 … +150 °C; Pt1000, Ni1000) |
| Время преобразования (тип.) | 100 ms |
| Погрешность измерения (25 °C) | ±0,6 K (Pt100, Pt200, Pt500, Ni100, Ni120); ±0,2 K (Pt1000, Ni1000); ±0,3 (для измерения сопротивления) |
| Измерительный ток (тип.) | 350 µA |
| Время отклика (макс.) | 3 s |
| Типы термометров | Pt100; конфигурируемые: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000); потенциометр: 10 Ω … 1,2 kΩ; 10 Ω … 5,0 kΩ |
| Диапазон температур измерения | −200 … +850 °C (Pt100, Pt200, Pt500, Pt1000), −60 … +250 °C (Ni100, Ni1000), −80 … +260 °C (Ni120) |
| Напряжение питания системы | DC 5 В; через контакты данных |
| Потребляемый ток от питания системы (5 В) | 110 mA |
| Полевое питание | DC 24 В (−25 … +30 %); через силовые перемычечные контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/питание |
| Количество входящих силовых перемычечных контактов | 2 |
| Количество исходящих силовых перемычечных контактов | 2 |
| Технология подключения: входы/выходы | 16 × Push‑in CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Тонкие многожильные проводники | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69 mm / 2.717 inch |
| Длина от верхней кромки DIN‑рейки 35 | 61,8 mm / 2.433 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,338 MJ |
| Вес | 48 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … +85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑1 (2007), EN 61000‑6‑2 (2005) |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑3 |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при RH 75 % | 10 ppm |
| Допустимая концентрация SO2 при RH 75 % | 25 ppm |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4017332258388 |
| Товарный код (HS) | 85389099990 |

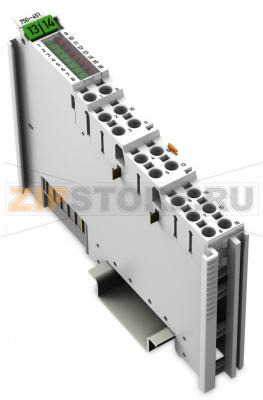

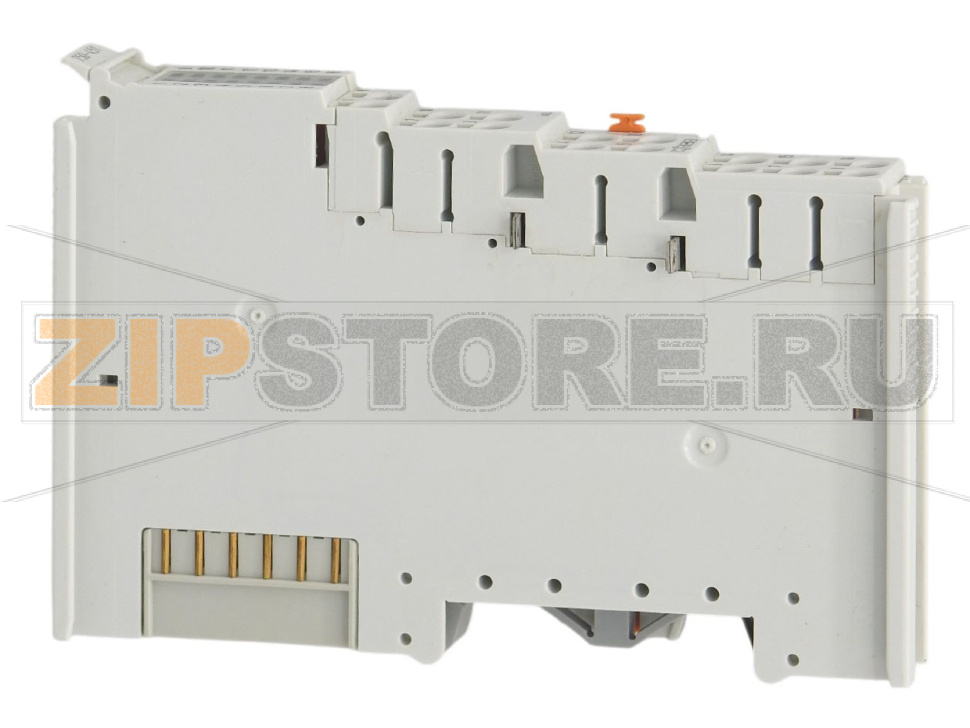

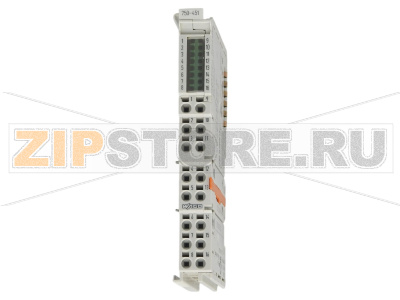

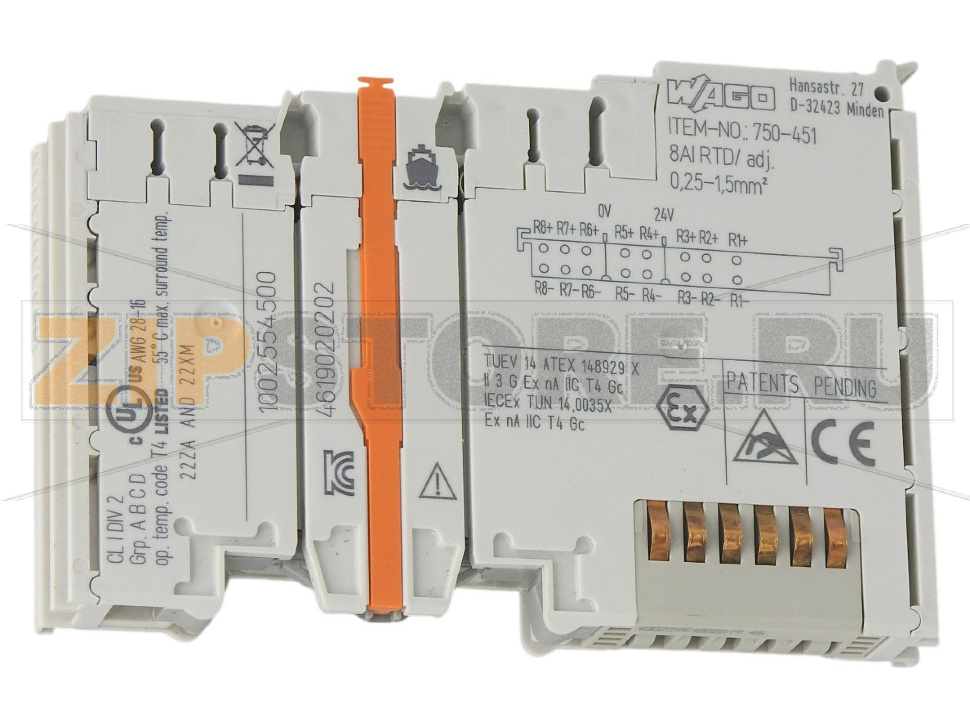

WAGO 750‑451 — модуль аналогового ввода для измерения сопротивления и подключения термосопротивлений Pt/Ni. Решение предназначено для систем децентрализованной автоматизации, где требуется многоканальный съем температуры с последующей линеаризацией в модуле. Поддержка двухпроводных датчиков упрощает модернизацию действующих установок и сокращает затраты на кабельную инфраструктуру.
Модуль ориентирован на применение в HVAC, машиностроении, пищевой и химической промышленности, а также в зданийной автоматике. Линеаризация на уровне ввода снижает нагрузку на контроллер и обеспечивает стабильное представление температуры по всему диапазону. Световая индикация ошибок на канале позволяет оперативно локализовать проблему, а отключение неиспользуемых входов уменьшает влияние наводок и улучшает помехоустойчивость. Конфигурация выполняется через WAGO I/O CHECK или посредством GSD‑файлов, что облегчает интеграцию в различные системы управления.
При монтаже WAGO 750‑451 устанавливается на стандартную DIN‑рейку и подключается через клеммы Push‑in CAGE CLAMP. Рекомендуется использовать экранированные витые пары для сигнальных линий, разделять силовые и сигнальные кабели, а экран заземлять с одной стороны для снижения петель тока. Для двухпроводных датчиков важно учитывать длину и сопротивление линий; при необходимости применять компенсацию или выбирать датчики с большим номиналом (например, Pt1000) для уменьшения относительной погрешности.
Благодаря продуманной диагностике и гибкой конфигурации, WAGO 750‑451 остаётся надежным решением для задач измерения сопротивления и температурного мониторинга. Корректный монтаж, регулярная проверка соединений и соблюдение условий эксплуатации позволяют существенно продлить срок службы модуля и обеспечивать стабильную работу системы.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 8 аналоговых вводов; Измерение сопротивления; регулируемые; светло-серые Wago 750-451.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена 8 аналоговых вводов; Измерение сопротивления; регулируемые; светло-серые Wago 750-451 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
