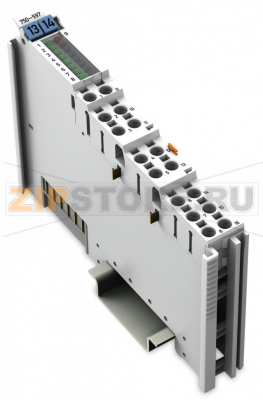

8-канальный аналоговый выход; 0 - 10 В/± 10 В пост.тока; - Wago 750-597

Name: 8-канальный аналоговый выход; 0 - 10 В/± 10 В пост.тока; - Wago 750-597
Brand: Wago
SKU: 750-597

Каталожный номер 750-597

8-канальный аналоговый выход; 0 - 10 В/± 10 В пост.тока; - Wago 750-597 - 8-канальный аналоговый выход; 0 - 10 В/± 10 В пост.тока; - Wago 750-597

Розничная цена

310 $ с НДС

array(34) { ["id"]=> string(6) "171739" ["product_id"]=> string(6) "234353" ["id_1c"]=> NULL ["sku"]=> string(7) "750-597" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-597" ["image_id"]=> NULL ["price"]=> float(29487) ["primary_price"]=> string(10) "310.380162" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(29487) ["unconverted_price"]=> float(310.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(29487) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 29 487 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

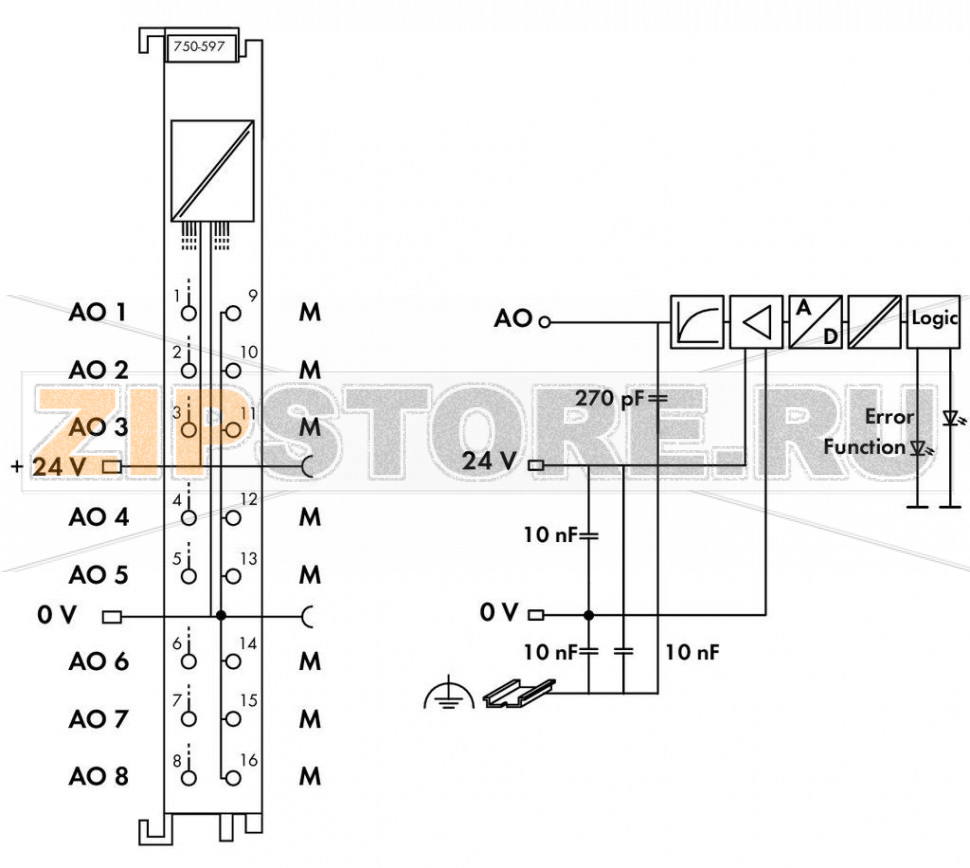

Данный модуль аналоговых выходов формирует стандартные сигналы 0–10 В и ±10 В. Выходной сигнал электрически изолирован и передается с разрешением 12 бит. Питание поступает как от внутренней системы, так и от полевого источника 24 В. Выходные каналы имеют общий потенциал земли. Модуль контролирует отказ полевого питания 24 В: состояние передается на полевой (fieldbus) контроллер и индицируется светодиодом. Конфигурирование выполняется через WAGO I/O CHECK или с использованием GSD‑файлов.

Технические данные

Количество аналоговых выходов	8
Общее количество каналов (модуль)	8
Тип сигнала	Напряжение
Диапазон выходного напряжения	DC 0 … 10 В

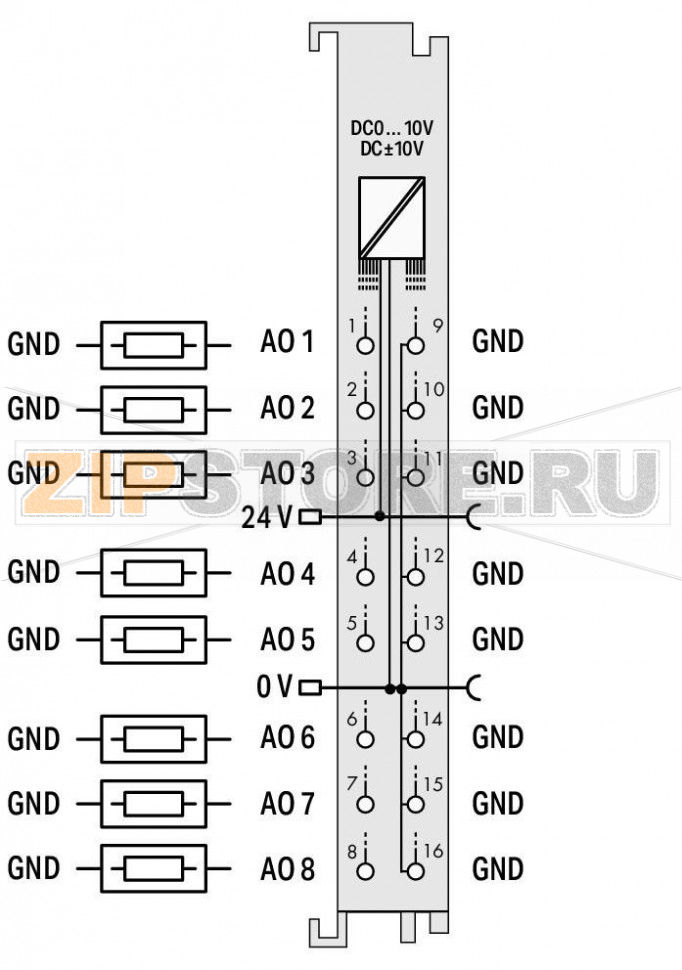

Подключение исполнительных устройств	8 × (2‑проводное)
Разрешение, бит	12
Ширина данных	8 × 16‑бит данных; 8 × 8‑бит управление/статус (опционально)
Нагрузка по выходу (сопротивление)	не менее 2 кОм
Типичное время преобразования	13 мс
Базовая температура для оценки погрешности	25 °C
Макс. отклонение от верхнего значения диапазона	0,1 %
Ошибка выхода, макс. отклонение от верхнего предела	0,1 %
Температурный коэффициент	≤ ±10 ppm/К от наибольшего выходного диапазона
Напряжение системного питания	DC 5 В; через контакты данных
Потребляемый ток по системному питанию (5 В)	61 мА
Напряжение полевого питания	DC 24 В (−15 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Электрическая изоляция	500 В система/питание
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2

Данные соединения

Технология подключения: входы/выходы	16 × Push‑in CAGE CLAMP®
Тип подключения (1)	Входы/Выходы
Одножильные проводники	0,08 … 1,5 мм² / 28 … 16 AWG
Тонкие многожильные проводники	0,25 … 1,5 мм² / 22 … 16 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Глубина	69 мм / 2.717 inch
Высота от верхней кромки DIN‑рейки 35 мм	61,8 мм / 2.433 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	0,323 МДж
Масса	48 г
Сертификаты/соответствие	CE

Эксплуатационные условия

Температура окружающего воздуха (рабочая)	0 … 55 °C
Температура хранения	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Высота установки	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	по IEC 60068‑2‑6
Ударная прочность	15 g по IEC 60068‑2‑27
EMC — помехоустойчивость	по EN 61000‑6‑2
EMC — излучение	по EN 61000‑6‑3
Стойкость к коррозионно‑активным газам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H₂S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO₂ при 75 % отн. влажности	25 ppm

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143432146
Код ТН ВЭД	85389099990

WAGO 750‑597 — восьмиканальный модуль аналоговых выходов для распределённых систем ввода‑вывода. Он предназначен для формирования напряжения управления промышленными приводами, регуляторами и исполнительными механизмами в стандартизованных диапазонах 0–10 В и ±10 В. Модуль устанавливается на DIN‑рейку в составе станций WAGO‑I/O‑SYSTEM и настраивается через WAGO I/O CHECK или посредством GSD‑файлов для интеграции в различные сети.

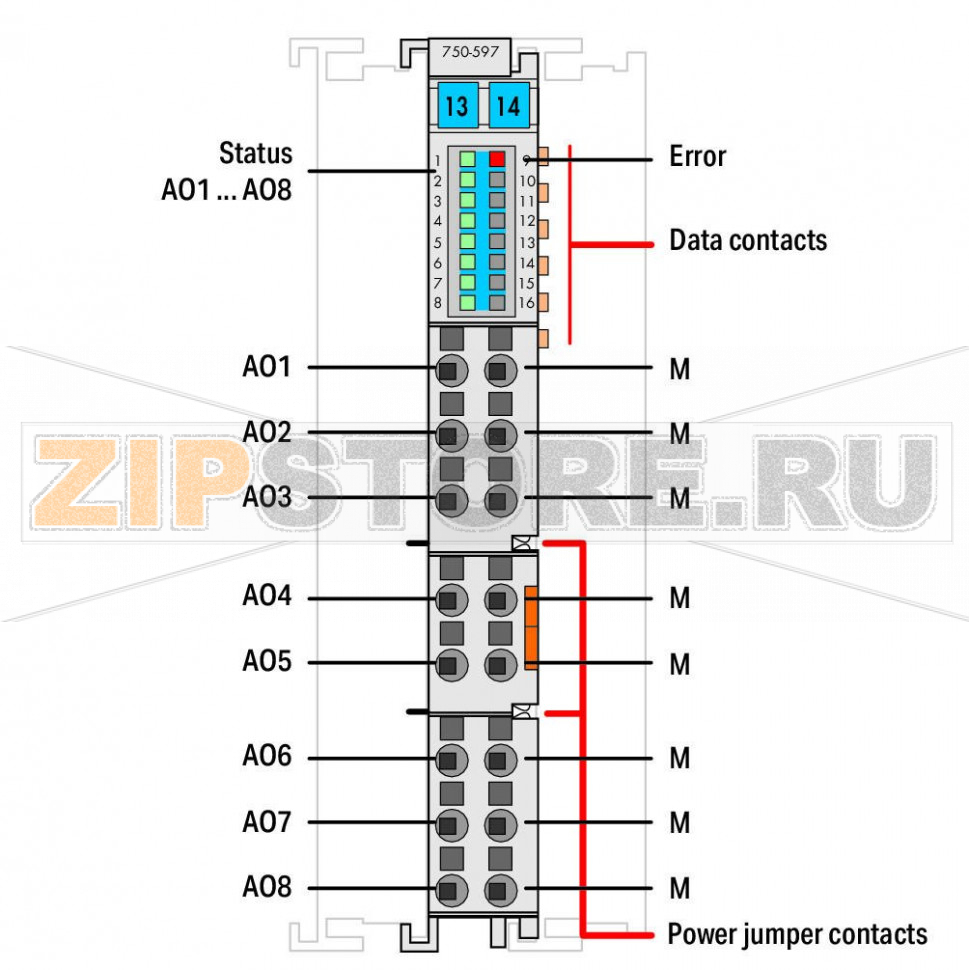

Гальваническая изоляция выходного тракта снижает влияние помех и повышает надёжность при работе в смешанных системах с различными уровнями потенциалов. Общий потенциал «земли» на всех каналах упрощает коммутацию устройств с унифицированными входами. Контроль наличия полевого питания 24 В и индикация состояния светодиодом помогают быстро диагностировать неполадки на объекте, а передача статуса в полевой контроллер сокращает время поиска причины.

Модуль Wago 750‑597 применяют в задачах дискретного и непрерывного регулирования: управление частотными преобразователями, задание уставок ПИД‑контроллерам, позиционирование исполнительных механизмов, формирование опорного напряжения для модулей и блоков автоматики. Компактная ширина позволяет наращивать количество каналов на ограниченной площади шкафа.

Как понять, что модуль вышел из строя

Отсутствует напряжение на одном или нескольких каналах при наличии задания с контроллера.
Выход «завис» на минимуме/максимуме или выдаёт нестабильный сигнал (пульсации, рывки).
На модуле горит/мигает светодиод ошибки, в контроллере фиксируются диагностические сообщения по каналу/питанию.
Сильный нагрев корпуса, запах перегретого пластика, следы потемнения клемм или коррозии.
Несоответствие реального уровня напряжения заданному (существенный дрейф), не устраняемое перенастройкой.

Типичные причины отказов

Неправильная коммутация: переполюсовка, замыкание выхода на «землю» или на внешние источники.
Перегрузка по току из‑за слишком низкого сопротивления нагрузки.
Провалы или пульсации полевого питания 24 В, броски напряжения, наводки.
Электростатические разряды при монтаже, отсутствие экранирования линий в шумной среде.
Превышение допустимых температур/влажности, воздействие агрессивных газов, конденсация.
Механические воздействия: вибрация сверх нормы, удары, ослабление проводников в клеммах.

Рекомендации по эксплуатации и уходу

Соблюдайте требования к нагрузке и диапазонам сигналов; избегайте коротких замыканий и внешних подключений к выходам.
Обеспечьте стабильное и чистое питание 24 В; применяйте фильтрацию и защиту от перенапряжений.
Используйте экранированные кабели для длинных линий, выполняйте заземление экрана по правилам.
Периодически проверяйте затяжку проводников в клеммах, применяйте наконечники на жилах.
Очищайте модуль от пыли сухой мягкой щёткой/воздухом; избегайте агрессивных средств и влаги.
Контролируйте температурный режим шкафа и вентиляцию; не перекрывайте конвекционные зазоры.
Планово проверяйте корректность выдачи сигнала мультиметром на эталонной нагрузке; при выявлении отклонений анализируйте диагностику, при необходимости заменяйте модуль.
Храните и актуализируйте проект и параметры конфигурации (WAGO I/O CHECK, GSD) для быстрой замены.

Выбирая WAGO 750‑597, вы получаете устойчивый к помехам модуль с удобной индикацией и диагностикой, пригодный для широкого круга задач аналогового управления в промышленной автоматике.
