8-канальный дискретный вход/выход; тока; 0,5 А; светло-серые Wago 750-1506

Name: 8-канальный дискретный вход/выход; тока; 0,5 А; светло-серые Wago 750-1506
Brand: Wago
SKU: 750-1506

Каталожный номер 750-1506

8-канальный дискретный вход/выход; тока; 0,5 А; светло-серые Wago 750-1506 - 8-канальный дискретный вход/выход; тока; 0,5 А; светло-серые Wago 750-1506

Розничная цена

181 $ с НДС

array(34) { ["id"]=> string(6) "171747" ["product_id"]=> string(6) "234361" ["id_1c"]=> NULL ["sku"]=> string(8) "750-1506" ["sort"]=> string(1) "1" ["name"]=> string(8) "750-1506" ["image_id"]=> NULL ["price"]=> float(17196) ["primary_price"]=> string(10) "181.005096" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(17196) ["unconverted_price"]=> float(181) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(17196) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 17 196 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Дискретный модуль ввода/вывода предоставляет 8 входов и 8 выходов при ширине всего 12 мм (0,47 дюйма). Он принимает двоичные сигналы управления от дискретных полевых устройств и передает управляющие сигналы от системы автоматизации к подключенным исполнительным механизмам (например, соленоидам, контакторам, передатчикам, реле и другим электрическим нагрузкам). Клеммы Push-in CAGE CLAMP® поддерживают непосредственную вставку одножильных проводников. Зелёные светодиодные индикаторы отображают текущее состояние каждого канала. Оптронная развязка обеспечивает электрическую изоляцию шины от полевого уровня.

Технические данные

Количество цифровых входов	8
Количество цифровых выходов	8
Общее число каналов (модуль)	16
Тип сигнала	Напряжение
Напряжение сигнала	DC 24 В
Подключение датчиков	8 × (1 проводник)
Подключение исполнительных устройств	8 × (1 проводник)
Характеристика входа	коммутация по верхнему плечу (high-side)
Входной фильтр (цифровой)	3 мс
Ток входа на канал при сигнале (0), тип.	0,6 мА
Ток входа на канал при сигнале (1), мин.	2,2 мА
Ток входа на канал при сигнале (1), макс.	2,5 мА
Характеристика выхода	коммутация по верхнему плечу (high-side)
Выходной ток на канал	0,5 А
Выходная защита	защита от короткого замыкания
Макс. частота коммутации	1 кГц
Тип нагрузки	резистивная, индуктивная, лампы
Напряжение сигнала (0)	–3 … +5 В DC
Напряжение сигнала (1)	15 … 30 В DC
Ширина входных данных (внутренняя), макс.	8 бит
Ширина выходных данных (внутренняя), макс.	8 бит
Напряжение системного питания	DC 5 В; через контакты данных
Потребление от системного питания (5 В)	30 мА
Напряжение питания полевого уровня	DC 24 В (–25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление от полевого питания (модуль без внешней нагрузки)	16 мА
Изоляция	500 В система/полевое питание

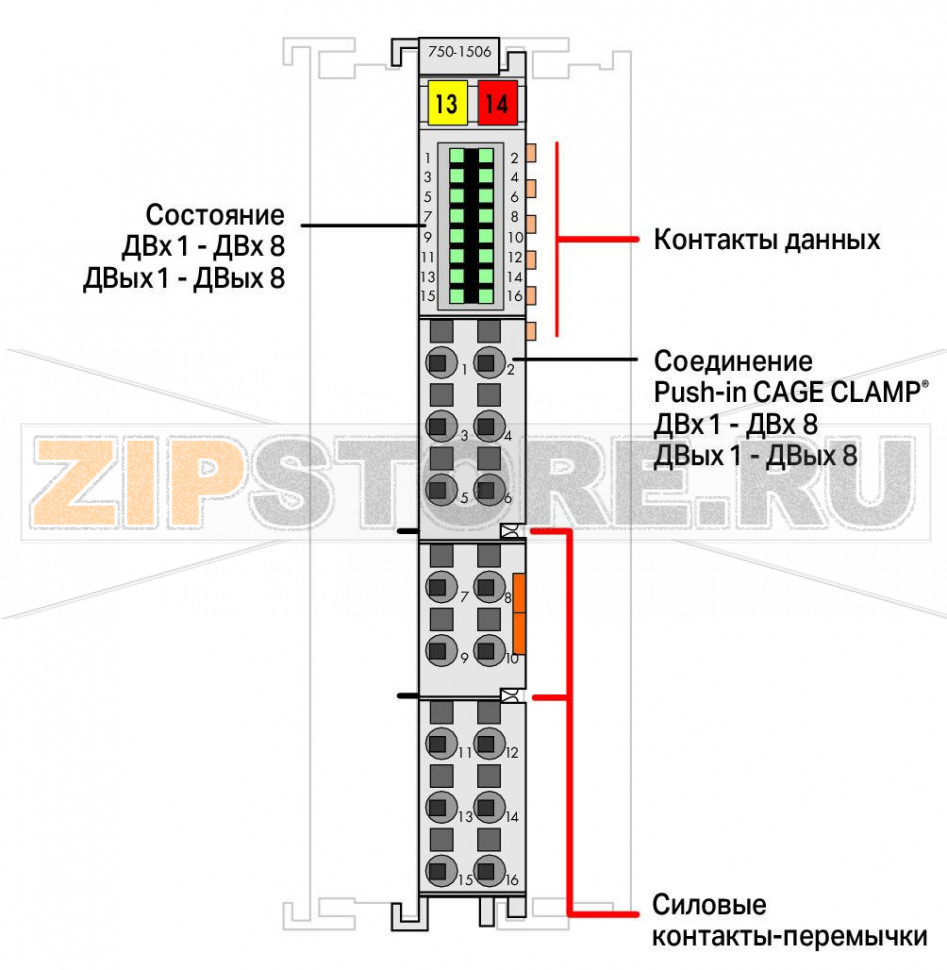

Индикаторы	LED (1–8) зелёные: статус DI 1 … DI 8; LED (9–16) зелёные: статус DO 1 … DO 8
Количество входящих контактов шины питания	2
Количество исходящих контактов шины питания	2
Допустимый ток через контакты шины питания	10 А

Данные соединения

Технология подключения: входы/выходы	16 × Push-in CAGE CLAMP®
Тип соединения (1)	Входы/Выходы
Сечение одножильных проводников	0,08 … 1,5 мм² / 28 … 16 AWG
Сечение тонких многожильных проводников	0,25 … 1,5 мм² / 22 … 16 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма
Тип проводника (1)	тонкие многожильные (f-st)
Тип проводника (2)	одножильные (s)

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69 мм / 2,717 дюйма
Длина от верхней кромки DIN-рейки 35	61,8 мм / 2,433 дюйма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,007 МДж
Вес	49 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	–40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Высота установки	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	согласно EN 61000-6-2, для морских применений
ЭМС — излучение помех	согласно EN 61000-6-3, для морских применений
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX (коробка)
Страна происхождения	DE (Германия)
GTIN	4045454905545
Код ТН ВЭД	85371098990

8‑канальный дискретный модуль ввода/вывода WAGO 750‑1506 ориентирован на компактные распределённые системы, где важны плотность каналов и надёжность. Он подходит для подключения дискретных датчиков и управления исполнительными механизмами в шкафах автоматизации, обеспечивая развязку полевого уровня от шины и визуальный контроль состояния по каналам. Благодаря Push‑in CAGE CLAMP® подключение проводников выполняется быстро и без инструмента, что сокращает время монтажа и снижает вероятность ошибок.

Модуль полезен там, где требуется комбинированный ввод/вывод в одном корпусе: локальные панели, небольшие станки, модернизация линий. Защита выходов от короткого замыкания повышает отказоустойчивость, а индикация состояния упрощает диагностику в эксплуатации. При правильной интеграции в систему (соблюдение полярности, уровней сигналов и допустимой нагрузки) WAGO 750‑1506 обеспечивает стабильную работу и предсказуемую коммутацию дискретных цепей.

Типичные причины отказов:

Превышение допустимого тока нагрузки на выходах или суммарного тока по шине питания.
Переходные перенапряжения и импульсные помехи от индуктивных нагрузок без демпфирующих цепей (диодов/RC‑снабберов).
Неправильная полярность/уровень полевого питания или ошибочное подключение клемм.
Длительная работа за пределами температурного диапазона, недостаточная вентиляция, перегрев.
Влага, конденсат, агрессивные газы при эксплуатации вне требований IP20 и указанных норм.
Механические воздействия: удар, вибрация сверх нормы, ослабление крепления на DIN‑рейке.
Статическое электричество и наводки при отсутствии экранирования и заземления.

Как понять, что модуль вышел из строя:

Светодиоды каналов не загораются при подаче сигналов, либо горят не соответствуя фактическому состоянию входов/выходов.
Выходы не коммутируют нагрузку при наличии управляющего сигнала, фиксируется постоянный обрыв или КЗ по каналу.
Модуль существенно нагревается, ощущается запах перегрева, видны следы потемнения пластика.
Система/контроллер фиксирует ошибки шины или диагностику по модулю, исчезновение связи.
Измерения показывают аномальные уровни напряжений/токов на клеммах при штатном режиме.

Рекомендации по эксплуатации и уходу:

Соблюдайте номинальные уровни питания и токи нагрузки; применяйте защиту цепей (предохранители, ограничители перенапряжений).
Для индуктивных нагрузок используйте демпфирующие цепи (диоды, варисторы, RC‑снубберы) максимально близко к нагрузке.
Обеспечьте правильное заземление и экранирование кабелей, разделение силовых и сигнальных трасс.
Монтируйте модуль на DIN‑рейку в соответствии с рекомендациями, обеспечьте вентиляционные зазоры и температурный режим.
Применяйте наконечники-гильзы для гибких проводов, выдерживайте длину зачистки и сечение, периодически подтягивайте соединения при регламентном обслуживании.
Защищайте шкаф от пыли, влаги и агрессивных газов; проводите сухую чистку от пыли без абразивов и жидкостей.
Периодически проверяйте индикацию и тестируйте каналы под нагрузкой; при признаках перегрева выводите модуль из эксплуатации и проводите диагностику.

Соблюдение этих рекомендаций позволяет продлить срок службы WAGO 750‑1506 и поддерживать стабильную работу дискретных цепей в составе системы автоматизации.
