8-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 753-530

Name: 8-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 753-530
Brand: Wago
SKU: 753-530

Каталожный номер 753-530

8-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 753-530 - 8-канальный дискретный выход; тока; 0,5 А; светло-серые Wago 753-530

Розничная цена

84 $ с НДС

array(34) { ["id"]=> string(6) "171760" ["product_id"]=> string(6) "234374" ["id_1c"]=> NULL ["sku"]=> string(7) "753-530" ["sort"]=> string(1) "1" ["name"]=> string(7) "753-530" ["image_id"]=> NULL ["price"]=> float(8009) ["primary_price"]=> string(9) "84.302734" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(8009) ["unconverted_price"]=> float(84.3) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(8009) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 8 009 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

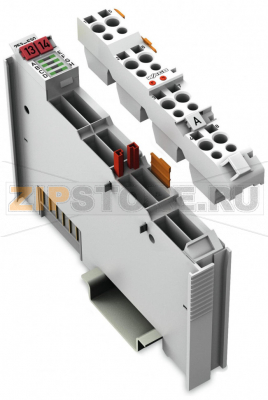

Модуль дискретных выходов предоставляет 8 каналов при ширине всего 12 мм (0,47"). Подключенная нагрузка переключается системой управления через дискретный выход. Все каналы оснащены защитой от короткого замыкания. Полевой и системный уровни электрически изолированы друг от друга.

Примечание: Съемные соединители серии 753 и кодировочные контакты не входят в комплект поставки.

Технические данные

Количество дискретных выходов	8
Общее число каналов (модуль)	8
Тип сигнала	Напряжение
Тип сигнального напряжения	DC 24 В
Подключение исполнительных механизмов	8 x (1-проводное)
Характеристика выхода	переключение по высокому плечу (high-side)
Выходной ток на канал	0,5 A
Защита выходов	защита от короткого замыкания
Максимальная частота коммутации	2 kHz
Тип нагрузки	резистивная, индуктивная, лампы
Энергия, рассеиваемая при отключении индуктивной нагрузки (макс.)	0,9 J
Внутренняя разрядность выходов (макс.)	8 бит
Напряжение системного питания	DC 5 В; через дата-контакты
Потребляемый ток по системному питанию (5 В)	25 mA
Напряжение полевого питания	DC 24 В (-25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребляемый ток по полевому питанию (модуль без внешней нагрузки)	15 mA
Изоляция	500 В система/питание

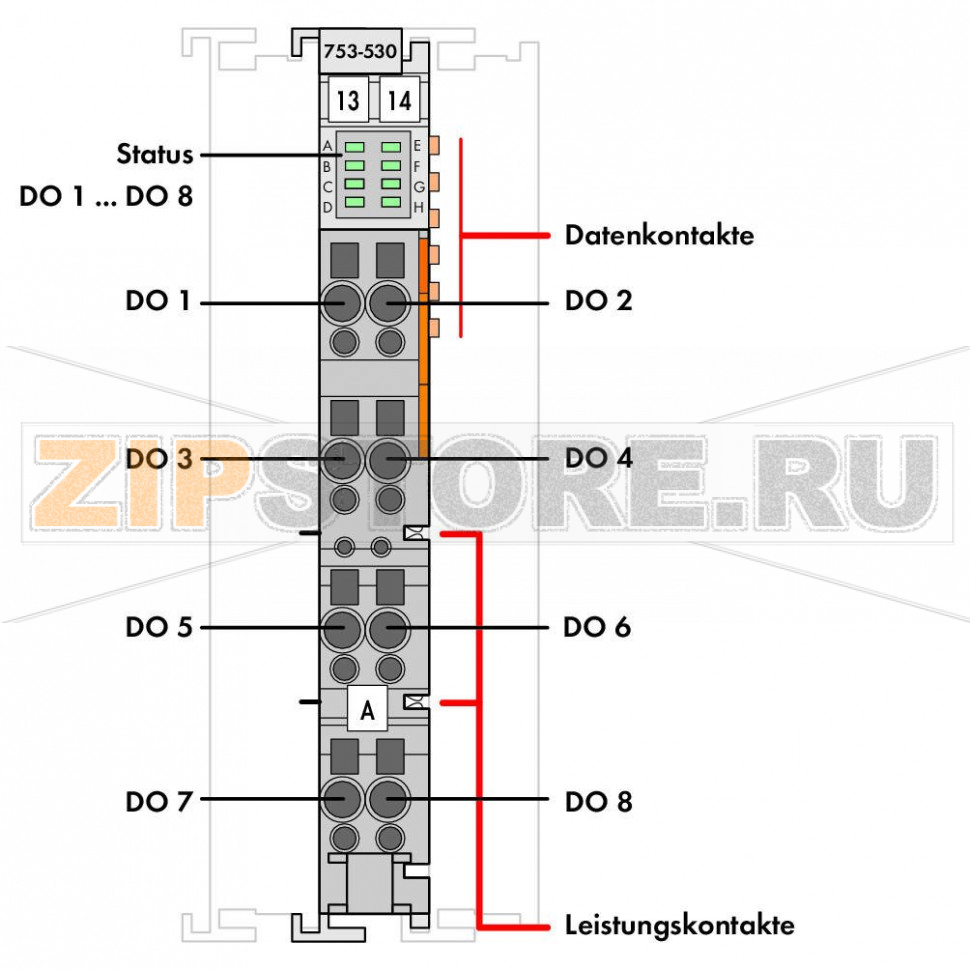

Индикаторы	LED (A–H) зелёные: состояние DO 1 … DO 8
Количество входных силовых перемычек	2
Количество выходных силовых перемычек	2
Допустимый ток силовых перемычек	10 A

Данные соединения

Технология подключения: входы/выходы	8 x CAGE CLAMP®
Тип соединения (1)	Входы/выходы
Сечение однопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки изоляции	9 … 10 мм / 0.35 … 0.39 inch

Геометрические данные

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69 mm / 2.717 inch
Высота от верхней кромки DIN-рейки 35	61,8 mm / 2.433 inch

Механические данные

Тип монтажа	DIN-рейка 35 мм
Съемный соединитель	да

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	0,914 MJ
Вес	41,6 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность без конденсации	95 %
Виброустойчивость	4g по IEC 60068-2-6
Ударопрочность	15g по IEC 60068-2-27
ЭМС — помехоустойчивость	согласно EN 61000-6-2, судовые применения
ЭМС — излучение помех	согласно EN 61000-6-4, судовые применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75% отн. влажности	10 ppm
Допустимая концентрация SO2 при 75% отн. влажности	25 ppm

Коммерческие данные

Группа продуктов	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454686956
Код ТН ВЭД	85371098990

WAGO 753-530 — 8-канальный модуль дискретных выходов для систем распределённого ввода-вывода WAGO-I/O-SYSTEM 750/753. Он предназначен для коммутации исполнительных устройств постоянного тока, таких как катушки клапанов, реле, сигнальные лампы и другие нагрузки. Каналы реализованы по схеме high-side, что упрощает подключение нагрузки к «плюсу» питания. Модуль имеет гальваническую развязку между полевым и системным уровнями, а также канал-индикацию состояния на лицевой панели, что облегчает диагностику при эксплуатации и пусконаладке. Съёмные разъёмы серии 753 (приобретаются отдельно) позволяют быстро обслуживать и заменять модуль без перекоммутации проводов.

WAGO 753-530 используется в шкафах автоматики машин, технологических установок и в инженерных системах зданий. Узкая ширина 12 мм экономит место на DIN-рейке, а пружинная клеммная технология CAGE CLAMP обеспечивает надёжный контакт при вибрациях и температурных колебаниях. Короткозамыкательная защита каналов снижает риск повреждения при ошибках монтажа или в аварийных режимах. Допустимая частота переключения позволяет применять модуль в задачах, требующих быстрого и стабильного управления.

Типичные причины отказов

Превышение тока канала или суммарного тока по силовым перемычкам, длительные перегрузки.
Повышенное или заниженное полевое питание, переполюсовка, импульсные перенапряжения.
Коммутация индуктивной нагрузки без демпфирования, превышение допустимой энергии при отключении.
Нарушение условий эксплуатации: высокая влажность с конденсацией, агрессивные газы сверх допустимых уровней, перегрев из‑за плохой вентиляции.
Ошибки монтажа: замыкание на корпус/землю, путаница проводов, повреждение съёмных разъёмов.
Механические воздействия: вибрации и удары выше норм, деформация DIN-рейки.
Электростатические разряды при обслуживании без мер защиты.

Признаки неисправности

Канал не подаёт напряжение на нагрузку при команде включения, светодиод канала не загорается или мигает нетипично.
Канал остаётся во включённом состоянии без команды, наличие остаточного напряжения на выходе.
Повышенный нагрев корпуса, запах перегрева, потемнение пластика вокруг клемм.
Сообщения/диагностика контроллера о перегрузке/коротком замыкании, частые срабатывания защиты.
Аномальное потребление по 24 В, просадка шины питания при включении нагрузки.

Рекомендации по эксплуатации и уходу

Проектируйте каналы с запасом по току; для индуктивных нагрузок применяйте диоды/RC-цепи или варисторы на катушках.
Разделяйте питание мощных нагрузок и логики, используйте корректные силовые перемычки и защитные автоматы/предохранители по каналам.
Соблюдайте полярность и диапазон полевого питания, обеспечьте надёжное заземление и экранирование в соответствии с EMC-практиками.
Периодически проверяйте затяжку проводников, состояние клемм и отсутствие следов коррозии и нагрева; очищайте пыль сухим сжатым воздухом.
Поддерживайте температурный режим шкафа и вентиляцию; избегайте конденсации влаги.
Не производите «горячее» подключение/отключение разъёмов; используйте ESD-защиту при обслуживании.
При хранении соблюдайте температурный диапазон и защищайте модуль от агрессивных газов.

Соблюдение этих рекомендаций повышает надёжность и срок службы WAGO 753-530 и снижает риск простоев оборудования. В случае выхода из строя модуль легко заменить благодаря съёмным разъёмам серии 753 без повторной коммутации проводов.
