Шпиндель подачи риббона TSC TTP-343 Plus

Каталожный номер 98-0130019-20LF
Розничная цена
29 $ с НДС ≈ 2 756 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 9 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Шпиндель подачи риббона для принтера TSC TTP-343 Plus
Запчасть на сборочном чертеже под номером: 3
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: RIBBON SUPPLY SPINDLE ASS’Y

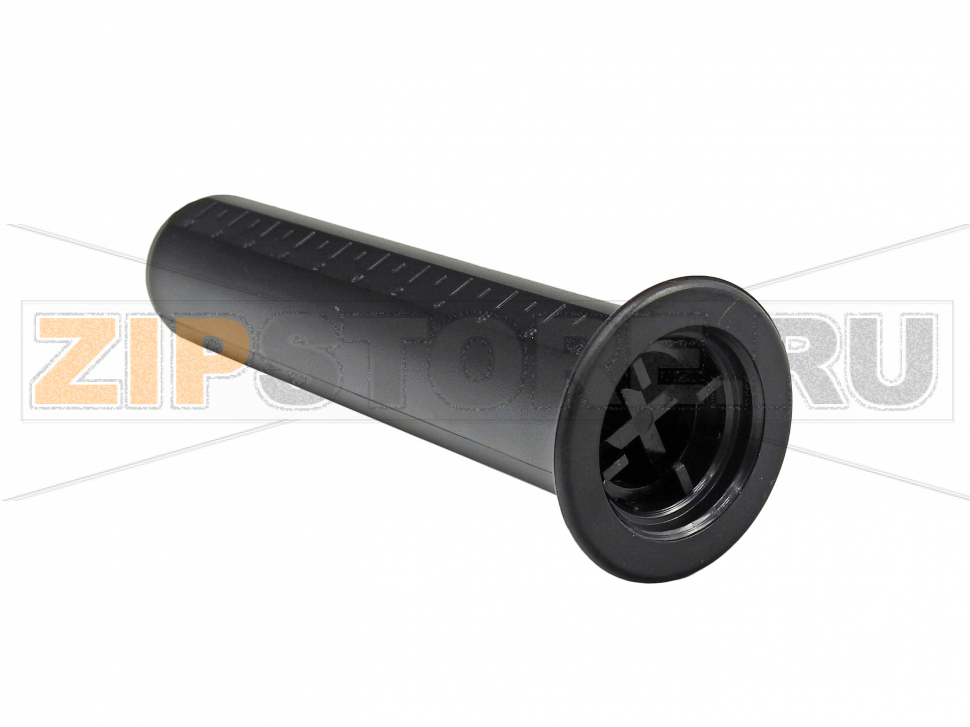

Шпиндель подачи риббона для принтера TSC TTP-343 Plus — ось, на которую надевается рулон красящей ленты. На фотографиях деталь видна как чёрный полый цилиндр с фланцем на одном конце; по длине цилиндра идут продольные ролики, а в торце фланца сделана крестовина для посадки на вал привода. С противоположной стороны закреплена металлическая пластинчатая пружина на винте — она создаёт натяжение ленты. В номенклатуре TSC узел числится как RIBBON SUPPLY SPINDLE ASS'Y. Узел съёмный: он снимается с вала без разборки лентопротяжного механизма.

Назначение

Шпиндель держит рулон риббона в узле подачи и передаёт ему вращение, обеспечивая равномерную размотку ленты во время печати. От состояния этой детали зависит натяжение риббона: при слабом или неравномерном натяжении появляются складки, пропуски переноса и волнистые края изображения. Меняют шпиндель при изломе фланца, срыве крестовины, потере упругости пружины или люфте на валу привода. Пружина на корпусе задаёт сопротивление вращению, поэтому её состояние сказывается на ровности переноса краски сильнее, чем состояние самого цилиндра.

Синонимы и варианты названия

Шпиндель риббона, ось подачи ленты, держатель рулона риббона, ribbon supply spindle, узел шпинделя подачи в сборе.

Признаки износа и когда нужна замена

  • Рулон риббона проворачивается свободно, натяжение отсутствует, лента идёт волной.
  • Трещина или скол на фланце, излом крестовины в торце.
  • Люфт шпинделя на валу привода, слышимый стук при вращении.
  • Ослабшая или отломанная прижимная пружина, винт крепления потерян.
  • Смятые и стёртые продольные ролики, из-за которых гильза заедает.
  • Гильза риббона садится с зазором, рулон покачивается на шпинделе.

Уход и профилактика

  • Надевать рулон риббона без удара, совмещая гильзу с осью, а не насаживая с усилием.
  • Держать пружину и посадочные поверхности чистыми, без следов клея и пыли.
  • Проверять затяжку винта пружины при каждой замене ленты.
  • Не проворачивать шпиндель вручную при включённом приводе.
  • Осматривать шпиндель при каждой смене рулона: трещины у фланца появляются незаметно.

Что влияет на ресурс

  • Качество гильзы риббона: мятая втулка даёт биение и лишнюю нагрузку.
  • Число замен ленты и аккуратность персонала при заправке.
  • Натяжение, выставленное в узле подачи: перетяжка ускоряет износ пружины.
  • Температура в зоне печати и общая запылённость механизма.
  • Состояние вала привода и соосность посадки.
  • Порядок установки: посадка с усилием разрабатывает крестовину и ослабляет посадку.

Шпиндель совместим с принтером TSC TTP-343 Plus, артикул 98-0130019-20LF. При заказе уточняйте, что нужен именно узел подачи (supply), а не приёмный шпиндель: они различаются посадкой и направлением работы пружины, поэтому взаимозаменяемыми не являются. В поставку входит только шпиндель: вал привода и крепёж к нему не прилагаются.

Характеристики

Производитель TSC
Модель TTP-343 Plus
Запчасть предназначена для термопринтера
Тип запчасти Шпиндель
Фото актуальное Да
