Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора по центру) TSC TTP-342 Pro

Каталожный номер 98-0180010-11LF
Розничная цена
38 $ с НДС ≈ 3 611 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора по центру) TSC TTP-342 Pro

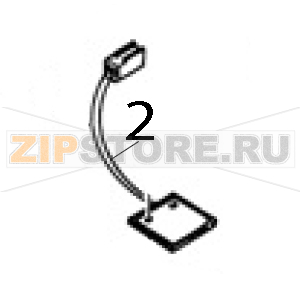

Запчасть на деталировке под номером: 2

Плата PCB-D в сборе — сменный узел с оптическими датчиками для термотрансферного принтера TSC TTP-342 Pro. На ней смонтированы излучающие каналы двух сенсоров: датчика межэтикеточного зазора (gap) и датчика красящей ленты (ribbon Tx). Исполнение с датчиком зазора по центру соответствует стандартной симметричной схеме протяжки носителя, когда зазор или метка проходят по средней линии печати. Узел работает в паре с приёмной платой сенсоров и участвует в каждой калибровке: по его сигналу принтер находит границу этикетки и контролирует наличие ленты.

Назначение

Плата формирует сигнал излучения для двух оптических каналов. Канал зазора просвечивает носитель и позволяет принтеру отличать этикетку от прокладки или от зазора между этикетками, то есть задаёт длину формата и точку отрыва. Канал риббона проверяет, что красящая лента установлена и ещё не израсходована. Оба сигнала уходят на главную плату, которая по ним строит калибровку и останавливает печать при ошибке подачи или окончании ленты.

Синонимы и варианты названия

Плата датчиков PCB-D, сенсорная плата зазора, узел датчика зазора и ленты, transmission sensor board, gap/ribbon Tx sensor PCB, PCB-D ass'y. В заявках её также называют платой верхних сенсоров и платой калибровки носителя.

Признаки износа и когда нужна замена

  • Принтер не завершает калибровку: останавливается на определении зазора или сообщает об ошибке носителя.
  • Этикетки печатаются со сдвигом по длине формата, изображение «наползает» на соседнюю этикетку.
  • Принтер перестаёт видеть конец красящей ленты — печать идёт с пропусками или без переноса краски.
  • Датчик срабатывает ложно: остановки с сообщением о зазоре при нормально заправленном носителе.
  • На оптике виден налёт клея, пыли или тонера, который не снимается очисткой.
  • Повреждён разъём или надломлен провод жгута у основания платы.

Уход и профилактика

  • Очищайте оптические окна безворсовой салфеткой, смоченной изопропиловым спиртом, не касаясь их пальцами.
  • Продувайте зону сенсоров от пыли и обрезков прокладки при каждой замене рулона.
  • Проверяйте посадку разъёма и целостность жгута при снятии кожуха.
  • После замены платы обязательно выполняйте калибровку носителя и пробную печать.

Что влияет на ресурс

  • Качество прокладки: ворсистая бумага и дешёвый лайнер дают пыль, оседающую на оптике.
  • Клеевой слой этикеток: при перемотке клей попадает на датчик и мутнеет окно.
  • Температура и влажность в помещении, конденсат на холодной оптике.
  • Аккуратность обслуживания: спирт и агрессивные растворители разрушают корпус оптики.
  • Состояние протяжки: рывки и перекосы носителя ускоряют механический износ посадки.

Комплектация

Плата поставляется в сборе, как на фото: сенсорный узел с припаянным жгутом и ответным разъёмом. Дополнительные крепёжные элементы в комплект не входят.

Узел совместим с TSC TTP-342 Pro и устанавливается вместо платы с тем же посадочным местом. Артикул 98-0180010-11LF соответствует исполнению с центральным датчиком зазора; версия со смещением 4 мм вправо имеет другой артикул и с этой платой не взаимозаменяема. При заказе сверяйте тип датчика и смещение по маркировке на корпусе принтера и по внешнему виду старой платы.

Характеристики

Производитель TSC
Модель TTP-342 Pro
Тип запчасти Датчик (сенсор)
Название запчасти на английском языке (En) PCB-D ass’y (Gap / Ribbon Tx sensor, and gap sensor in the center) TSC TTP-342 Pro



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора по центру) TSC TTP-342 Pro.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора по центру) TSC TTP-342 Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
