Плата PCB-E1 в сборе (датчик зазора Rx и чёрной метки, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-243E Pro

Описание товара

PCB-E1 ass’y (Gap Rx/Black Line Sensor, and right offset 4mm from the center) TSC TTP-243E Pro

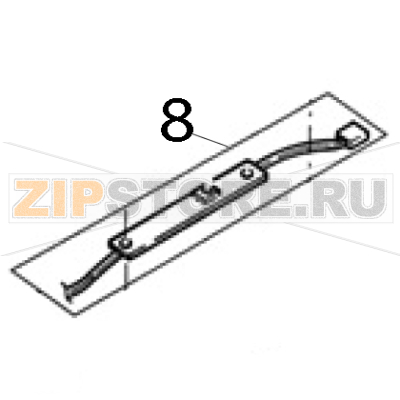

Запчасть на деталировке под номером: 8

Плата PCB-E1 в сборе — узел приёмных датчиков принтера этикеток TSC TTP-243E Pro. Плата объединяет датчик зазора (канал Rx) и датчик чёрной метки, при этом датчик зазора смещён на 4 мм вправо от центра печати. Узел стоит в механизме нижней крышки и принимает сигнал, который излучает парная плата PCB-D. На фото видна вытянутая плата с гибким шлейфом и ответным разъёмом на конце; читаемой маркировки на детали нет.

Назначение

Приёмный канал фиксирует прохождение подложки и границы между этикетками, а канал чёрной метки распознаёт метку на обратной стороне носителя. По этим сигналам контроллер находит начало этикетки, задаёт шаг подачи и останавливает печать в нужной точке. Смещение 4 мм вправо задаёт положение рабочей точки относительно центра печати: от этого зависит, попадёт ли метка в зону считывания при узком носителе, поэтому параметр учитывают при калибровке.

Синонимы и варианты названия

Плата датчиков PCB-E1; узел датчика зазора и чёрной метки; PCB-E1 ass'y; Gap Rx / Black Line sensor board; плата приёмных сенсоров TTP-243E Pro.

Признаки износа и когда нужна замена

• Принтер не распознаёт чёрную метку и печатает с произвольным смещением.
• Калибровка по метке или по зазору завершается ошибкой.
• Печать останавливается с сообщением об отсутствии носителя при заправленном рулоне.
• Срабатывание датчика нестабильно: задания обрываются на середине.
• Шлейф перетёрт, разъём держится неплотно или окислен.
• На плате заметны следы влаги, коррозии или перегрева элементов.

Уход и профилактика

• Очищать рабочую площадку приёмника от пыли и клея мягкой салфеткой.
• Не направлять на плату струю сжатого воздуха с конденсатом.
• Проверять посадку шлейфа после сборки механизма.
• Фиксировать кабель так, чтобы он не касался движущихся частей.
• Повторять калибровку после смены типа носителя.

Что влияет на ресурс

• Загрязнение оптики датчика пылью, ворсом и клеем.
• Прозрачные подложки и глянцевые материалы, дающие ложные срабатывания.
• Качество сборки и натяжение шлейфа.
• Влажность в помещении и перепады температуры.
• Аккуратность действий оператора при заправке.

Плата поставляется для принтера TSC TTP-243E Pro, артикул 98-0180044-30LF. При заказе сверяйте смещение датчика и тип разъёма: узел работает в паре с платой PCB-D, и при неверном подборе одного элемента пара не выдаёт устойчивый сигнал.
