Шпиндель внутреннего смотчика в сборе MB340

Каталожный номер 98-0680018-00LF
Розничная цена
133 $ с НДС ≈ 12 601 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Internal rewinding spindle assembly TSC MB340

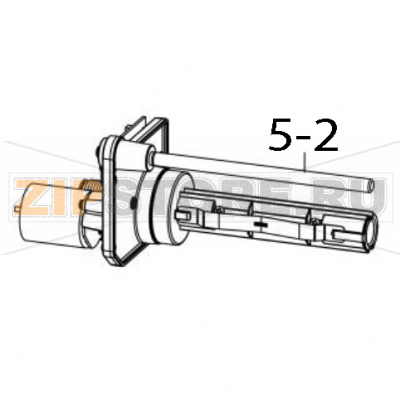

Запчасть на деталировке под номером: 5-2

Шпиндель внутреннего смотчика в сборе для принтера TSC MB340 — узел опционального устройства, которое подматывает подложку внутри корпуса. Шпиндель удерживает втулку с намотанной лентой и передаёт ей вращение при работе смотчика. С ним принтер печатает с внутренней намоткой, не выпуская подложку наружу. Узел поставляется в сборе, включая вал, опорную площадку и фиксатор.

Назначение

Внутренний смотчик забирает отработанную подложку на втулку, и рулон остаётся компактным. Шпиндель центрирует втулку, фиксирует её от проворота и снимает натяжение с тракта подачи. На рисунке деталь показана в виде вала с фланцем, опорной площадкой и фиксирующим элементом на конце. Равномерная намотка зависит от того, насколько плотно втулка сидит на шпинделе: при люфте лента ложится с перекосом.

Синонимы и варианты названия

Используются названия: шпиндель смотчика, шпиндель внутренней намотки, ось смотчика в сборе, internal rewinding spindle assembly, rewinder spindle. В заявках встречается «вал подмотки MB340».

Признаки износа и когда нужна замена

  • втулка прокручивается на шпинделе, намотка идёт слабо;
  • подложка наматывается с перекосом, край уходит в сторону;
  • фиксирующий элемент не держит втулку, появляется осевой люфт;
  • опорная площадка деформирована, шпиндель задевает корпус;
  • при намотке слышен скрип и ощущается неравномерность вращения;
  • рулон на шпинделе снимается с заметным усилием или сбивается в сторону.

Уход и профилактика

  • снимать остатки клея и пыль с посадочной поверхности;
  • проверять посадку втулки перед каждой заправкой;
  • не прилагать боковое усилие при снятии рулона;
  • контролировать затяжку крепежа опорной площадки;
  • осматривать фиксатор на отсутствие выработки.

Что влияет на ресурс

  • качество втулок: мятая втулка разбивает посадку;
  • усилие натяжения подложки в настройках смотчика;
  • масса наматываемого рулона;
  • перекос при заправке ленты;
  • частота смены рулонов и аккуратность оператора.

Комплектация

На рисунке узел представлен валом шпинделя с фланцем, опорной площадкой и фиксирующим элементом на конце. Дополнительная оснастка в комплект не входит.

Деталь совместима с принтером TSC MB340, артикул 98-0680018-00LF. При заказе сверяют артикул, тип посадки втулки и конфигурацию фиксатора, так как узлы разных версий смотчика различаются. Перед заменой убеждаются, что смотчик установлен на принтере и подключён.

Характеристики

Производитель TSC
Модель MB340
Запчасть предназначена для термопринтера
Тип запчасти Шпиндель
Название запчасти на английском языке (En) Internal rewinding spindle assembly TSC MB340



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Шпиндель внутреннего смотчика в сборе MB340.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Шпиндель внутреннего смотчика в сборе MB340 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
