Материнская плата в сборе TSC MB240T

Name: Материнская плата в сборе TSC MB240T
Brand: TSC
SKU: 98-0680034-00LF

Каталожный номер 98-0680034-00LF

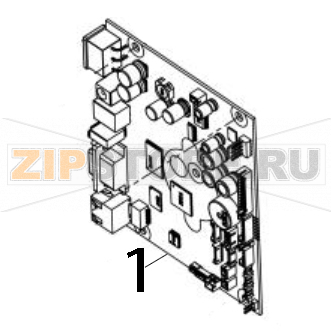

Материнская плата в сборе TSC MB240T Основной электронный модуль промышленного принтера этикеток TSC MB240T. Плата управляет загрузкой устройства, обработкой заданий печати, работой печатающего механизма, датчиков, панели управления и подключённых интерфейсов. На ней размещены процессор, память, контроллеры, цепи питания, разъёмы внутренних узлов и внешние коммуникационные порты.Запчасть на деталировке под номером: 1

Материнская плата в сборе TSC MB240T - Материнская плата в сборе TSC MB240T

Розничная цена

363 $ с НДС

array(34) { ["id"]=> string(6) "535234" ["product_id"]=> string(6) "597437" ["id_1c"]=> NULL ["sku"]=> string(15) "98-0680034-00LF" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(34501) ["primary_price"]=> string(10) "363.157526" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(2) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(2) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(34501) ["unconverted_price"]=> float(363.15) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(34501) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1686]=> string(3) "TSC" } ["zapchast_prednaznachena_dlya"]=> array(1) { [45955]=> string(26) "термопринтера" } ["tip_zapchasti"]=> array(1) { [43388]=> string(82) "Плата материнская (главная, основная, логики)" } ["nazvanie_zapchasti_na_angliyskom_yazyke"]=> string(30) "Main board assembly TSC MB240T" ["sovmestimy_katalozhnye_nomera"]=> string(32) "SP-MB240-0029
98-065K062-48LF" ["foto_aktualnoe"]=> object(shopBooleanValue)#1209 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } } }

≈ 34 501 ₽ с НДС

Купить в 1 клик

Наличие на складах:

Москва: 2 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Запчасть на деталировке под номером: 1

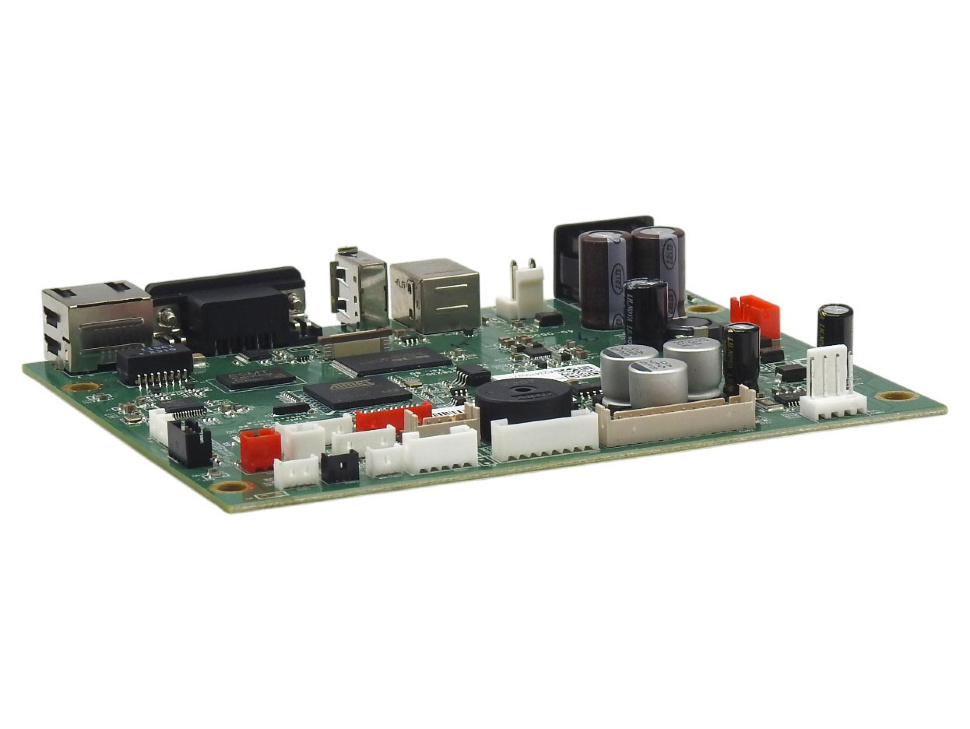

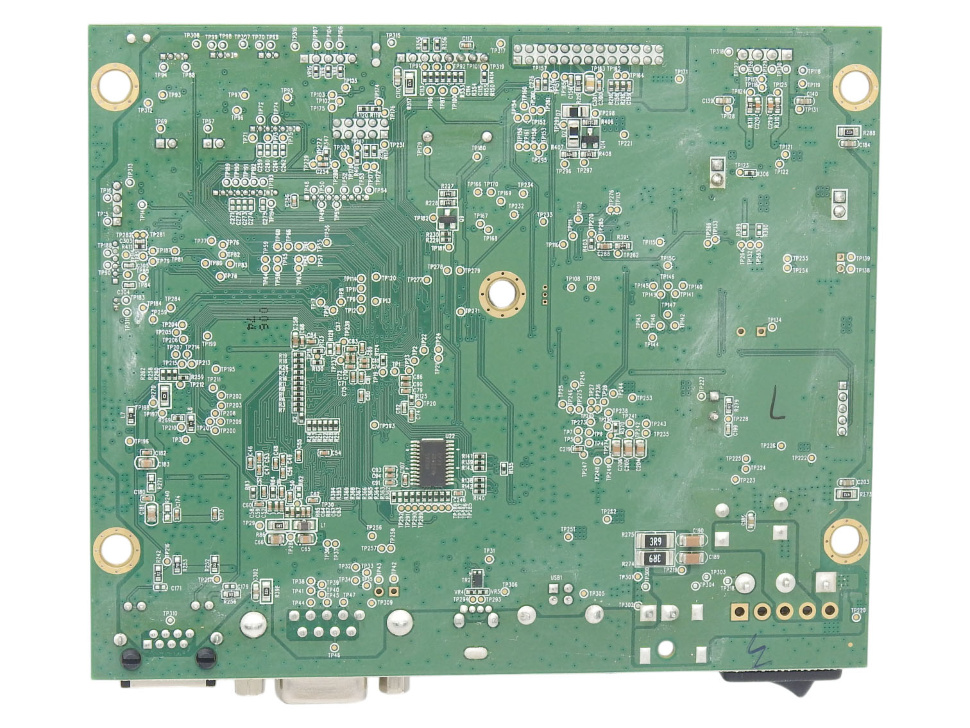

Материнская плата в сборе TSC 98-0680034-00LF — основной электронный модуль промышленного принтера этикеток TSC MB240T. Плата управляет загрузкой устройства, обработкой заданий печати, работой печатающего механизма, датчиков, панели управления и подключённых интерфейсов. На ней размещены процессор, память, контроллеры, цепи питания, разъёмы внутренних узлов и внешние коммуникационные порты.

Назначение

Запчасть применяется для восстановления принтера при неисправности основной электроники. Она принимает данные от компьютера или сети, преобразует их в команды печати, синхронизирует протяжку материала и работу термоголовки, а также контролирует состояние оборудования. Материнская плата рассчитана на установку в TSC MB240T. Перед заказом рекомендуется сверить модель, ревизию принтера и каталожный номер детали.

Маркировка

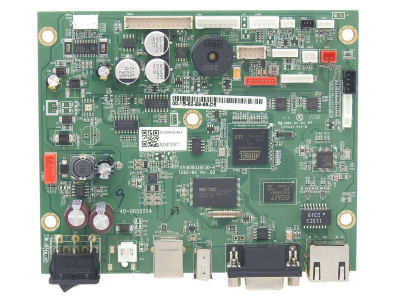

Каталожный номер сборочной единицы: 98-0680034-00LF. На представленной плате видны обозначения 98-065K062-48LF, 65100038230, T065-MS Ver.60 и 40-0650004. Это маркировки печатной платы и её аппаратной ревизии; они могут отличаться от номера запчасти, используемого для заказа.

Синонимы

Основная плата TSC MB240T, системная плата принтера, главная плата управления, контроллер принтера, logic board, main board, motherboard, плата электроники TSC.

Комплектация

материнская плата с установленными электронными компонентами;

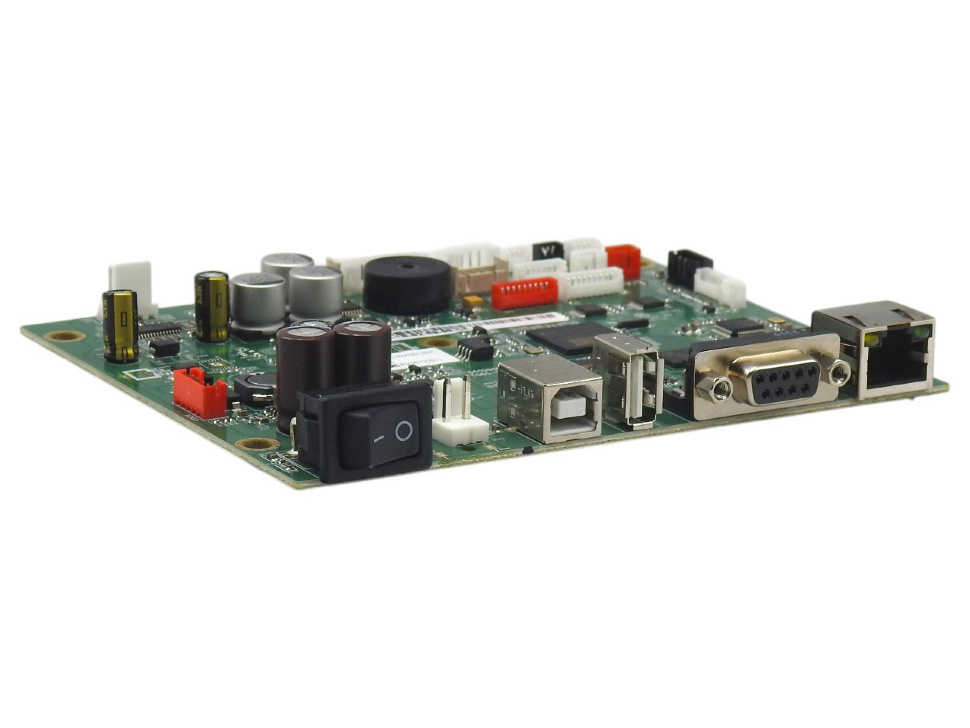

интерфейсные разъёмы USB, Ethernet и последовательный порт;
внутренние разъёмы подключения узлов принтера;
зуммер и клавишный выключатель питания.

Кабели, крепёж и другие корпусные детали на фотографиях не представлены.

Признаки неисправности

принтер не включается при исправном блоке питания;
устройство зависает при загрузке или самопроизвольно перезапускается;
компьютер не определяет принтер через заведомо исправный интерфейс;
не работают несколько датчиков или исполнительных узлов одновременно;
возникают постоянные ошибки, которые не устраняются настройкой, прошивкой и заменой кабелей;
на плате заметны следы перегрева, окисления, повреждения разъёмов или вздутые конденсаторы.

Такие симптомы также могут быть вызваны блоком питания, проводкой, печатающей головкой или периферийным модулем. Перед заменой необходима диагностика. Монтаж следует выполнять при полностью отключённом питании с соблюдением антистатических мер.

Уход

Не допускайте попадания жидкости, металлической пыли и загрязнений внутрь принтера. Периодически очищайте оборудование сухим сжатым воздухом, не касаясь компонентов инструментом. Проверяйте плотность соединения разъёмов и состояние кабелей. Не используйте воду, аэрозоли и токопроводящие чистящие средства.

Что влияет на ресурс

Срок службы зависит от качества электропитания, температуры и вентиляции, уровня влажности и пыли, интенсивности эксплуатации, состояния подключённых узлов и корректности обслуживания. Ресурс сокращают скачки напряжения, перегрев, короткие замыкания, статическое электричество, подключение разъёмов при включённом питании и механическое повреждение платы.

Характеристики

Производитель	TSC
Запчасть предназначена для	термопринтера
Тип запчасти	Плата материнская (главная, основная, логики)
Название запчасти на английском языке (En)	Main board assembly TSC MB240T
Совместимые каталожные номера	SP-MB240-0029 98-065K062-48LF
Фото актуальное	Да

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Материнская плата в сборе TSC MB240T.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Материнская плата в сборе TSC MB240T на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
