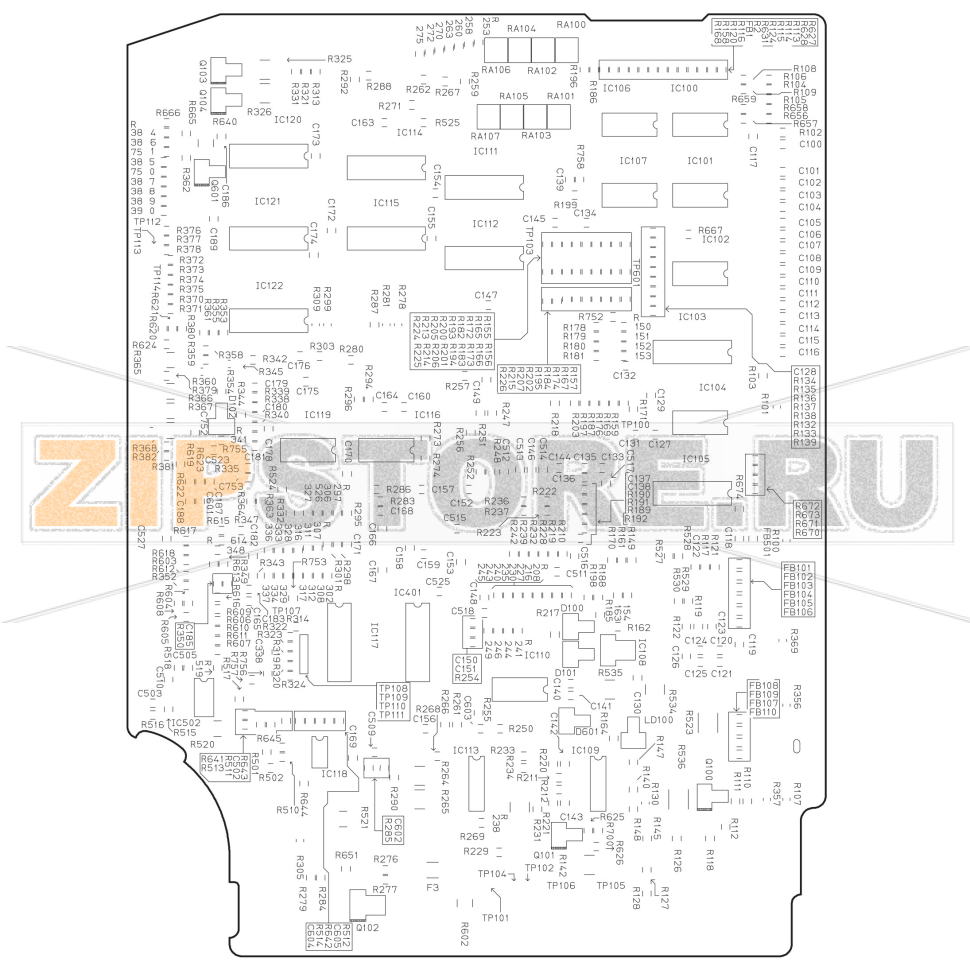

CPU PC Board ass'y Toshiba TEC B-852-TS12-CN

Описание товара

CPU PC Board ass'y Toshiba TEC B-852-TS12-CN
Запчасть на деталировке под номером: не указано

Ref. No.                  Part No.             Description                           QTY                     Ref. No.          Part No.                  Description                       QTY

IC2                         C0-04830001       HIN202CBN-T                          1                        R319,322        D0-19465001            MCR03EZPFX1202 12K       2

IC4                         CAJ-0442001       QFP208P SLA411T EC-M227      1                        R320              D0-19655001            MCR03EZPFX8200 820       1

IC5                         C0-10340000       STK6713AMK4-E                      1                        R325,326        D0-20317001            MCR50JZHJ221 220           2

IC7                         C0-02342000       HD6417708SF60                      1                        R338               D0-19434001            MCR03EZHJ682 6.8K         1

IC8                         C0-04552000       ROM M93C46-BN6                    1                        R344               D0-19340001            MCR03EZHJ124 120K         1

                             C0-12151000       ROM M93C46-WBN6P                1                        R354               D0-19387001            MCR03EZHJ304 300K        1

                             C0-13390000       ROM AT93C46-10PU-1.8            1                        R365-368         D0-20198001            MCR25JZHJ221 220           4

(IC8)                     E0-00151000        IC Socket 390261-2                  1                         R376,378         D0-19580001            MCR03EZPFX3902 39K       2

IC9                       C0-07729001        LM1085ISX-3.3/NOPB               1                         R377               D0-19657001            MCR03EZPFX8202 82K       1

IC10                     FMBC0090601       B-850 SOFT2 BK                       1                        R379-382        D0-19448001            MCR03EZHJ912 9.1K          4

IC11                     C0-06595000        MT48LC2M32B2TG-6 Y94W        1                        R502               D0-19619001            MCR03EZPFX5601 5.6K      1

                           C0-06110000        HY57V643220CT-55                                             R510,512-514, D0-19454001            MCR03EZPFX1003 100K     5

                           C0-06753000        HY57V643220CT-7                                               519

                           C0-05383000        TC59S6432CFT-80                                               R511              D0-19370001             MCR03EZHJ224 220K        1

                           C0-04788000        K4S643232C-TC80                                               R516              D0-19368001             MCR03EZHJ222 2.2K        1

                           C0-12288000        HY57V643220DTP-7                                            R517               D0-19339001             MCR03EZHJ123 12K         1

IC12                    C0-12289000         S1L40783F10B200 EC-M228       1                        R518               D0-19392001             MCR03EZHJ334 330K       1

IC13,16,20           C0-01285001        TC74LCX244FT (EL)                   3                        R520               D0-20186001             MCR25JZHJ152 1.5k ohm 1

IC14                     C0-09191000       TA8429HQ                                 1                        R521               D0-20199001             MCR25JZHJ222 2.2k ohm  1

IC15                     FMBC0090501      B-850 SOFT1 BK                        1                        R523,536         D0-19670001            MCR100JZHF1500 150 ohm 2

IC19                     C0-07398001       UPC393G2-T1-A                        1                         R534,535        D0-20349001             MCR50JZHJ680 68 ohm     2

IC100,106,116      C0-08552001        TC74VHC00F(EL F)                    3                         R831              D0-22853000             PTFM04BC222Q2N34B0      1

IC101                   C0-08556001       TC74VHC10F(EL F)                    1                                                              <RSTR. Array>

IC102                   C0-11290001       SN7406NSR                               1                         RA1,2,401,402 D0-20263001             MNR14E0ABJ101 100 ohm x 4/D    4

IC103                   C0-11584001       SN74LS245NSR                          1                         RA3,5,7,10,    D0-23073001              RNA4A8E103JT 10k ohm x 8         10

IC104                   C0-11544001       SN74LS14NSR                            1                         12,13,16,19,

IC105                   C0-11581001       SN74LS244NSR                          1                         22,26

IC107                   C0-08578001       TC74VHC74F(EL F)                    1                         RA4,6             D0-23072001              RNA4A8E102JT 1k ohm x 8           2

IC109                   C0-07406001       UPC844G2-T1-A                        1                         RA8,9,11        D0-23077001              RNA4A8E473JT 47k ohm x 8         3

IC110                   C0-05264001       M62354FP 70ND                        1                         RA14,15,17,    D0-20268001              MNR14E0ABJ680 68 ohm x 4/D    16

IC111,112,114,     C0-08543001       TC74LCX245F(EL F)                  4                          18,20,21,23,

115                                                                                                                          24,100-107

IC113                   C0-09749001       BA10324AF-E2                         1                           RA25              D0-23074001              RNA4A8E104JT 100k ohm x 8        1

IC117                   C0-00928000       TC35095AF                              1                                                                    <Chip CAP.>

IC118                   C0-07396001       UPC358G2-T1-A                       1                           C4-6,9-11,13, D0-04100001              GRM188B11H103KA01D 0.01F       87

IC119                   C0-08572001       TC74VHC32F(EL F)                   1                           15-20,23,24,

IC120-122            C0-08542001       TC74LCX244F(EL F)                  3                            27-29,31,32,

IC401                  C0-08582001        TC74VHCT244AF(EL F)             1                           117-119,122,

IC502                  C0-02951001        TL5001CPSR                            1                           127-129,131,

IC503                  C0-08643001        TC7WH32FU(TE12L F)              1                           132,134,139-

IC601                  C0-01302001        TC74VHC04FT (EL)                  1                           142,145-149,

IC602,604           C0-08634001         CMOS IC TC7W32FU (TE12L F)  2                           152-155,

IC605                  C0-01324001         TC74VHC165FT (EL)                1                           157-160,

IC700                  C0-10659001         ADM211EARSZ-REEL                1                           162-168,

IC750                 C0-08641001         CMOS IC TC7WH14FU (TE12L F) 1                          170,172-

                                           <XISTOR>                                                                       176,178

Q1-4                   C0-07337000        2SJ495-AZ                                 4                         182,183,

Q5                      C0-07883000        2SD1802S/T-E                            1                         186-189,338,

Q6                      C0-10850000        2SD1838                                    1                         509,510,

Q7-9                   C0-07352001        2SC1621-T1B-A                          3                         511-518,

Q11                    C0-10697000        2SK1059-AZ                               1                         523,525,

Q100,101,103,    C0-07391001        FA1A4M-T1B-A                           4                         527,602,

104                                                                                                                          606-608,

Q102                  C0-08744001        2SK2615(TE12L F)                      1                         751,503

Q501                  C0-10854000        2SJ263                                      1                         C14                 D0-18388001              UWX1A221MCL1GB 220 F          1

D1,2,4,5,501     C0-09544001         Diode AM01ZV1                          5                         C25                D0-18391001               UWX1C100MCL1GB 10 F            1

D102                 C0-00471001         Chip Diode 1SS187 (TE85R)         1                         C30,33,34,     D0-04098001               GRM188F11E104ZA01D 0.1 F    22

D502                 C0-10453000         Diode D4L20U-7000                    1                         120,121,

D601                 C0-08659001         Chip Diode 1SS377 (TE85L F)       1                        123-126,

D750                 C0-08658001         Diode 1SS372 (TE85L F)              1                         143,169,

                                      <Chip RSTR.>                                                                      171,179,

R4-6,10-15,17,  D0-19432001         MCR03EZHJ680 68 ohm               77                       180,185,

22,113-115,                                                                                                              505,700-704,

144,149,154-                                                                                                             707

156,159,163,                                                                                                             C100-116,156, D0-04102001              GRM1882C1H101JA01D 100pF   19

165-167,169,                                                                                                             603

171-174,176,                                                                                                             C130,133,138, D0-04093001              GRM1882C1H220JZ01D 22pF      4

182-184,187,                                                                                                             502

191,193,194,                                                                                                             C135-137,144 D0-07518001               GRM188B11H471KA01D 470pF    4

197,200,201,                                                                                                             C181              D0-07520001               GRM188B11H561KA01D 560pF    1

203,205-208,                                                                                                             C705,706       D0-16708001                MVY10VC470MH10E0 470 F        2

210,213-216,                                                                                                                                               <Electrolytic CAP.>

218,219,224-                                                                                                             C35               D0-16762001                TC04RKMF35VB100MF50E0 100 F   1

228,230,232,                                                                                                             C507             D0-18288001                UPW1V471MPD1TD 470 F               1

235,239,240,                                                                                                             C526             D0-16750000                KMF35VB470ME1 470 F                  1

242,243,253,                                                                                                             C36               D0-21554000                Film CAP. ECQV1H224JL 0.22 F      1

258,260,263,                                                                                                             C508             DAC-334MK01               Film CAP. DTDA1H334K 0.33 F       1

270,272,280,                                                                                                                                                      <CONN.>

288,292,335                                                                                                              CN1             E0-08181000                57RE-40360-730B (D29A)-FA            1

370,371,524, 754                                                                                                       CN2             E0-08153000                17LE-13090-27 (D4CK)-FA               1

R7,140,147,148, D0-19453001       MCR03EZPFX1002 10K ohm           8                         CN3             E0-01300000                TCS7588-01-201                             1

164,211,220,                                                                                                              CN4            E0-01446000                 DF11-24DP-2DSA                            1

221,501                                                                                                                     CN7             E0-08117001                 FX8C-120P-SV6 (92)                       1

R8                  D0-19539001         MCR03EZPFX2701 2.7k ohm           1                          CN9             E0-00645000                 5267-02A-X                                   1

R9,20,21,26-  D0-19327001          MCR03EZHJ103 10k ohm               61                        CN10           E0-01443000                 DF11-18DP-2DSA                            1

28,106,110,                                                                                                               CN12          E0-00614000                 53014-0210                                    1

132-134,137,                                                                                                             CN13          E0-00620000                 53014-0810                                    1

157,158,162,                                                                                                              CN15          E0-00741000                 53047-1110                                    1

168,195,199,                                                                                                              CN16         E0-00742000                  53047-1210                                    1

202,212,236,                                                                                                              CN501       E0-00856000                  5566-10A                                        1

237,247,257,                                                                                                              CN601       E0-00623000                  53014-1110                                     1

273,275,277,                                                                                                              CN602       E0-01442000                  DF11-16DP-2DSA                              1

279,283,286,                                                                                                              CN603       E0-00739000                  53047-0910                                      1

297,302,306,                                                                                                              DL1           D0-14439001                 Delay Line LDH547N00KAB-700         1

308,310,312,

315,317,327,                                                                                                               F3,4,501 E0-03832001                   Fuse 0451 002MR                             3

329,334,339,                                                                                                               F7          E0-03833001                   Fuse 0451 003MR                             1

347-349,352,                                                                                                               F502      E0-07272001                    Fuse SMD100F-2                               1

362,363,525                                                                                                                FB1,2,101- D0-04444001                Noise Filter BLM18AG121SN1D         13

526,619,627,                                                                                                               110,501

628,636-639,                                                                                                               FB3        D0-04471001                   Noise Filter BLM41AF800SN1L           1

R16,18,19,23, D0-19325001      MCR03EZHJ101 100 ohm                    47

24,103,104                                                                                                                 J1           E0-09965000                   Short Pin 00 9067 033 000 801+         1

138,139,143,                                                                                                              (J1)         E0-09966000                  Jumper Socket 00 9067 020 000 805+ 1

150-153

175,178-181

190,231,

259,262,267-

269,271,295,

301,307,311,

316,328,332,                                                                                                              L501         D0-24215000                 Coil SK-17P-050-230                         1

333,336,364,

384,387-                                                                                                                    LD100       C0-08128002                  Chip Diode 1SS226 (TE85L F)            1

390,531-533,

750,751                                                                                                                     NF1-5        D0-07444001                  Noise Filter STC104B                       5

R25                D0-19388001      MCR03EZHJ330 33 ohm                      1

R101,107,      D0-19898001      MCR10EZHJ000 0 ohm                        7                         TA1-3        C0-00683001                  XISTOR Array RN4602 (TE85R)           3

305,356,357,

369, 383                                                                                                                    X1            D0-04631000                   Crystal AT-49 7.3728MHZ                  1

R102,313,321, D0-19326001     MCR03EZHJ102 1K ohm                     5                         X3             D0-24101001                  Crystal SG-8002JC-20M-PHCL            1

331,350

R111              D0-19443001      MCR03EZHJ822 8.2K ohm                  1

R112,118,126, D0-19324001     MCR03EZHJ100 10  ohm                    5                                        FMEC0073602                   PCB Heat Sink                                  1

145,284                                                                                                                     SMW-3x8 X0-00078000                     Double Sems Screw M-3x8                2

R117,119,121, D0-19328001     MCR03EZHJ104 100K  ohm                8                          SMW-3x8 X0-00072000                     Double Sems Screw M-3x8                1

122,527-530                                                                                                              SMW-3x6 X0-00056000                     Double Sems Screw M-3x6                 1

R123,141,185, D0-19553001     MCR03EZHJ000 0                             29

256,296,343,372,374,601,

608-611,613-615,621,623,

625,629,630,654,658,659,

663,667,668,752,757

R127             D0-19566001     MCR03EZPFX3302 33k ohm               1

R128             D0-19597001     MCR03EZPFX4701 4.7k ohm              1

R130             D0-19900001     MCR10EZHJ101 100 ohm                  1

R142             D0-20331001     MCR50JZHJ332 3.3k ohm                 1

R161,189,198, D0-19411001   MCR03EZHJ473 47k ohm                 10

241,246,248,249,251,252,254

R229            D0-19367001      MCR03EZHJ221 220 ohm                  1

R233,250      D0-19459001     MCR03EZPFX1102 11k ohm                2

R234,255,285 D0-19483001   MCR03EZPFX1502 15k ohm                3

R238,264,265 D0-20306001   MCR50JZHJ151 150 ohm                    3

R261           D0-19517001      MCR03EZPFX2202 22k ohm                1

R266           D0-19489001      MCR03EZPFX1602 16k ohm                1

R282           D0-19578001      MCR03EZPFX3900 390 ohm                1

R290           D0-19640001      MCR03EZPFX6802 68k ohm                1

R298,340,341 D0-19410001   MCR03EZHJ472 4.7k ohm                  3

Характеристики

Производитель	Toshiba (TEC)
Количество запчастей в устройстве	1
Название запчасти на английском языке (En)	CPU PC Board ass'y Toshiba TEC B-852-TS12-CN



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках CPU PC Board ass'y Toshiba TEC B-852-TS12-CN.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена CPU PC Board ass'y Toshiba TEC B-852-TS12-CN на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.

Условия поставки

Основная валюта на сайте указана в долларах. Счета выставляются в рублях по курсу ЦБ РФ +3% на дату выставления счета.

Минимальный счет на запчасти (без учета доставки):

• на запчасти для электронного торгового оборудования: по наличию на складе - 3000 рублей, под заказ - 5 000 рублей с НДС;
• запчасти для ресторанного оборудования - 7 000 рублей с НДС;
• промышленные аккумуляторы - 30 000 рублей с НДС;
• гири - 5 000 рублей с НДС;
• сетевое оборудование - 15 000 рублей с НДС.

Наличие и срок поставки запчастей уточняйте у Вашего менеджера. Если Ваш заказ получается меньше суммы минимального счета, то цена на запчасти может быть увеличена. Цены на сайте имеют информационный характер и могут отличаться от цен в коммерческом предложении.

Условия платежа - 100% предоплата, если иное не оговорено в договоре.

Способы оплаты

Как купить CPU PC Board ass'y Toshiba TEC B-852-TS12-CN?

Мы выставляем счёт на вашу организацию и отправляем его по электронной почте. Если вы в первый раз покупаете через нашу компанию, то присылайте реквизиты на почту info@zipstore.ru. Как только мы увидим деньги на нашем расчетном счете и подготовим груз к отправке - мы с Вами свяжемся по электронной почте, на которую выставлен счет.

Получение и доставка

Перед получением товара, убедитесь в его готовности к отгрузке у Вашего менеджера.

1) Самовывоз из Москвы

Необходимо заранее согласовать время получение товара с менеджером и иметь при себе доверенность от организации установленного образца или круглую печать.

Склад находится по адресу: 127282, г. Москва, ул. Полярная, д. 33, стр. 3, 2-ой этаж, помещение 3

Чтобы не заблудиться, можете распечатать схему проезда.

2) Доставка транспортной компанией

Товары отгружаются покупателю в течение недели после поступления денежных средств на расчетный счет Продавца, если иное не оговорено в счете. Мы бесплатно доставляем Ваш заказ до транспортной компании "Деловые Линии" в г. Москве при заказе от 50 000 рублей за запчасти. Услуги межтерминальной перевозки Вы оплачиваете самостоятельно при получении груза. Найти ближайший к Вам терминал "Деловых линий" для выдачи посылок можно здесь.

3) Самовывоз из 118 пунктов выдачи в других городах России

Оплата за доставку при получении. Найдите ближайший терминал выдачи посылок на карте.

4) Доставка по Москве

Минимальная стоимость доставки курьером по г. Москве составляет 600 рублей.

Способ доставки

В нашей компании Вы можете выбрать удобный для Вас способ доставки CPU PC Board ass'y Toshiba TEC B-852-TS12-CN:

1) Организация доставки силами Zipstore.ru

Мы самостоятельно вызываем для Вас ТК "Деловые Линии". Груз передается водителю или курьеру ТК, при наличии у него транспортной накладной на товар. Для заказа транспортной компании нашими силами, Вам необходимо написать письмо на электронную почту Вашего менеджера, в котором указать:

• адрес доставки;
• ФИО контактного лица;
• телефон контактного лица.

2) Организация доставки Вашими силами

Через любую Транспортную компанию (далее ТК), которую Вы вызываете к нам своими силами. Груз передается водителю или курьеру ТК, при наличии у него транспортной накладной на товар.

3) Отправка через ЕМS почту силами Zipstore.ru

Если Вы выбрали этот вариант, то стоимость услуги за перевозку включается в счет за товар, так как оплата курьеру  ЕМS почты осуществляется наличными и только при отправке груза. Таким образом, в дальнейшем Вам не придется оплачивать отдельные счета ТК.

Для заказа EMS нашими силами, Вам необходимо написать письмо на электронную почту Вашего менеджера, в котором указать:

• адрес доставки с индексом;
• ФИО контактного лица;
• мобильный телефон контактного лица.

Гарантийные обязательства

1. Качество Оборудования должно соответствовать техническим характеристикам, изложенным в инструкции по эксплуатации Оборудования.

2. Продавец гарантирует отсутствие производственных дефектов в поставленном Оборудовании в течение гарантийного периода.

3. Гарантийный период на Оборудование составляет 12 месяцев, на оригинальные запасные части 3 месяца, на аналоги 1 месяц, если иное не предусмотрено Спецификацией.

4. Претензии к внешнему виду товара принимаются в течение 2-х недель, с момента отгрузки товара.

5. Гарантия не распространяется на запчасти для технологического и ресторанного оборудования, интерфейсы (последовательного и Ethernet), материнские платы Godex, расходные материалы.

6. Если в течение гарантийного периода (п.3) Оборудование или его часть, указанные в Счете, окажутся дефектными, Продавец обязуется произвести ремонт или замену Оборудования или его части без оплаты Покупателем при соблюдении следующих условий:

7. При несоблюдении Покупателем условий, указанных в пп. 6.1.-6.12. , гарантия истекает немедленно.

8. Доставка гарантийного Оборудования производится силами и за счет Покупателя.

9. При невозможности замены бракованных Запчастей, неисправного Оборудования или неисправных частей Оборудования, возврат денежных средств производится в течении 14 рабочих дней, с момента заключения специалистами Продавца и оформления письма о возврате денежных средств Покупателем.

10. В случаях обнаружения брака (товара ненадлежащего качества) сразу необходимо упаковать товар, не пользоваться им, в течение ближайшего времени связаться с нами. Отправка товара ненадлежащего качества должна быть произведена в течении 5 дней с момента подтверждения брака Продавцом.

11. Возврат или обмен товара надлежащего качества остается на усмотрение Продавца, если иное не предусмотрено договором поставки (Закон о Защите Прав Потребителей не распространяется на взаимоотношения юридических лиц).

12. Должны быть сохранены упаковка товара (в чистом виде), товарный вид, потребительские свойства, пломбы, фабричные ярлыки, а также все полученные от продавца документы (чеки, бухгалтерские документы, инструкция по эксплуатации).

13. Денежные средства возвращаются тем же способом, которым был оплачен заказ.

14. Запчасти и расходные материалы для торгового, складского ресторанного и технологического оборудования не подлежат сертификации, по этой причине отказные письма не выдаются.

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках товара.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

В случае возникновения вопросов, касающихся свойств и характеристик товара, перед оформлением счета обратитесь к нашим сотрудникам. Цены на сайте имеют информационный характер и могут отличаться от цен в коммерческом предложении.
