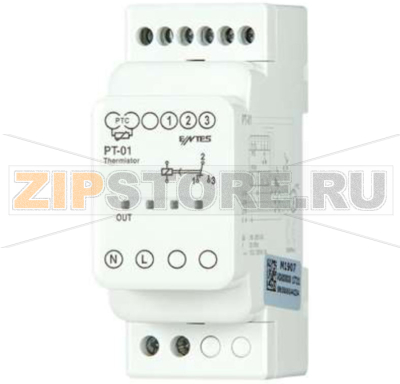

Реле термисторное 220 В/AC, 50/60 Гц, PK28 Entes PT-01

Описание товара

Назначение и область применения

PT-01 — реле термисторное 220 В/AC, 50/60 Гц, PK28 Entes предназначено для защиты электродвигателей и другого оборудования с PTC-термисторами в обмотках. Устройство контролирует температуру через цепь датчиков и при перегреве выдает команду на отключение, предотвращая термические повреждения изоляции, межвитковые замыкания и преждевременный износ.

Принцип работы

Реле отслеживает сопротивление PTC-термисторов, которое увеличивается при росте температуры. Если порог превышен, PT-01 отключает выход и удерживает его в аварийном состоянии до нормализации условий и/или сброса (в зависимости от схемы). Это решение подходит для насосов, вентиляторов, компрессоров, конвейеров и другой техники, где критично соблюдение теплового режима.

Преимущества применения

• Прямая температурная защита обмоток двигателя, без дополнительных термовыключателей.
• Снижение риска дорогостоящих ремонтов за счет своевременного отключения при перегреве.
• Простая интеграция в цепи управления существующих пускателей и контроллеров.
• Визуальная индикация состояния и четкая логика срабатывания.

Признаки неисправности

• Оборудование не запускается, при этом реле не выдает разрешающий сигнал (выход разомкнут) без объективных причин перегрева.
• Ложные срабатывания при нормальной температуре или, наоборот, отсутствие отключения при явном перегреве.
• Отсутствие индикации питания/срабатывания на PT-01 при поданном напряжении.
• Нестабильная работа: периодические самопроизвольные переключения, дрожание контакта.
• Следы перегрева, запах гари, потемнение корпуса или клемм.

Типовые причины выхода из строя

• Неправильное подключение цепи термисторов (переполюсовка, короткое замыкание, обрыв).
• Перенапряжения и импульсные помехи в сети питания без защиты от всплесков.
• Длительная работа при повышенной температуре окружающей среды и плохой вентиляции шкафа.
• Попадание влаги, конденсат, агрессивные пары, образование токопроводящей пыли.
• Ослабление винтовых соединений, нагрев на клеммах, деградация контактной группы от искрения.
• Механические воздействия и вибрации сверх допустимых значений.

Диагностика и проверка

• Проверить наличие питания на PT-01 и соответствие напряжения требованиям устройства.
• Осмотреть проводку PTC-датчиков: отсутствие обрыва, короткого замыкания, повреждений изоляции.
• Измерить сопротивление цепи термисторов при холодном двигателе и при прогреве; убедиться, что изменение сопротивления корректно реагирует на температуру.
• Проверить состояние выходного контакта реле: при нормальной температуре должен выдавать разрешающий сигнал согласно схеме.
• Выполнить тестовую имитацию перегрева (по инструкции производителя) и убедиться в корректности срабатывания и восстановления.
• Оценить состояние клемм и монтажных проводов: нет ли ослаблений, нагара, следов коррозии.

Рекомендации по уходу и эксплуатации

• Периодически подтягивать клеммы и проверять контактные соединения, особенно после первых недель эксплуатации.
• Держать шкаф управления в чистоте: удалять пыль, обеспечивать циркуляцию воздуха и температурный режим.
• Защитить устройство от влаги и конденсата, при необходимости применять обогреватели или влагопоглотители в шкафу.
• Разводить силовые и сигнальные линии: кабели PTC прокладывать отдельно от силовых для снижения помех.
• Использовать сетевые фильтры и ограничители перенапряжений для защиты от импульсных бросков.
• Проводить регулярные функциональные тесты: моделировать перегрев и проверять реакцию PT-01.
• Соблюдать требования производителя по монтажу в корпусе PK28 и по условиям окружающей среды.

Монтаж и совместимость

PT-01 - Реле термисторное 220 В/AC, 50/60 Гц, PK28 Entes устанавливается в шкафах управления и интегрируется в цепи пуска электродвигателей с PTC-датчиками в обмотках. Для корректной работы важно придерживаться схем из руководства, обеспечивать надежное питание, а также проверенную цепь датчиков без скруток и переходных сопротивлений. Соблюдение этих рекомендаций повышает надежность защиты и продлевает срок службы двигателя и релейной аппаратуры.
