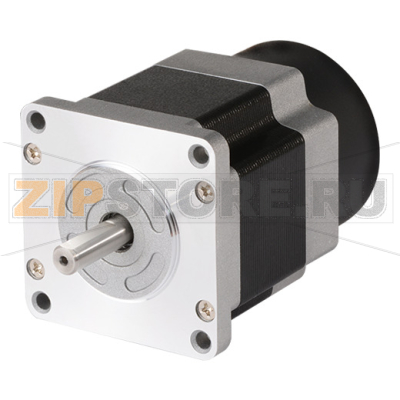

Двигатель шаговый с встроенным тормозом, пятифазный, 1 вал Autonics A4K-S564-B

Описание товара

Двигатель A2400000004 – шаговый пятифазный Autonics A4K-S564-B с встроенным удерживающим тормозом и одним валом, предназначен для точного позиционирования в промышленной автоматике. Пятифазная конструкция обеспечивает плавный ход и высокую разрешающую способность (типично низкий шаг по углу), что важно при работе с малыми перемещениями и жесткими требованиями к повторяемости. Встроенный тормоз удерживает вал при снятии питания, предотвращая самопроизвольное перемещение осей под нагрузкой и повышая безопасность при аварийной остановке или отключении.

Autonics A4K-S564-B применяют в вертикальных осях, дозаторах, упаковочных линиях, модулях подачи и позиционирования, где требуется удержание вала при отключении питания без отдельного тормозного узла. Компактное исполнение с единым корпусом упрощает монтаж, снижает габариты и количество кабелей, а совместимость с драйверами для 5‑фазных шаговых двигателей позволяет настраивать ток, режим микрошагов и динамику пуска/останова под конкретную механику.

Особенности эксплуатации

• Подключение фаз и тормоза выполняйте строго по паспорту; неверная распиновка приводит к перегреву и потере момента.
• Питание тормоза должно быть стабильным; отпускание тормоза синхронизируйте с разрешением драйвера, чтобы исключить рывок при старте.
• Настройка тока удержания/движения и микрошагов на драйвере критична для снижения нагрева и вибраций.
• Соблюдайте допустимые радиальные и осевые нагрузки на вал; используйте правильно отъюстированные муфты и опоры.
• Обеспечьте охлаждение и чистоту вокруг двигателя, избегайте попадания пыли, влаги и масла.

Причины поломок

• Перегрев из‑за завышенного тока, отсутствия снижения тока на удержании, плохой вентиляции или сильной пульсации питания.
• Неправильное подключение фаз (межфазное замыкание, перепутанные выводы) и работа с неподходящим драйвером для 5 фаз.
• Перегрузка по моменту, резкие профили ускорений/торможений, приводящие к пропуску шагов и ударным нагрузкам.
• Превышение допустимых радиальных/осевых нагрузок, перекос муфты, вызывающие износ подшипников и вала.
• Повреждение кабеля/разъемов, ухудшение изоляции обмоток, загрязнение или износ узла тормоза.
• Неправильное питание тормоза (перенапряжение, отсутствие демпфирования индуктивности), приводящее к отказу катушки.

Как понять, что запчасть вышла из строя

• Падение момента, пропуски шагов, рывки и нестабильность хода при прежних настройках.
• Чрезмерный нагрев корпуса, запах перегрева, изменение цвета изоляции.
• Неудержание оси тормозом при снятом питании или, наоборот, отсутствие отпуска тормоза при поданном питании.
• Повышенный шум, вибрации, люфт, характерные звуки из подшипников.
• Аномальный ток на драйвере, срабатывание его защит, несоответствие сопротивления обмоток между фазами.
• Повреждение изоляции кабелей, следы коррозии на выводах, нестабильный контакт.

Рекомендации по уходу и профилактике

• Периодически проверяйте крепежи, муфты, выравнивание валов, состояние кабельных вводов и экранирования.
• Очищайте корпус от пыли, обеспечивайте свободную конвекцию; не перекрывайте вентиляционные зазоры.
• Используйте снижение тока на удержании (если поддерживается драйвером), чтобы уменьшить нагрев.
• Контролируйте профиль движения: разумные ускорения/торможения и микрошаг для снижения резонансов.
• Периодически тестируйте работу тормоза: удерживающий момент при снятом питании и корректное отпускание при подаче питания.
• Не вскрывайте двигатель A2400000004 – обслуживание внутренних подшипников и тормоза выполняется на сервисе.
• Храните и эксплуатируйте в допустимых условиях по температуре и влажности; защищайте от конденсата и масел.

При замене Autonics A4K-S564-B учитывайте: пятифазный тип, электрические параметры обмоток, напряжение/мощность тормоза, габариты фланца, диаметр и длину вала, а также совместимость с существующим драйвером. Соблюдение этих требований гарантирует корректную работу узла в составе машины и продлевает ресурс.
